MYJQR-02自動化立體倉庫/碼垛機單元實訓裝置

一、自動化立體倉庫/碼垛機單元實訓裝置--設備組成
由優質鋼結構型材搭建的立體化倉庫,與四自由度碼垛機及光電傳感器組成，完成原料及成品件的取出和存放。並由傳感器完成庫存信息的發送。

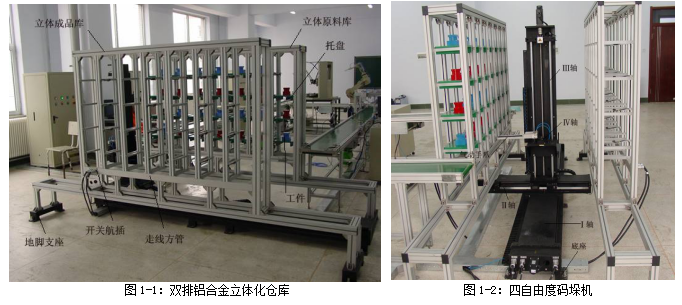

（參考圖片）

三、技術參數
立體化倉庫技術指標

立體化倉庫	倉位尺寸	570mm×500mm×450mm（可根據需求定製數量）
	倉位數量	8列4層32個（可根據需求定製數量）
	外形尺寸	6000mm×2000mm×2500mm

四自由度碼垛機技術參數

機構形態		直角坐標式
自由度		4
負載		≥50kg
每軸重複定位精度		0.5mm
運動分辯率		0.2mm
動作範圍	Ⅰ軸行程	6000mm
	Ⅱ軸行程	2000mm
	Ⅲ軸行程	2500mm
	Ⅳ軸轉動	-100°～ +100°
出入庫流量		25秒/個；（根據作業要求製定）
最大速度		水平運行速度0 - 240m/min (變頻調速)，起升速度0-60m/min (變頻調速)；
本體重量		350kg
輸入電壓		AC220V50Hz
定位方式		光電認址，旋轉編碼
控製方式		二伺服電機二步進電機
運行模式		手動；半自動；單機自動；聯機自動
安裝環境	溫度	0～+45oC
	濕度	20～80%不結露
	振動	0.5G以下
	其它	避免易燃、腐蝕性氣體、液體勿濺水、油、粉塵等勿接近電器噪聲源

四、本單元係統配置

序號	名稱	單位	數量	品牌或廠家	備注
1	原料庫	個	1	上海红桃视频app
2	成品庫	個	1	上海茂育
3	四自由度碼垛機	台	1	上海红桃视频app
4	對射開關	對	1	國產
5	PLC及擴展單元	套	1	歐姆龍
6	控製係統	套	1	上海红桃视频app

五、可開設的實驗內容
1、PLC控製係統應用實驗
2、步進或伺服電機控製特性實驗；
3、計算機網絡通信技術；
4、VC、VB等高級語言編程。
5、位置控製、速度控製等實驗；
6、多軸運動控製器實驗。
