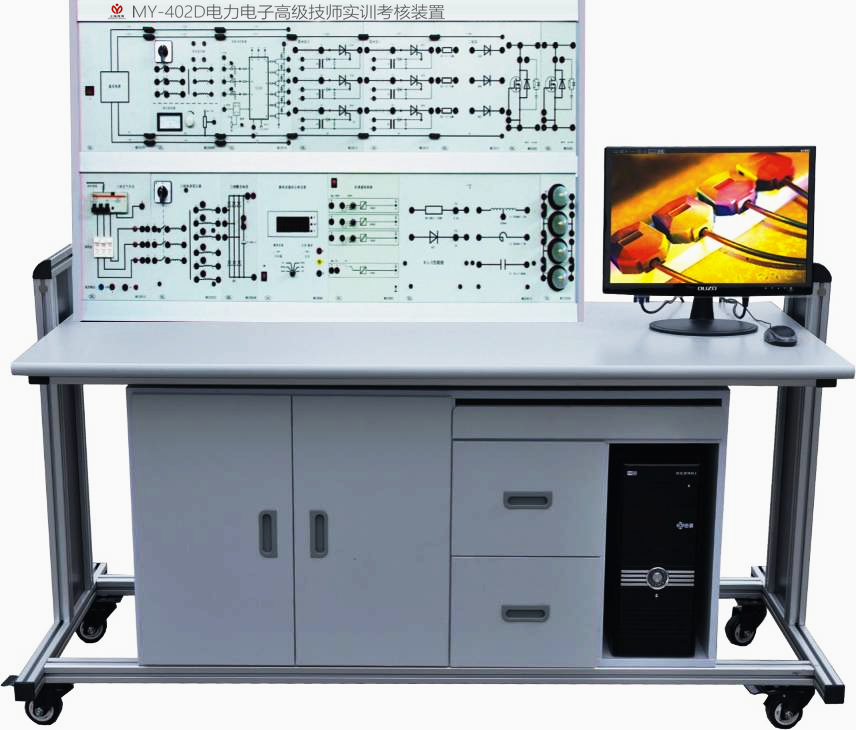

高級技師電子技術實訓考核裝置,高級技師電子技術實訓考核設備
一、產品概述：
高級技師電子技術實訓考核裝置，高級技師電子技術實訓考核設備，高級技師電子技術實訓考核平台可作為電子類工種和電工類工種的等級電工培訓裝置也可作為考核裝置。裝置采用模塊化設計，配置有分立元件模塊、獨立功能模塊和故障設置模塊等三大類模塊和其相應的軟件接口組成。可根據不同的實訓題目，選用不同的模塊組合構成各種典型的電子技術線路來進行訓練。且考核係統可通過計算機在實訓電路中自動設置各種故障。學員通過電路原理及測量工具查找故障點以達到實訓與考核目的。本裝置適用於各勞動職業技能鑒定部門以準確、科學的手段對相關工種技術工人進行考核鑒定，同時也適合相關院校電類專業學生實訓和考核。
1、智能化程度高：由教師通過電腦統一設置故障，方便、快捷，訓練、考核成績自動記錄、評分、存檔。極大提高管理水平。
2、設計創新：以獨立的通用器件為最小積木式模塊單元，可靈活組合成不同課題、不同要求的實訓電路。以模塊化的特點強調訓練學生在理解基礎上靈活解決問題的動手能力。
3、工程實用：學生可直觀真實元器件及其符號和工作狀態的變化，使教育培訓最大程度地貼近工程實際運用狀態。帶標準印刷的器件積木，使得線路直觀，查故方便。
4、擴展兼容：基本器件的模塊化特點使得本裝置不會隨新技術、新課題的發展而淘汰，隻需增加核心新部件即可擴展完成新課題的實訓，並能實現強-弱電之間、交叉課程之間的互聯、與相應軟、硬技術的發展而同步升級。
5、可靠性：特殊工藝的積木式連接部件及接插件保證10萬次工作壽命,確保各觸點的接觸電阻小於10-4Ω,分布電容小於10PF。連接導線1mm2（內部252股）超軟優質銅芯線。
6、安全性：除常規的安全保護外，本裝置還具備：強電器件（110V以上）和相關接插件沒有任何帶電接點外露。
二、技術性能：
1、輸入電源：交流220V 50Hz，單相三線
2、輸出電源：
1）二路直流0～12V連續可調電源，輸出最大電流1.5A，有數字電壓指示輸出電壓，帶過流保護功能，過流保警功能。
2）設故電源1路，TTL專用電源1路，±12V固定電源2路，帶數顯指示。
三、構成與配備：
1、實訓桌：1500×800mm，鋼木結構。
2、掛箱支架：長1400mm，上下二層，內有導軌。配置1隻示波器支架。
3、實訓模塊配置：電阻模塊1、電阻模塊2、電阻模塊3、電阻模塊4、電阻模塊5、電位器模塊、四運放模塊、開關發光二極管模塊、555震蕩模塊、十進製解碼顯示模塊、七段解碼顯示模塊2塊、4008模塊、4011模塊2塊、4012模塊、4027模塊2塊、4069模塊、4512模塊、40193模塊、4539模塊、4555模塊、40175模塊、40192模塊2塊、40194模塊、4013模塊、DAC0832模塊、DAC0809模塊、十六進製解碼顯示模塊、4016模塊、4028模塊、單脈衝模塊、555模塊2塊、EDA模塊。
4、設故模塊：數字定時器/減法循環計數器電路、脈衝順序控製器電路、三角波方波發生器電路、鋸齒波發生器電路、電腦接口模塊1套。各個設故模塊內各有14個故障點。
5、設故考核軟件：通過電腦自動設置實訓考核故障點，學生分析確定故障點後，在答題界麵輸入答案後故障點自動消失，並記錄成績。（電腦自備）
6、可編程邏輯器件：EDA模塊采用ALTERA公司的EPM7128芯片，提供MAXPLUSII編程軟件，並提供實訓軟件。
7、附件：電源插座掛箱1塊、通信電纜1套、插件板4塊、標準導線60根、短接橋20隻、數字萬用表1隻。
四、實訓項目：
1、數字定時器電路
2、減法循環計數器電路
3、脈衝順序控製器電路Ⅰ
4、脈衝順序控製器電路Ⅱ
5、單脈衝控製移位寄存器Ⅰ
6、單脈衝控製移位寄存器Ⅱ
7、三角波方波發生器電路
8、鋸齒波方波發生器電路Ⅰ
9、鋸齒波方波發生器電路Ⅱ
10、正弦三角波方波發生器
11、組合邏輯控製移位寄存器Ⅰ
12、組合邏輯控製移位寄存器Ⅱ
13、電平檢測器控製扭環形計數器Ⅰ
14、電平檢測器控製扭環形計數器Ⅱ
15、BCD碼加法計數器
16、順序脈衝控製器Ⅰ
17、順序脈衝控製器Ⅱ
18、BCD碼減法計數器
19、定時計數電路Ⅰ
20、定時計數電路Ⅱ
21、數據選擇電路
22、數據分配電路
23、全加器控製扭環形計數器
24、三相六拍脈衝產生器
25、六十進製計數器
26、組合邏輯控製計數器
27、AD轉換電路
28、DA轉換電路
29、四人搶答電路
30、二種音符演奏電路
31、示波器交替顯示二路信號電路
32、數字計數器定時電路排故
33、減法循環計數器電路排故
34、脈衝順序控製器電路排故
35、三角波方波發生器電路排故
36、鋸齒波發生器電路排故
37、用可編程邏輯器件實現走馬燈電路
38、用可編程邏輯器件實現四位全加器電路
39、用可編程邏輯器件實現3線-8線譯碼器
40、用可編程邏輯器件實現4位計數器
