電氣裝配實訓台,電氣裝配實訓裝置,電氣裝配實訓設備

一、產品概述：

電氣裝配實訓台，電氣裝配實訓裝置，電氣裝配實訓設備由鋼板作製作的多功能安裝板（網孔板）實訓台和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，是一種理想的職業教育實驗室設備。
二、技術指標
1、外型：整體尺寸1600mm×700mm×1630mm；
2、實訓台架的材料：鋼板、鋁合金結構；
3、電源(雙組具有相同資源)：
1) 輸入：三相AC 380V ±10% 50HZ 三相五線；
2) 固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
3) 可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
4、接口及儀表：指針式電壓表 2 隻，時刻監控電網電壓變化；
5、保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。設有定時器及誤操作報警記錄儀，具有設定實驗時間定時報警、提前提醒後切斷電源的功能。同時還具有自動記錄出誤操作次數。
6、4隻5408二極管，用於能耗製動的整流電路；
7、三隻75Ω/75W電阻用於電動機降壓啟動、一隻10Ω/25W用於異步電動機的能耗製動。
三、結構功能：

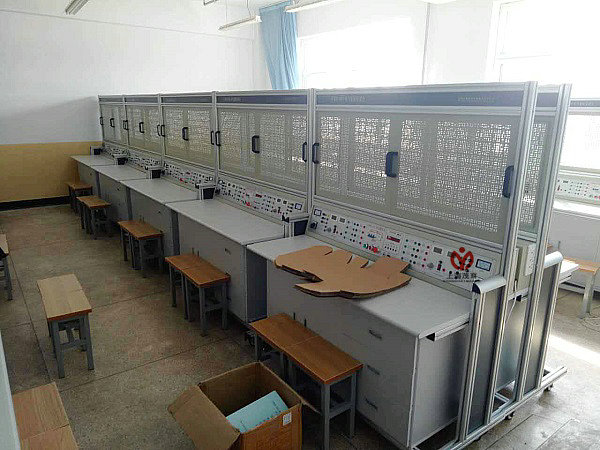

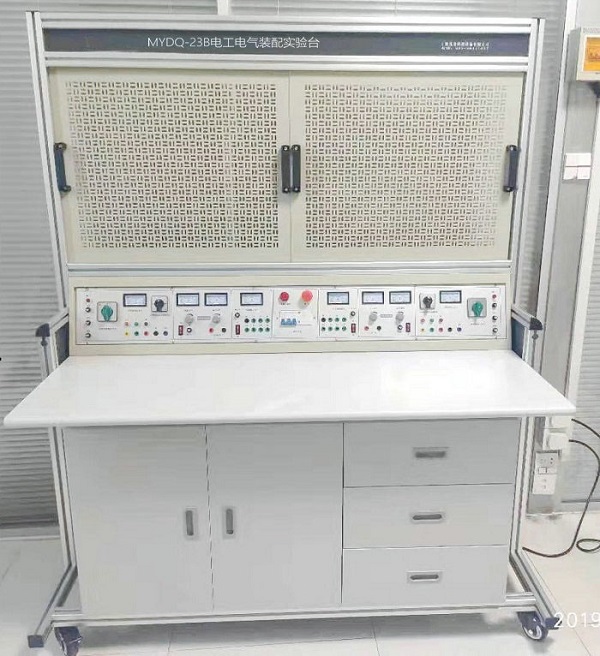

本實訓台由實訓屏（內置電源）、實訓桌、實訓儲物櫃三大部分組成。
1、以鋁合金作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表麵經高溫噴塑處理，美觀大方且有效起到防鏽絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方每麵是鐵製雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；
2、實訓桌桌麵采用25mm麻灰色高密度層壓板封邊特製，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓台架移動；
3、實訓儲物櫃采用標準結構和抽屜式，左側有3層抽屜，用於存放工具以及實訓資料；右側的雙拉門式設計。實訓儲物櫃的位置可根據需要靈活調整，外形尺寸為：1300mm×800mm×510mm。
4、網孔板2塊：采用數控衝床精加工而成，網孔分布合理、均勻、孔徑統一，可在上麵安裝的元氣件包括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5mm，大小774mm*580mm.
四、參考實訓項目：
1、電動機點動與連續轉動電路連接實訓；
2、按鈕聯鎖的電動機正、反轉電路連接實訓；
3、接觸器聯鎖的電動機正、反轉電路連接實訓；
4、接觸器和按鈕雙重聯鎖的電動機正、反轉電路連接實訓；
5、兩地控製的電動機控製電路的安裝；
6、電動機定子繞組串聯電阻啟動控製電路連接實訓；
7、按鈕切換的Y－△啟動控製電路的連接實訓；
8、時間繼電器切換的Y－△啟動控製電路的連接實訓；
9、電動機半波整流能耗製動控製電路連接實訓；
10、電動機全波整流能耗製動控製電路連接實訓；
11、電動機反接製動控製電路連接實訓；
12、電動機往返行程控製電路連接實訓；
13、電動機順序啟動控製電路連接實訓；
14、電動機定時運轉控製電路連接實訓；
15、按鈕切換的雙速電動機控製電路連接實訓；
16、時間繼電器切換的雙速電動機控製電路連接實訓；
17、C620車床的電氣控製。
