一机二库冷库实训装置膨胀阀的结构和工作原理

一、一机二库冷库实训装置-热力膨胀阀的作用:
    热力膨胀阀安装在蒸发器入口,常称为膨胀阀,主要作用有两个:
    1)节流做用:高温高压的液态制冷剂经过膨胀阀的节流孔节流后,成为低温低压的雾状的液压制冷剂,为制冷剂的蒸发创造条件;
    2)控制制冷剂的流量:进入蒸发器的液态制冷剂,经过蒸发器后,制冷剂由液态蒸发为气态,吸收热量,降低车内的温度。膨胀阀控制制冷剂的流量,保证蒸发器的出口完全为气态制冷剂,若流量过大,出口含有液态制冷剂,可能进入压缩机产生液击;若制冷剂流量过小,提前蒸发完毕,造成制冷不足;

二、热力膨胀阀的种类:
    热力膨胀阀按照平衡方式不同,分内平衡式和外平衡式;外平衡式热力膨胀阀分F型和H型两种结构型式。
    1)内平衡式膨胀阀结构和工作原理:
内平衡式F型热力膨胀阀结构图

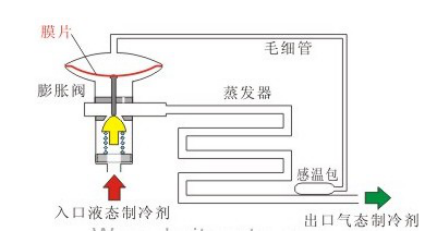

    内平衡式F型热力膨胀阀结构图。感温包内充注制冷剂,放置在蒸发器出口管道上,感温包和膜片上部通过毛细管相连,感受蒸发器出口制冷剂温度,膜片下面感受到的是蒸发器入口压力。如果空调负荷增加,液压制冷剂在蒸发器提前蒸发完毕,则蒸发器出口制冷剂温度将升高,膜片上压力增大,推动阀杆使膨胀阀开度增大,进入到蒸发器中的制冷剂流量增加,制冷量增大;如果空调负荷减小,则蒸发器出口制冷剂温度减小,以同样的作用原理使得阀开度减小,从而控制制冷剂的流量。
    2)外平衡式膨胀阀结构和工作原理:

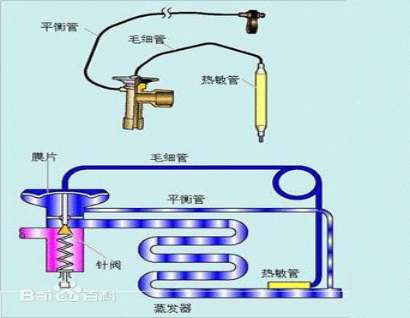

    外平衡式膨胀阀与内平衡式膨胀阀原理基本相同,区别是:内平衡式膨胀阀膜片下面感受到的是蒸发器出口压力;而外平衡式膨胀阀膜片下面感受到的是蒸发器出口压力外多了一个外平衡接管接在出口上。

    3)H型膨胀阀

    H型热力膨胀阀有四个接口与制冷系统连接,其中两个接口与普通热力膨胀阀相同,一个连接储液干燥器,一个连接蒸发器进口;另外两个接口,一个连接蒸发器出口,一个连接压缩机进口。感温包直接处在蒸发器出口的制冷剂气流中。该膨胀阀由于取消了F型热力膨胀阀中的感温包、毛细管和外平衡接管,提高了调节灵敏度,结构紧凑,抗振可靠。
