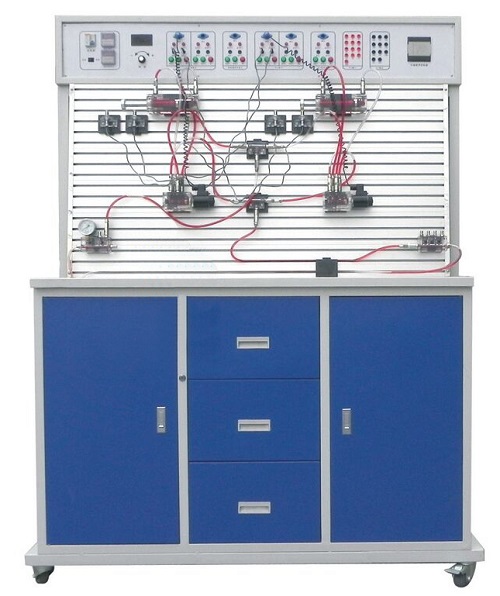

PLC控製透明液壓傳動演示係統實驗裝置,PLC控製透明液壓傳動演示

一、產品簡介：
為了盡快的適應各個領域的發展，培養出大力的掌握液壓傳動基礎知識和實際操作技能的技術工人、技術員、工程師、輸送到社會主義建設的各條戰線。我公司根據《液壓傳動》、《液壓原理》、《機械基礎》、等教材內容要求和國內液壓元件特點，參考國外先進技術，經過多年的努力探索，采用高精密度加工工藝，克服了透明有機塑料具有熱塑性，容易變形，機械強度差，而液壓元件表麵光潔度，結構精度要求高的一係列實際困難，最終研製成功透明液壓傳動演示係統。
PLC控製透明液壓傳動演示係統實驗裝置各種機械對液壓傳動的要求是多種多樣的，一般多是由方向控製回路，壓力控製回路，速度控製回路，順序控製回路等基本功能回路組成。該實驗台的實驗屏采用1.0mm冷軋鋼板精製而成,各液壓元件均采用過渡底板，整體外形美觀大方,結構堅固耐用，操作方便。本演示係統通過對以上四大基本功能的十八種基本控製回路的實驗演示（擴展實驗可達60種），使學生能熟識二十多種常用液壓元件的結構，性能及用途，掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演示中得到啟發，引發興趣，利用它可以對本產品所提供的各種元件容限內的其它油路進行實驗（如圖設計，畢業設計）。
二、主要技術指標:
1、電源：220V 50Hz (市電)
2、演示台外形尺寸：1500mm（長）×700mm（寬）×1700mm（高）。
3、PLC可編程序控製器：鬆下（CPU224繼電器輸出方式）。
4、液壓實驗泵站500*350*300(mm)
工作電源：AC：220V 永磁調速電機,調速範圍： 0-1500轉/分
安全限速範圍：1000-1500轉/分液壓泵工作時離液壓台1.5m遠處噪聲≤58dB
5、演示實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵最高壓力：Pmax＝1.5Mpa)
6、液壓泵工作時離液壓台1.5m遠處噪聲≤58dB。

三、十八種基本液壓傳動控製回路
1、用換向閥的換向回路
2、用“O”型機能換向閥的閉鎖回路
3、用液控單向閥的閉鎖回路
4、壓力調定回路
5、二級壓力回路
6、用減壓閥的減壓回路
7、用增壓缸的增壓回路
8、用換向閥的卸載回路
9、進油節流調速回路
10、回油節流調速回路
11、調速齒輪泵調速回路
12、調速齒輪泵和調速閥的複合調速回路
13、流量閥短接的速度換接回路
14、二次進給回路
15、用順序閥的順序動作回路
16、用壓力繼電器的順序動作回路
17、用電器行程開關的順序動作回路
18、用行程閥的順序動作回路
