| 技術指標 | 說 明 | |||||
| 裝置特點 |

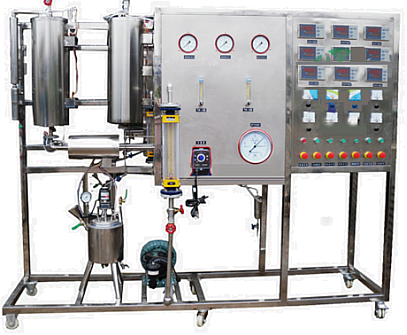

1、多功能反應實驗設備由固定床反應器、流化床反應器及釜式反應器組成，三套係統間可切換操作；應用於反應工程和催化反應工程和催化工程及化工工藝、生化工程、環境保護專業。 2、可進行間歇、連續操作，能夠完成氣-固、固-液、液-液、氣-液-固反應，操作方式多樣化。 3、各溫度控製處實際溫度與設定溫度誤差≦2℃；顯示精度：0.1℃。溫度控製靈活。恒溫區較寬，采用高精度智能化儀表測、控溫；整機流程設計合理，設備安裝緊湊，操作方便，性能穩定，重現性好。 |
|||||
| 裝置功能 |
了解多功能催化反應實驗裝置的組成及工藝。 進行氣固相催化反應、催化劑評價與工藝條件選擇以及宏觀動力學實驗。 進行加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應的研究。 了解液相釜式反應器的基本結構及工作原理。 |
|||||
| 主要配置 | 固定床反應器、流化床反應器、釜式反應器、計量泵、氣泵、預熱器、冷凝器、氣液分離器、轉子流量計、濕式氣體流量計、溫度儀表、壓力儀表、電流表、調速電機、不鏽鋼框架及控製屏。 | |||||
| 公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。 電：電壓AC380V，功率8.0KW，標準三相四線製。每個實驗室需配置1～2個接地點（安全地及信號地）。 |
|||||
| 技術參數 |
1、不鏽鋼管式反應器:φ20mmx550mm， 2、加熱爐功率1.5KW。 3、預熱器φ12x220mm，操作溫度≤550℃，壓力≤0.2MPa。 4、304不鏽鋼流化床反應器，稀、濃相段直徑：φ20—40mm，高度300—400mm，擴大段直徑：φ57mm，長度80—220mm。 5、不鏽鋼攪拌釜式反應器，釜容積0.5L，攪拌轉速0-500r/min，壓力0.15MPa，溫度200℃。 6、智能溫控儀表、固態調壓器、固態繼電器控製，控溫精度±2℃。 7、冷凝器：φ40×400mm；氣液分離器：φ50×150mm。 8、預熱器：φ10×250mm；加熱功率0.5KW。 9、微型隔膜計量泵；功率30W；最大流量3L/h；衝程頻率120n/min；吸程2m。 10、工作流量=（計量泵最大流量/衝程頻率）×當前工作頻率。 11、濕式氣體流量計：額定流量：0.5m3/h,容積：5L/r，精度：±1%。 12、玻璃轉子流量計：型號：LZB-10，測量範圍：0.25-2.5m3/h，介質：空氣。 13、各項操作及壓力、流量的顯示、調節、控製全在控製屏麵板進行。 14、控製屏麵板及框架為304不鏽鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。 15、外形尺寸：2000×600×1900mm（長×寬×高），外形為可移動式設計，帶3寸雙刹車輪。 |
|||||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 | ||
| 氣體流量 | 轉子流量計 | 轉子流量計 | 手動閥控 | |||
| 液體加入量 | 計量泵 | 數字流量顯示儀 | 衝程頻率調節 | |||
| 固定床預熱溫度 | K型熱電偶 | 數字溫度控製儀 | 固態調壓模塊 | |||
| 固定床加熱爐溫度 | K型熱電偶 | 數字溫度控製儀 | 固態調壓模塊 | |||
| 固定床反應溫度 | K型熱電偶 | 數字溫度儀表 | 無 | |||
| 流化床預熱溫度 | K型熱電偶 | 數字溫度控製儀 | 固態調壓模塊 | |||
| 流化床加熱爐溫度 | K型熱電偶 | 數字溫度控製儀 | 固態調壓模塊 | |||
| 流化床反應溫度 | K型熱電偶 | 數字溫度儀表 | 無 | |||
| 釜式反應器溫度 | K型熱電偶 | 數字溫度控製儀 | 固態調壓模塊 | |||
| 反應壓力 | 指針式壓力表 | 壓力表就地顯示 | 無 | |||
| 數字型多功能反應實驗設備（電腦自配） | ||||||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 | ||
| 氣體流量 | 轉子流量計 | 轉子流量計 | 手動閥控 | |||
| 液體加入量 | 計量泵 | 數字流量顯示儀，精度：0.5%FS | 衝程頻率調節 | |||
| 固定床預熱溫度 | K型熱電偶 | 數字溫度控製儀，精度：0.5%FS | 固態調壓模塊 | |||
| 固定床加熱爐溫度 | K型熱電偶 | 數字溫度控製儀，精度：0.5%FS | 固態調壓模塊 | |||
| 固定床反應溫度 | K型熱電偶 | 數字溫度儀表，精度：0.5%FS | 無 | |||
| 流化床預熱溫度 | K型熱電偶 | 數字溫度控製儀，精度：0.5%FS | 固態調壓模塊 | |||
| 流化床加熱爐溫度 | K型熱電偶 | 數字溫度控製儀，精度：0.5%FS | 固態調壓模塊 | |||
| 流化床反應溫度 | K型熱電偶 | 數字溫度儀表，精度：0.5%FS | 無 | |||
| 釜式反應器溫度 | K型熱電偶 | 數字溫度控製儀，精度：0.5%FS | 固態調壓模塊 | |||
| 反應壓力 | 壓力傳感器 | 數字壓力儀表，精度：0.5%FS | 無 | |||
| 在線分析係統 | 用戶可選配在線六通閥氣體取樣係統及氣相色譜儀 | |||||
| 軟件組成 | 模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量、壓力等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套 | |||||
