| 技術指標 | 說 明 | |||
| 裝置功能 |
1、對比研究釜式和管式反應器停留時間分布與反應器流動特性。 2、通過多釜串聯模型參數對釜式、管式反應器停留時間分布以及返混程度做分析研究，模型參數N代表反應器的返混程度，N越大返混程度越小，進而引導學生理解平推流和全混流兩種理想模式。 3、裝置可分別進行無循環及變化循環比R操作，在不同返混程度下測定管式反應器停留時間分布。 4、裝置采用脈衝示蹤法測定停留時間分布，電導儀能準確實時檢測記錄各反應器出口示蹤劑的濃度，通過軟件處理得到各項參數。 |
|||
| 設計參數 |
常溫，常壓操作。 單釜： 水流量：40L/h、平均停留時間（數學期望值）：200-600。 方差：1.0  105--3.0 105、模型參數N：1.2—2。三釜： 水流量：40L/h、平均（jun1）停留時間（數學期望值）：200-600。 方差：1.0  105--5.0 105、模型參數N：1.2—4。 |
|||
| 主要配置 | 主要由有機玻璃反應釜、管式反應器、轉子流量計、水箱、水泵、電機、數字電導儀閥門、管道、中央處理器、觸摸屏、高品質鋁合金型材框架。 | |||
| 公用設施 |
水：裝置自帶透明水箱，連接自來水接入。 電：電壓AC220V，功率1.0KW，標準單相三線製。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：水- KCl。 |
|||
| 主要設備 |

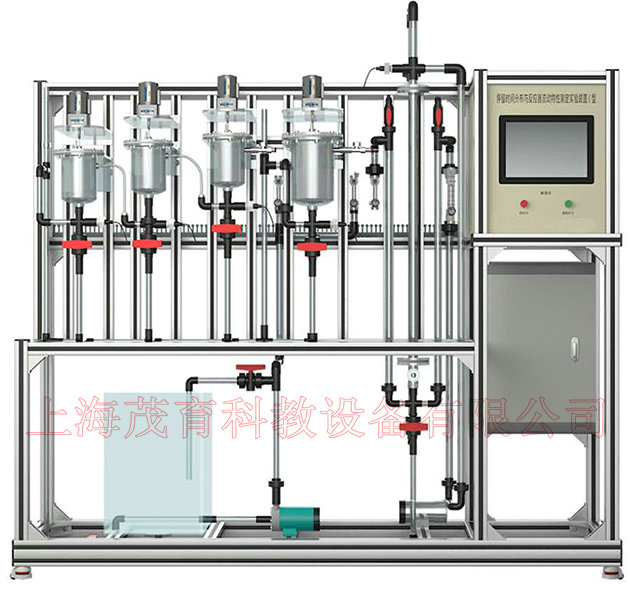

1、釜式反應器1.0L，透明有機玻璃製成，數量3個。 2、釜式反應器3.0L，透明有機玻璃製成，數量1個。 3、管式反應器：直徑Φ35，長度1200mm，填料拉西環φ4mm。 4、水箱：80L，透明有機玻璃材質。 5、管路：透明，壁厚≥2.0mm，透明可視材質。 6、交流可調速電機：功率15W，無級調速。 7、進水泵：MP型磁力驅動泵，額定功率：15W，額定流量：6L/min。 8、循環泵：額定流量6L/min，揚程3m。 9、數字電導儀：0～2000μS/cm，光電耦合器隔離保護4-20ma信號輸出，電導電極：5支。485通訊接口轉換，標準MODBUS RTU通訊協議，自動數據處理與屏幕顯示實驗曲線、數據，自動溫度補償：0-100℃。 10、轉子流量計：流量6-60L/h，水。 11、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。 12、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。 13、采用一體機平板觸摸電腦，全程數字化觸摸屏控製操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控製。 14、額定電壓：220V，總功率：1kW。 15、外形尺寸：2000×550×2000mm（長×寬×高）外形為可移動式設計，帶刹車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 16、轉換模塊及在線監控軟件一套。 17、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處於安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 電機轉數 | 霍爾開關 | 觸摸屏 | 調速模塊 | |
| 流量 | 轉子流量計 | 轉子流量計 | 轉子流量計 | |
| 濃度 | 在線電導率儀 | 觸摸屏 | 無 | |
| 示蹤劑流動時間 | 時間控製器 | 觸摸屏 | 無 | |
