變壓器耦合推挽功率放大器實驗說明

一、變壓器耦合推挽功率放大器實驗說明-實驗目的:
1.了解變壓器耦合推挽功率放大器的工作原理。
2.掌握功率放大器的安裝調試方法。
3.學會測量放大器的最大不失真輸出功率。
4.了解阻抗匹配的作用。
二、實驗內容:

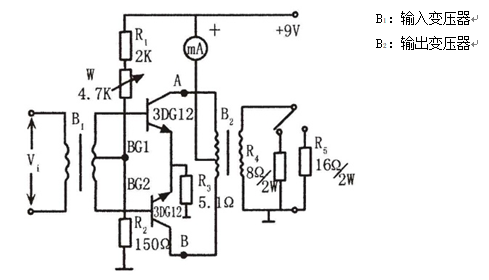

按圖連接成實驗電路
1.調試靜態工作點:接通電源,斷開B點,調節W使毫安表(用10mA測試表)指示約2mA,再合上B點斷開A點,觀察毫安表讀數是否仍為2mA。如果兩次數值相等,表明功率管在小信號時性能一致。
    大信號時兩管性能測試,斷開B點,調節W使直流毫安表指示為20mA左右(數字電流表直流檔測)。然後斷開A點接通B點,如讀數仍為20mA左右,表明兩管工作在大信號時性能也較一致。
接通A、B點,將兩管靜態工作電流調至4~5mA,接上8負載電阻。
2.觀察交越失真
在放大器輸入端輸入f=1KHz正弦信號,示波器Y軸衰減置“1”,Y軸增幅旋至最大並接至負載電阻兩端。逐漸增大輸入信號幅度,使示波器出現清晰可辯的正弦波,此時放大器工作於小信號狀態。
短路R2,使兩功放管基極處於零偏狀態,觀察並描出交越失真的輸出電壓波形,切斷輸入信號,記錄電流表讀數。
3.測量負載兩端最大不失真輸出功率
斷開R2的短路線,使放大器恢複正常,逐漸加大輸入信號幅度,直到輸出波形剛好不失真為止。用毫伏表測出此時負載R4兩端的電壓有效值U0,計算最大不失真輸出功率Pom=
4.測量阻抗匹配對輸出功率的影響。
改變負載電阻RL的阻值,使它為16,重複最大不失真輸出功率的測量。
5.推挽功率實驗
輸入f=1KHz正弦信號,用示波器觀察RL為8時兩端輸出波形。調節輸入信號幅度,使示波器上出現約占屏幕2/3高度的不失真正弦波。
斷開A點使BG1不工作,接通A點斷開B點使BG2不工作,記錄兩管輪流工作時的輸出波形。
