集成功率放大器實驗

一、集成功率放大器實驗-實驗目的：
1.了解功率放大器集成塊的應用。
2.學習集成功率放大器基本技術指標的測試。

二、實驗內容

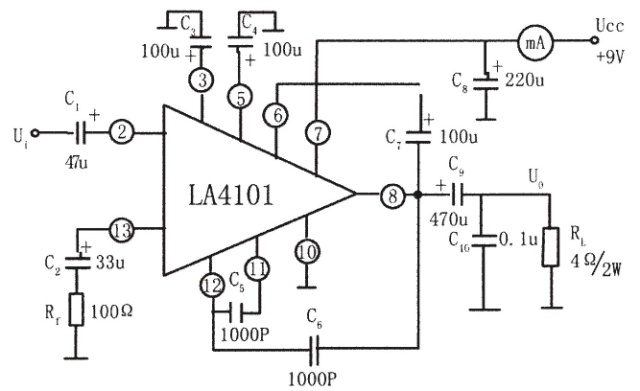

由實驗者自行完成+9V直流電源的接線後，再進行LA4101的功能測試，按圖連接實驗電路。
    1.靜態測試
將輸入信號調至零，檢查電源大小及極性是否為+9V，接入+9v直流電壓，測量靜態總電流及集成塊各引腳對地電壓，記入自擬表格中。
2.動態測試
（1）最大輸出功率
a.接入自舉電容C₇
輸入端接1KHz正弦信號，輸出端用示波器觀察輸出電壓波形，逐漸加大輸入信號幅度，使輸出電壓為最大不失真輸出，用交流毫伏表測量此時輸出電壓U_om，則最大輸出功率P_om=
b.斷開自舉電容C₇觀察輸出電壓波形變化情況
（2）輸入靈敏度：要求U_i＜100mV，測試方法同實驗十二。
（3）噪聲電壓：要求U_N＜2.5 mV，測試方法同實驗十二。

---
