機電一體化綜合係統實訓裝置主要部件說明

機電一體化綜合係統實訓裝置-集中了PLC係統、變頻器係統、觸摸屏係統、計算機係統、各種類型傳感器、步進電機係統、運動控製係統,等各種現代自動化設備與一身，所涉及的知識領域涵蓋了維修電工技師、高級技師，自動化控製、運動控製等專業，真正包羅了目前企業中大部分自動化控製裝置，而且這套設備的布局緊湊，結構符合人體工程學，是自動化類培訓與鑒定領域的精品教具。

該設備由機器人與倉庫管理實訓考核設備，變頻器，PLC，步進驅動，單片機，實訓考核模塊組成。其功能是實現工業自動化綜合應用與控製及對係統各模塊設備的遠程監控和智能考核係統。從而在設備上完成培訓、實操、實訓、考核、鑒定等要求。

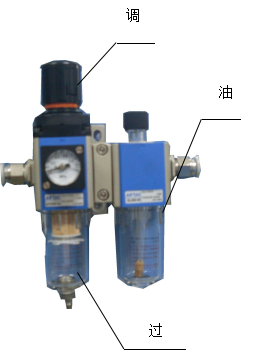

1、調壓閥的使用

調壓閥使用：要調節氣壓時調壓閥向上拉，即可調壓，當確定氣壓後，把調壓閥向下按即可.

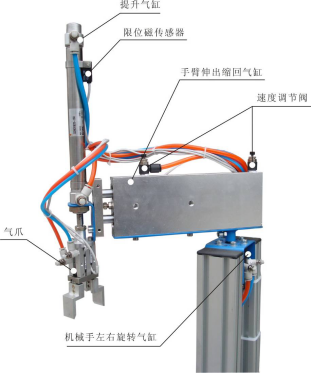

2、機械手搬運機構

整個搬運機構能完成四個自由度動作，手臂伸縮、手臂旋轉、手爪上下、手爪緊鬆。

提升氣缸：提升氣缸采用單向電控氣閥控製，當單向電控閥得電氣缸伸出當單向電控閥失電氣缸縮回。

磁性傳感器：檢測手爪提升氣缸處於伸出或縮回位置。（接線注意棕色接“+”、藍色接“-”）

手爪：抓取物料由雙向電控氣閥控製，當雙向電控氣閥一端得電，手爪夾緊磁性傳感器有信號輸出，指示燈亮，雙向電控氣閥另一端得電，手爪鬆開。

旋轉氣缸：機械手臂的正反轉，由單向電控氣閥控製。

雙杆氣缸：機械手臂伸出、縮回，由雙向電控氣閥控製。氣缸上裝有兩個磁性傳感器，檢測氣缸伸出或縮回位置。（接線注意棕色接“+”、藍色接“-”）

速度調節閥：調節氣缸運行速度。

3、上料機構

物料檢測：物料檢測為光電漫對射型傳感器，主要為PLC提供一個輸入信號，如果料筒中有物料，就會驅動推出氣缸推出物料；如果運行中，光電傳感器沒有檢測到物料並保持2秒鍾，則讓係統停機然後報警。

磁性傳感器：用於氣缸的位置檢測。檢測氣缸伸出和縮回是否到位，為此在前點一個，當檢測到氣缸準確到位後將給PLC發出一個信號。磁性傳感器接線時注意。（棕色接“+”，藍色接“-”）

推出氣缸：推出氣缸使用的是單向電控氣閥。當電控氣閥得電，推杆伸出物料被推出，當電控氣閥斷電，推杆縮回。

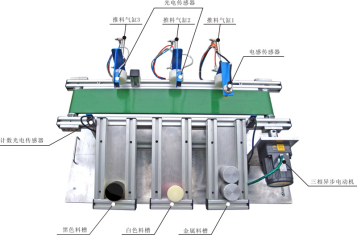

4、物料傳送和分揀機構

金屬料槽：放置金屬物料。

白色料槽：放置非金屬白色物料。

黑色料槽：放置非金屬黑色物料。

電感式傳感器：檢測金屬材料，檢測距離為3-8mm（接線注意棕色接“+”、藍色接“-”、黑色接輸出）

光電傳感器：用於檢測非金屬材料，檢測距離為10-150mm可調（接線注意棕色接“+”、藍色接“-”、黑色接輸出）

三相異步電機：驅動傳送帶轉動，由變頻器控製。

推料氣缸：將物料推入料槽，由單向電控氣閥控製。

計數光電傳感器：檢測分揀物料總數目，由對射光電傳感器檢測，檢測距離為3-500mm（接線注意棕色接“+”、藍色接“-”、黑色接輸出）

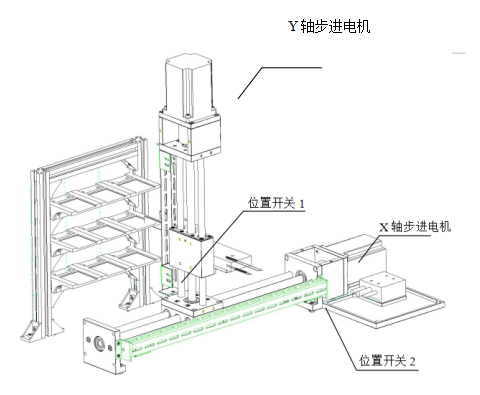

（5）倉儲機構

（6）電磁閥機構

電磁閥區五個電磁閥從左自右分別控製氣動機械手的旋轉氣缸、雙軸氣缸、夾緊氣缸、推杆A氣缸和扒杆B氣缸。
