高低压配电实验实训平台

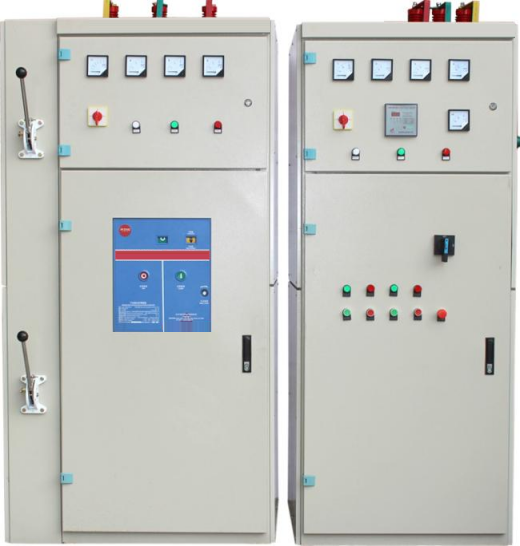

MY-DQ12C 高低压配电实验实训平台-介绍：

一、主要技术参数
1、额定绝缘电压：直流660V
2、额定工作电压：交流380V
3、辅助电路额定工作电压：交流380V、220V
4、母线额定电流：100A
5、分支母线额定电流：10~16A；
6、柜体尺寸：柜高：2000mm，柜宽：600mm（800 mm），柜深：800mm
二、结构特征
1、柜体由薄钢板冲压成形，采用标准化设计，结构零-件通用性强，机械强度高。
2、柜体上部为主母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证使用安全。
3、柜体结构零件的表面保护层烤漆色泽美观质量可靠。
供配电技术成套实训设备含多种GCK低压电气控制柜组成多种配电线路，0.4 KV电压等级的配电柜。改变了屏式演试模式，贴近工程现场。
三、系统配置：

序号	设备名称	型号	数量（套）	用途	功能要求	主要性能及技术指标
1	高压模拟开关柜	GCK	1	高压进线电源控制	1、带有上、下高压隔离开关 2、带有真空断路器 3、可以进行各相电压转换操作 4、有三相电流、电压指示仪表 5、断路器板前操作 6、设备带有前后有隔离保护钢板 7、前后开有观察窗 8、进线方式：上下均可进出 9、高压电压互感器（模拟） 10、高压电流互感器 11、过电流继电器 12、中间继电器 13、信号继电器 14、模拟变压器	1、电流互感器： 2、电压互感器： 3、真空断路器： 4、高压隔离开关： 5、过流继电器： 6、中间继电器： 7、信号继电器： 8、电压表（指针式）：4L6-V 9、电流表（指针式）：4L6-A
2	低压出线柜	GCK	1	动力 控制	1、带有隔离开关（隔离开关带熔断器，板前操作） 2、出线开关（板前操作） 3、支路控制开关（三路输出） 4、前后开有观察窗 5、三相有功表 6、三相无功表 7、三相功率因数表 8、电力电容器	1、隔离开关（带熔断器）：QSA 2、出线开关：DW10-630/100A框架式空气断路器 3、塑壳开关：AAM1

四、实验项目
1、高压开关柜及其高压电器的认识实验
2、低压开关柜及其低压电器的认识实验
3、真空断路器的检修
4、真空断路器控制实验
5、万能断路器的检修
6、高压开关柜的检修
7、隔离开关的检修
8、电压互感器的检修
9、电流互感器的检修
10、高压熔断器的检修
11、低压断路器的检修
12、塑料外壳式断路器的检修
13、拆装、检修交流接触器
14、过流继电器的检修
15、中间继电器的检修
16、电流表的检修及认识实验
17、电压表的检修及认识实验
18、三相功率因数表的检修及认识实验
19、三相有功表的检修及认识实验
20、三相无功表的检修及认识实验
21、无功功率补偿器的检修及特性实验
22、电力电容器的检修及认识实验
23、无功补偿的操作及特性实验
24、漏电开关的特性实验
25、交流接触器的电气特性实验
26、热继电器的电气特性实验
27、电源控制起停实验
28、电力系统过流保护协调与控制实验
29、正常运行的抄表实验
30、正常运行时的监测实验

---
