| 空調製冷技術專業儀器設備基本配置推薦標準 | |||||||||
| 實訓教學場所 |
實訓項目 （模塊） |
實訓教學目標 | 儀 器 設 備 | ||||||
| 序號 | 名稱 | 規格、主要參數或要求 | 單位 | 數量 | 執行標準代號 | 備注 | |||
|

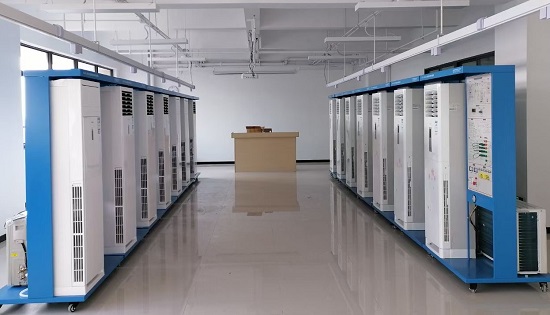

空 調 製 冷 實 訓 室 |
1．家用分體式空調安裝調試實訓 2．製冷設備控製電路調試檢測實訓 |
1．熟練掌握分體式空調安裝調試技能； 2．掌握製冷控製技術中常用的電子電路應用技術； |
1 | 空調安裝調試實訓裝置 |
一匹分體式空調一台； 真空收氟機一套 空調安裝支架； 小型氣焊設備； 安裝工具一套。 |
套 | 10 | ||
| 2 | 製冷基礎電子電路實訓綜合裝置 |
電源箱； 製冷控製電路中常用單元電路； 工作電源：交流220V±10%， 50Hz； 安全保護措施符合國家標準。 |
套 | 4 | 選配 | ||||
| 3 | 製冷製熱智能實訓裝置 |
製冷製熱電源控製台； 空調及冰箱製冷係統； 智能化考核係統； 工作電源：三相五線 380±10% ，50Hz； 安全保護措施符合國家標準。 |
套 | 4 | 選配 | ||||
| 4 | 家用電冰箱壓力式溫控電氣實訓考核裝置 |
電源箱； 智能化實訓考核係統； 壓力式電冰箱實訓考核控製電路板； 計算機一套； 工作電源：交流220V±10%， 50Hz； 安全保護措施符合國家標準。 |
套 | 2 | 選配 | ||||
|
空 調 製 冷 實 訓 室 |
3．家用冰箱電氣故障檢修實訓 4．家用冰箱係統故障檢修實訓 5．家用冰箱係統故障檢修實訓 |
3．熟練掌握電冰箱控製電路維修技術； 4．熟練掌握電子溫控電路維修技術； 5．熟練掌握微電腦控製電氣維修技術； 6．掌握實際冰箱製冷係統的結構及維修技能； |
5 | 家用電冰箱204E電子式溫控電氣實訓考核裝置 |
電源箱； 智能化實訓考核係統； 電冰箱電子溫控實訓考核控製電路板； 計算機一套； 工作電源：交流220V±10%， 50Hz； 安全保護措施符合國家標準。 |
套 | 2 | 選配 | |
| 6 | 家用電冰箱微電腦控製電氣實訓考核裝置 |
電源箱； 智能化實訓考核係統； 電冰箱微電腦控製電氣實訓考核電路板； 計算機一套； 工作電源：交流220V±10%， 50Hz； 安全保護措施符合國家標準。 |
套 | 2 | 選配 | ||||
| 7 | 電冰箱製冷係統實訓考核裝置 |
電冰箱一台（ 215 升，電冰箱冷凍能力： 3.5 kg / 24小時）； 電冰箱製冷係統流程板； 數字式溫度表五台； 指針式壓力表兩台； 數字式電壓表一台； 電流表一台； 計算機一台； 工作電源：交流220V±10%， 50Hz； 安全保護措施符合國家標準。 |
套 | 4 | |||||
|
空 調 製 冷 實 訓 室 |
6．家用空調電氣故障檢修實訓 |
7．熟練掌握空調器控製電路維修技術； 8．熟練掌握分體式空調器電氣的維修技術； 9．熟練掌握變頻空調器控製電路維修技術； |
8 | 整體式空調器電氣實訓考核裝置 |
電源箱； 智能化實訓考核係統； 整體式空調器實訓考核控製電路板； 計算機一套； 工作電源：交流220V±10%， 50Hz； 安全保護措施符合國家標準。 |
套 | 2 | 選配 | |
| 9 | 分體式空調器電氣實訓考核裝置 |
電源箱； 智能化實訓考核係統； 分體式空調器電氣實訓考核電路板； 計算機一套； 工作電源：交流220V±10%， 50Hz； 安全保護措施符合國家標準。 |
套 | 2 | 選配 | ||||
|
10
|
變頻空調器電氣實訓考核裝置 |
電源箱； 智能化實訓考核係統； 變頻空調器電氣實訓考核電路板； 計算機一套； 工作電源：交流220V±10%， 50Hz； 安全保護措施符合國家標準。 |
套 | 2 | |||||
|
空 調 製 冷 實 訓 室 |
7．家用空調製冷係統故障檢修實訓 |
10．掌握實際空調機的維修技能； 11．掌握實際窗式空調機的結構及維修技能； 12．掌握實際空調機的維修技能。 13．掌握實際變頻空調機的維修技能； |
11 | 熱泵式分體空調製冷係統實訓考核裝置 |
1匹熱泵式分體空調器； 熱泵式分體空調器； 製冷係統流程板； 智能化考核係統； 數字式溫度表八台； 指針式壓力表四台； 數字式電壓表一台； 電流表一台、計算機一台； 工作電源：交流220V±10%， 50Hz。 安全保護措施符合國家標準 |
套 | 2 | 選配 | |
| 12 | 單冷分體式空調製冷係統實訓考核裝置 |
單冷式分體空調製冷係統實訓考核裝置； 單冷式分體空調係統流程板； 智能化考核係統； 數字式溫度表八台； 指針式壓力表四台； 數字式電壓表一台； 電流表一台、計算機一台； 工作電源：交流220V±10%， 50Hz。 安全保護措施符合國家標準 |
套 | 2 | 選配 | ||||
| 13 | 變頻空調製冷係統實訓考核裝置 |
變頻空調器一台； 製冷係統流程板； 指針式壓力表兩台（0～3Mpa）； 指針式真空壓力表兩台（－0.1～3 Mpa）； 指針式交流電壓表兩台（0～300V）； 指針式交流電流表（0～15A）； 工作電源：交流220V±10%， 50Hz； 計算機一台。 安全保護措施符合國家標準 |
套 | 4 | |||||
|
空 調 製 冷 實 訓 室 |
8．冷庫及低溫箱電氣故障檢修實訓 |
14．熟練掌握小型冷庫電氣的維修技術； 15．熟練掌握低溫箱電氣維修技術； 16．熟練掌握一機兩庫控製電路操作方法、電路的檢測維修及維修技術； |
14 | 小型冷庫電氣實訓考核裝置 |
電源箱； 智能化實訓考核係統； 小型冷庫電氣實訓考核電路板； 計算機一套； 工作電源：交流220V±10%， 50Hz。 安全保護措施符合國家標準 |
套 | 2 | 選配 | |
| 15 | 低溫箱電氣實訓考核裝置 |
電源箱； 智能化實訓考核係統； 低溫箱電氣實訓考核電路板 計算機一套； 工作電源：交流220V±10%， 50Hz。 安全保護措施符合國家標準 |
套 | 2 | 選配 | ||||
| 16 | 一機兩庫控製電路實訓考核台 |
電源箱； 智能化實訓考核係統； 一機兩庫實訓考核控製電路板； 計算機一套； 工作電源：交流220V±10%， 50Hz。 安全保護措施符合國家標準 |
套 | 2 | 選配 | ||||
| 9．冷庫及低溫箱製冷係統故障檢修實訓 | 17．掌握實際冷庫的維修技能； | 17 | 小型冷庫製冷係統實訓考核裝置 |
配置4台小型冷庫（尺寸：2000×2000×2000 mm）； 配套製冷流程板； 智能化考核係統； 數字式溫度表四台； 指針式壓力表四台； 數字式電壓表一台； 電流表一台； 儲液罐一台； 計算機一台； 工作電源：交流380V±10%， 50Hz。 安全保護措施符合國家標準 |
套 | 1 | |||
|
空 調 製 冷 實 訓 室 |
同上 |
18．掌握實際真實一機兩庫製冷係統的結構及維修技能； 19掌握實際冷藏車製冷係統的結構及維修技能； |
18 | 一機兩庫式冷庫製冷係統實訓考核裝置 |
配套真實冷庫2台（2000×2000×2000 mm）； 配套製冷流程板； 智能化考核裝置一套； 數字式溫度表四台； 指針式壓力表四台； 數字式電壓表一台； 電流表一台； 儲液罐一台； 計算機一台； 工作電源：220V±10%， 50Hz； 安全保護措施符合國家標準。 |
套 | 2 | 17和18選擇其一 | |
| 19 | 冷藏車製冷係統實訓考核裝置 |
配套真實的冷藏車係統1套； 配套製冷流程板； 數字式溫度表四台； 指針式壓力表四台； 數字式電壓表一台； 電流表一台； 儲液罐一台； 計算機一台； 工作電源：380V±10%， 50Hz； 安全保護措施符合國家標準。 |
套 | 1 | 選配 | ||||
| 10．冷、熱機組電氣故障檢修實訓 |
20．熟練掌握活塞式冷水機組電氣的維修技術； |
20 | 活塞式冷水機組電氣實訓考核裝置 |
電源箱； 智能化實訓考核係統； 活塞式冷水機組電氣實訓考核電路板； 計算機一套； 工作電源：交流220V±10%， 50Hz； 安全保護措施符合國家標準。 |
套 | 2 | 選配 | ||
|
空 調 製 冷 實 訓 室 |
同上 |
21．熟練掌握活塞式熱泵型機組電氣的維修技術； 22．熟練掌握複疊機電路的維修技術； |
21 | 活塞式熱泵型機組電氣實訓考核裝置 |
電源箱； 智能化實訓考核係統； 活塞式熱泵型機組電氣實訓考核電路板； 計算機一套； 工作電源：交流220V±10%， 50Hz。 安全保護措施符合國家標準 |
套 | 2 | 選配 | |
| 22 | 活塞式熱泵型機組電氣實訓考核裝置（複疊機） |
電源箱； 智能化實訓考核係統； 複疊機電路實訓考核裝置； 計算機一套； 工作電源：交流220V±10%， 50Hz。 安全保護措施符合國家標準 |
套 | 2 | 選配 | ||||
| 11．汽車空調電氣及製冷係統故障檢修實訓 | 23．熟練掌握汽車空調電氣及製冷係統的維修技術； | 23 | 全自動汽車空調實訓考核裝置 |
汽車空調裝置一套； 汽車發動機一台（電噴）； 汽車儀表一套； 智能化考核係統一套； 計算機一台； 工作電源：直流12V（由汽車發動機配置的電池提供）。 安全保護措施符合國家標準 |
套 | 1 | 選配 | ||
| 12．中央空調製冷係統故障檢修實訓 |
24．掌握實際家庭中央空調的結構及維修技能； |
24 | 戶式中央空調製冷係統實訓考核裝置 |
真實家用中央空調一台； 用戶終端三台並帶流程版； 控製電路演示版； 製冷係統演示版； 數字式溫度表四台； 指針式壓力表四台； 數字式電壓表一台； 電流表一台； 計算機一台； 工作電源：交流三相380V±10% ， 50Hz。 安全保護措施符合國家標準 |
套 | 1 | 選配 | ||
|
空 調 製 冷 實 訓 室 |
同上 | 25．掌握中央空調的結構及維修技能。 | 25 | 中央空調實訓考核裝置 |
3匹水冷機組一台； 冷卻水係統一套； 冷凍水係統一套； 集水分水器一套； 共暖係統一套； 模擬客房； 模擬大廳； 配電櫃（用PLC控製、數據采集）； 計算機； 智能考核係統； 工作電源：三相五線 380V±10% ， 50Hz； 整機容量：≤3.8kVA； 安全保護措施符合國家標準。 |
套 | 2 | 選配 | |
| 26 | 中央空調網絡化智能實訓考核裝置 |
教師用計算機一台； 學生用計算機一套； 中央空調配電櫃一台； 交換機一台； 智能考核係統一套； 仿真軟件（不少於20個點）； 工作電源：三相五線 380 V±10% ，50Hz； 整機容量：≤2.3kVA； 安全保護措施符合國家標準。 |
套 | 8 | 選配 | ||||
