機械製圖測繪實訓室

一、機械製圖測繪實訓室-概況：

本實訓室展示了典型零部件、標準件以及典型機械裝配體的模型。
實訓內容包括：典型零部件的三視圖繪製、零件的表達方式、標準件的繪製、機械裝配體的拆裝和繪製及拆裝和測繪工具的使用。本實訓室製圖課程中的技能訓練部分都要在此進行。首先可以進行零部件的測繪，把零件進行分類，繪製所有圖形的三維和平麵圖，讓學生進行作業和訓練；其次，還有配置一部分裝配體，進行拆裝和測繪。
通過在本實訓室的學習，能夠建立空間想象力和空間分析能力，掌握機械零部件的結構設計及圖形表達的基本知識、達到對實物進行拆裝和測繪的技能。
二、主要設備及裝置：
1、齒輪範成儀：A,B各2台
2、組合式軸係結構設計實驗箱：6套（其中包含齒輪軸、蝸杆軸等軸類零件；齒輪等軸上零件；滾動軸承類、軸套類、密封類、端蓋類零件；連接件、支承座類零件等40種以上，零件個數達180件以上）

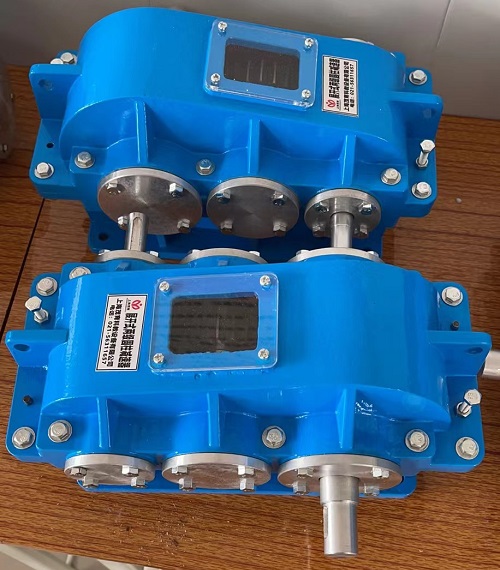

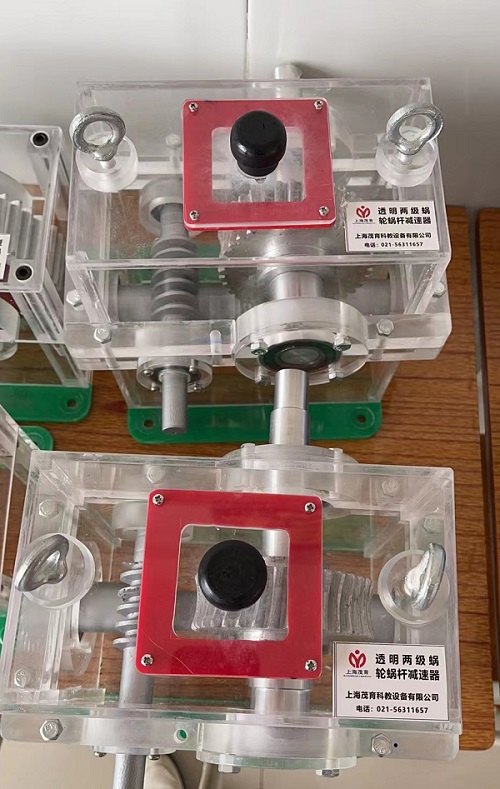

3、減速器(模型)：三級圓柱齒輪減速器、三級分流式減速器、分流式兩極斜齒減速器、分流式兩極減速器。
4、一級圓柱齒輪減速器（拆裝） 25台
殼體及主要零件采用全鋁材料製成，供學員做機械製圖課程減速器測繪用。
5、機械製圖成套模型3套
配有繪圖桌、繪圖板、丁字尺、繪圖三角板等123套；減速器（大）7個、減速器（小）若幹個、繪圖儀器等繪圖用具。另配有掛圖、木製和塑料教具模型。
三、主要功能及可實現項目：
1.機械製圖測繪實訓
本實訓室作為機械製圖課程的實訓基地，製圖課程中的技能訓練都要在此進行。可以進行零部件的測繪，把零件進行分類，繪製所有圖形的三維和平麵圖，讓學生進行作業和訓練；還有配置一部分裝配體，進行拆裝和測繪。
實現《機械製圖》課程的“教、學、做”一體化教學；
幫助學生掌握各種手工繪圖工具的使用
提高學生機械製圖（手工）能力的培養與技巧的掌握；
利用繪圖室可以進行傳統手工繪圖訓練、完成機械製圖課程學習任務、完成課程設計、畢業設計。
2.模具拆裝實訓如對衝裁模（或彎曲模、拉深模）、注射模進行模具的拆卸、裝配、測繪和試模等。
3.機械設計實訓 ① 軸係機構創意設計實驗；② 軸係機構模擬設計實驗；③ 軸係機構分析實驗；④ 軸係零件測繪實驗；⑤圓柱齒輪減速器的設計等。

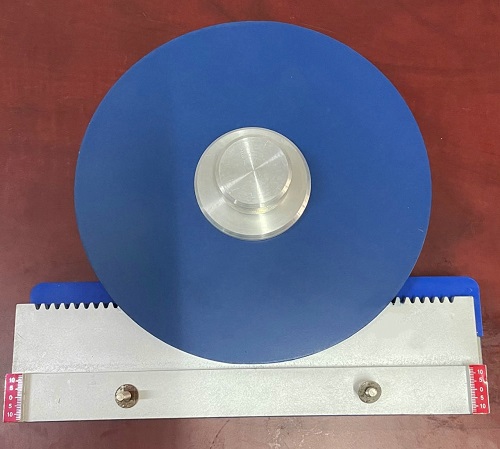

齒輪範成儀，製作材料除二把齒條插刀用透明有機玻璃製作外，全部用鋁合金精加工製作而成。傳動部分實行齒輪齒條齧合傳動，實驗移動插齒刀平台60°燕尾槽配合精密、移動平穩、靈活、表麵進行烤漆處理,產品精久耐用.尺寸:330?×310?×110?MY-01B型齒輪範成儀

可做實驗m=20 z=12 x=0 m=20 z=12 x=+0.5 m=20 z=12 x=-0.5
可做實驗m=8 z=30 x=0 m=8 z=30 x=+0.5 m=8 z=30 x=-0.5
m=8 z=14 x=0 m=8 z=14 x=+0.5
m=8 z=14 x=-0.5
①配1把插齒刀，m=20、一把m=8、可做實驗X=0 X=0.5 X=-0.5
②具有演示漸開線齒廓的形成過程功能，操作簡便快捷，移動平穩。
③能使學生掌握漸開線產生根切和避免根切的方法。
④能演示刀具變位對位齒形的變化及對齒輪各參數的影響。

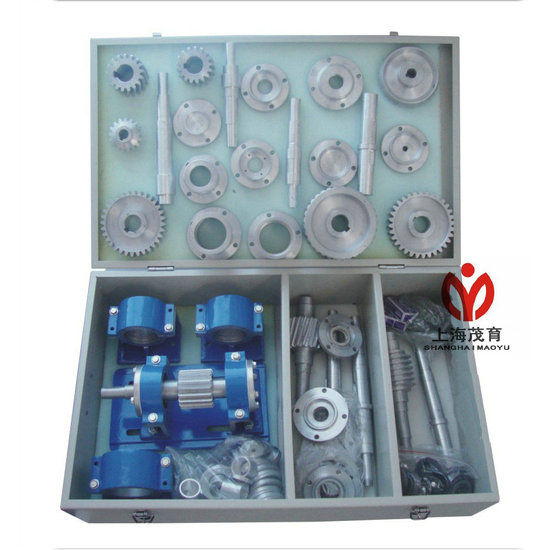

MY-JHS 組合式軸係結構設計實驗箱

商品詳細介紹：

功能及特點

本實驗箱具有開設軸係結構和軸係結構分析兩大實驗功能，對培養學生的機械設計能力具有明顯的效果。由8類40種120件零件組成。能方便地組合出數十種軸係結構方案，具有內容多樣的特點。材料全鋁製精加工配實驗指導書和折工具學生可按照自己設計思路進行裝配和模擬設計本實驗箱可供4-6人使用。
外型尺寸：580x370x180.重量約25KG
減速器是原動機和工作機之間的獨立的閉式傳動裝置，用來降低轉速和增大轉矩，以滿足工作需要，在某些場合也用來增速，稱為增速器。
選用減速器時應根據工作機的選用條件，技術參數，動力機的性能，經濟性等因素，比較不同類型、品種減速器的外廓尺寸、傳動效率、承載能力、質量、價格等，選擇最適合的減速器。
減速器是一種相對精密的機械，使用它的目的是降低轉速，增加轉矩。
實訓內容包括：典型零部件的三視圖繪製、零件的表達方式、標準件的繪製、機械裝配體的拆裝和繪製及拆裝和測繪工具的使用。本實訓室作為製圖課程的實訓基地，製圖課程中的技能訓練部分都要在此進行。首先可以進行零部件的測繪，把零件進行分類，繪製所有圖形的三維和平麵圖，讓學生進行作業和訓練；其次，還有配置一部分裝配體，進行拆裝和測繪。

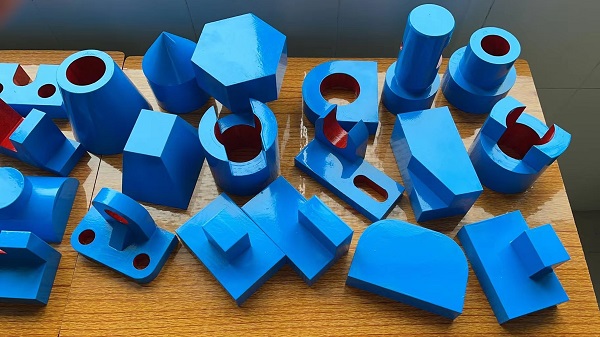

機械製圖、立體示教模型、測繪模型、畫法幾何投影箱類

本產品教學示教、測繪、實習用，以教材中原件實物圖表做成模型，可拆組合（並有裝配組件）、采用硬質塑料，用高級油漆噴塗製作，外形美觀。剖切鮮明、不易變形，投影箱用有機玻璃、五夾板製作，可展組合。

一.概述

工程製圖是工程界的語言，工程製圖是理工科主要的技術基礎課。如何更陸地培養學生的空間思維能力，更有效地掌握繪圖基本功，這是廣大師生多年的願望。
工程製圖桌，可以創造個理想的、清新的製圖環境與學習氣氛，有利於教學計劃的順利實施與教學質量的提高。工程製圖實訓成套設備包括學生製圖桌、教師演示台、高亮度投影儀活動轉椅及教學桌。
其中學生製圖桌經過多年的改進，現具有實用方便，配備齊全，輕巧大方，堅固耐用、拆裝方便等特點。
桌子右麵可入置儀器、工具，下麵抽屜供學習資料、工具書等。
教師用的演示桌，除上課時供操作投影儀使用外，主要用於輔導學生時現場批改作業及示範教學z用。
工程製圖桌經使用後，深受廣大師生歡迎，改變了以往上下課搬圖板或繪圖沒有圖板，在寢室隨處畫等現象，大大提高了繪圖效率，改善了圖麵質量，全麵提高教學質量。
不但適用於製圖教學，也同樣適用於繼課程的設計及畢業設計。
對於非機，非土類專業，使用2號以下的圖幅，可選用小號製圖桌，這樣占地麵積相應減小，附件也適當減少。本係列製圖除適用於大中專技校以及各類職業學校外，各設計科研單位及工廠企業的技術部門均可使用或稍加改進後使用。
工程製圖實訓成套設備還附有製圖基本技能掛圖16張，可貼在教室內，隨時供學生觀看。

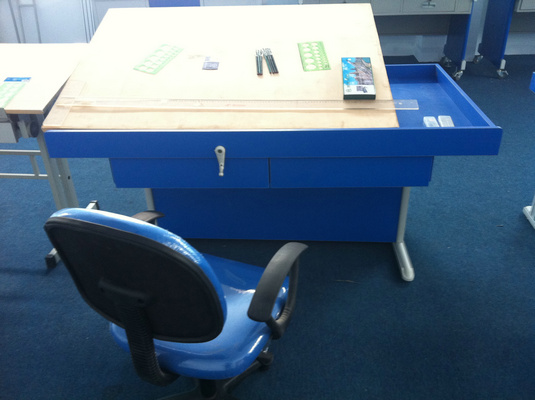

豪華型工程製圖實驗室設備

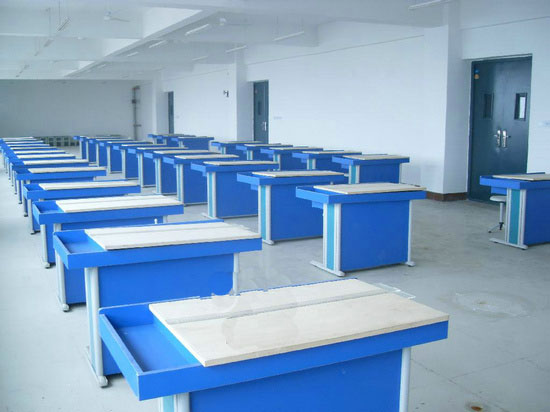

工程繪圖桌
