中等職業學校液壓與氣動實訓室設備基本配置推薦標準

1、範圍:
液壓與氣動技術專業，學業性質是普通高等教育全日製專科，學科門類是機械、製造類。培養從事機械、液壓、氣動設備的安裝、調試、維修保養等技術管理工作，並且對一般機械、液壓、氣動係統具有設計能力的高級技術應用性專門人才。本標準適用於中等職業學校電氣技術應用、電氣運行與控製、供用電技術、電氣設備安裝、電子電器應用與維修、電子與信息技術、電子技術應用、通信技術等專業實訓基地儀器設備的基本配置。
2、分類:
能夠滿足農業機械化及其自動化、機械設計及其自動化、數控技術、機電一體化等本、專科學生的實驗教學活動。主要開設實驗有：液阻特性實驗、溢流閥性能實驗、液壓泵性能實驗、液壓基本回路設計實驗。學生可根據教學模型的特點在老師的指導下自己設計梯形圖，編寫程序，編寫組態，聯機運行。從而提高學生的創新能力，職業能力，培養出真正意義的“經驗型應用技能型人才”。
3、要求:
3.1 液壓與氣動實訓室實訓教學場所
3.1.1 使用麵積:實訓基地應根據師生的健康、安全和設備配置要求，確定其使用麵積，並符合國家相關規定。
3.1.2 采光:實訓室的采光應按照GB/T 50033的有關規定。
3.1.3 照明:實訓室的照明要求符合GB 50034的有關規定。
3.1.4 通風：應符合GBJ 16的有關要求。
3.1.5 電氣安裝：應符合GB 16895的有關規定。
3.1.6 消防：應符合GBJ 16的有關規定。
3.1.7 安全標誌：應符合GB 2893、GB 2894的有關要求。
3.1.8 安全與衛生：應符合GBZ 1的有關要求。
3.2 儀器設備：
3.2.1液壓與氣動實訓室儀器設備配置標準見《電工電子類專業儀器設備配置標準》。
3.2.2 液壓與氣動實訓室儀器設備的配置數量，應能滿足50人同時進行實訓。
3.2.3 所配備的儀器設備，其質量應符合相關的國家標準或行業標準，並具有相應的產品質量證明。
3.2.4 各種儀器設備的安裝使用應符合國家或行業標準。

附：實訓基地設備基本配置標準

液壓與氣動專業儀器設備基本配置推薦標準
實訓教學場所	實訓項目（模塊）	實訓教學目標	儀　器　設　備
實訓教學場所	實訓項目（模塊）	實訓教學目標	序號	名稱	規格、主要參數或要求	單位	數量	執行標準代號	備注

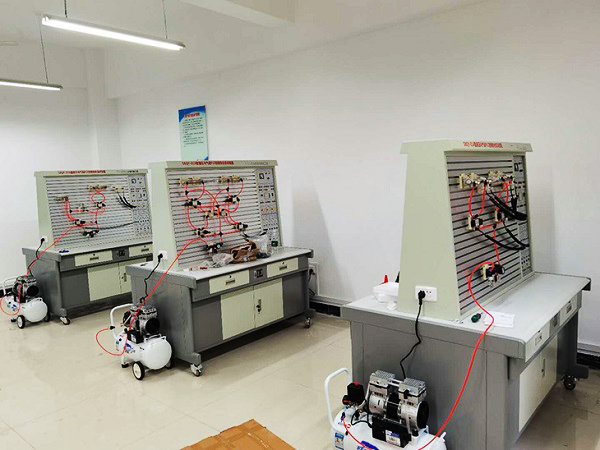

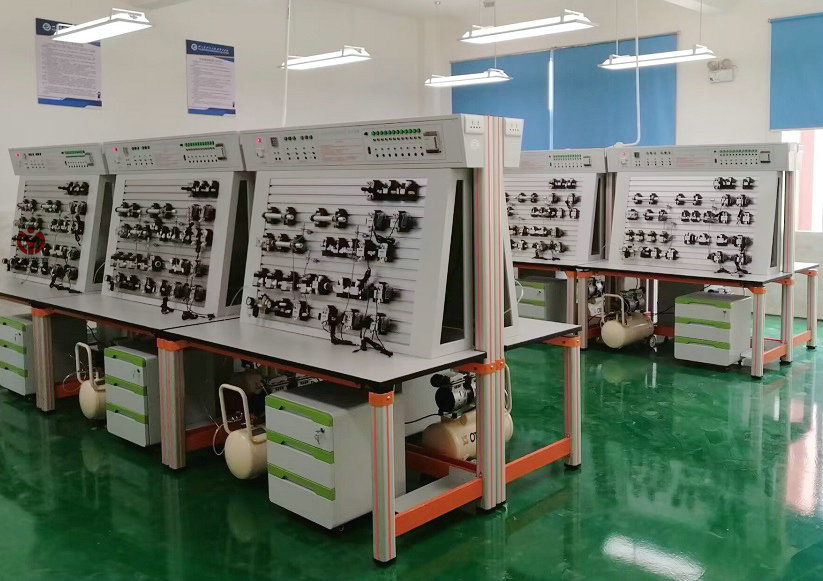

液壓與氣動實訓室	1.液壓方向控製 2.液壓速度控製 3.液壓壓力控製 4.液壓順序控製 5.液壓成型機控製回路 6.雙作用氣缸的氣控速度回路 7.雙缸往複電氣聯合控製 8.PLC控製的延時返回單往複回路 9.可編程液壓與氣動控製回路安裝	1.了解液壓控製回路的組成; 2.掌握液壓泵、液壓缸、節流閥、溢流閥、方向閥、減壓閥、順序閥的作用; 3.掌握選擇液壓元件的能力; 4.掌握液壓控製回路連接方法，形成組成簡單液壓控製係統的能力; 5.學習液壓機械調試技能，形成簡單液壓機械的安裝和調試能力; 6.掌握氣動回路的組成，氣動執行元件和控製元件的作用; 7. 掌握選擇氣動元件的要求; 8.掌握氣-電聯合控製氣缸的技能，形成對氣動執行元件的多種控製能力; 9.掌握PLC對液壓、氣動元件進行控製的能力，形成電、液、氣對生產係統聯合控製的能力。	1	液壓氣動實訓台	電源：符合安全要求的380 /220 V交流電源和24 V直流電源；液壓源裝置：液壓泵，油箱和連接到實訓台的管路及管接頭等；氣源裝置：靜音空氣壓縮機，儲氣罐，連接到實訓台的管路、管接頭及壓力保護裝置等；液壓、氣動元件采用合金底板卡座式安裝；電氣元件網孔式底板安裝。	台	25
			2	液壓元件	配置單出杆液壓缸、雙出杆液壓缸、電磁換向閥、節流閥、調速閥、溢流閥、減壓閥、順序閥等能達到實訓目標的液壓元件和測量儀表。	套	25
			3	氣動元件	配置單、雙作用氣缸、單、雙控電磁閥、單、雙氣控閥、等能達到實訓目標的氣動元件和測量儀表等。	套	25
			4	電氣元件	配置按鈕、磁性條、行程開關等。	套	25
			5	PLC	I/O點數不少於24點的PLC。	台	25
			6	計算機	選用主流機型配置	台	25
			7	工具	電工、液壓、氣動專用。	套	25

4、就業崗位：

本專業畢業生可從事液壓與氣動設備的安裝、調試、維修、生產設備的技術改造和液壓與氣壓係統分析、故障排除、液壓與氣動產品的設計、開發、生產及機電產品管理等工作。
