中等職業學校工業自動化.可編程控製器實訓基地設備基本配置推薦

適用範圍：

根據專業課程設置和教學計劃，行業的需求、當地經濟發展的實際和學生的就業需要設置實訓室。

本標準根據工業自動化專業涵蓋的主要專門化方向和職業崗位（群）要求以及專業培養目標提出了實訓基地設備配置基本方案，方案包括了工業自動化、光機電一體化.可編程控製器、液壓與氣動、機床電氣控製、智能樓宇、單片機應用技術、傳感器技術、自動化（EDA）等8個實訓室。各學校可根據所設專業及專門化方向，從8個實訓室中選擇若幹實訓室，組合成符合所設專業要求的具體設備配置方案。參見附件。
2．要求
2.1　實訓教學場所
2.1.1　使用麵積
實訓基地應根據師生的健康、安全和設備配置要求，確定其使用麵積，並符合國家相關規定。
2.1.2 采光
實訓室的采光應按照GB/T 50033的有關規定。
2.1.3 照明
實訓室的照明要求符合GB 50034的有關規定。
2.1.4 通風
應符合GBJ 16的有關要求。
2.1.5 電氣安裝
應符合GB 16895的有關規定。
2.1.6 消防
應符合GBJ 16的有關規定。
2.1.7 安全標誌
應符合GB 2893、GB 2894的有關要求。
2.1.8 安全與衛生
應符合GBZ 1的有關要求。
2.2　實訓設備
2.2.1　實訓室儀器設備配置標準見《電工電子類專業儀器設備配置標準》。
2.2.2　各實訓室儀器設備的配置數量，應能滿足50人同時進行實訓。
2.2.3　所配備的實訓設備，其質量應符合相關的國家標準或行業標準，並具有相應的產品質量證明。
2.2.4　各種儀器設備的安裝使用應符合國家或行業標準。
附：實訓基地設備基本配置標準

實訓教學場所	實訓教學目標	名稱	數量
工業自動化實訓裝置室	1.熟練掌握PLC高級指令的應用	工業自動化實訓裝置	10台
	2.熟練掌握精確機械位置傳動技術的控製。
	3.掌握平麵加工傳動及平麵複雜運動軌跡的控製。
	4.通過顏色、材質分揀的控製訓練，提高學生綜合應用PLC控製技術能力。
	5.掌握物品分類、出庫、入庫等控製編程。
	6.掌握PLC，變頻器，觸摸屏，工業現場總線及相關的機械控製（控製對象。
	7.掌握電機驅動、氣動、可編程控製器、傳感器等多種控製技術，逐步形成編程、使用與維護等方麵的綜合應用能力。
	8.掌握流量、液位、溫度、壓力等參量的控製，逐步形成編程、使用與維護等方麵的綜合應用能力。
	9.掌握可編程控製器高級指令編程、傳感器組合的綜合應用、氣動技術的綜合應用、步進電機應用以及係統維護和故障檢測技術的應用，逐步形成編程、使用與維護等方麵的綜合應用能力。
	10.計算機		6台

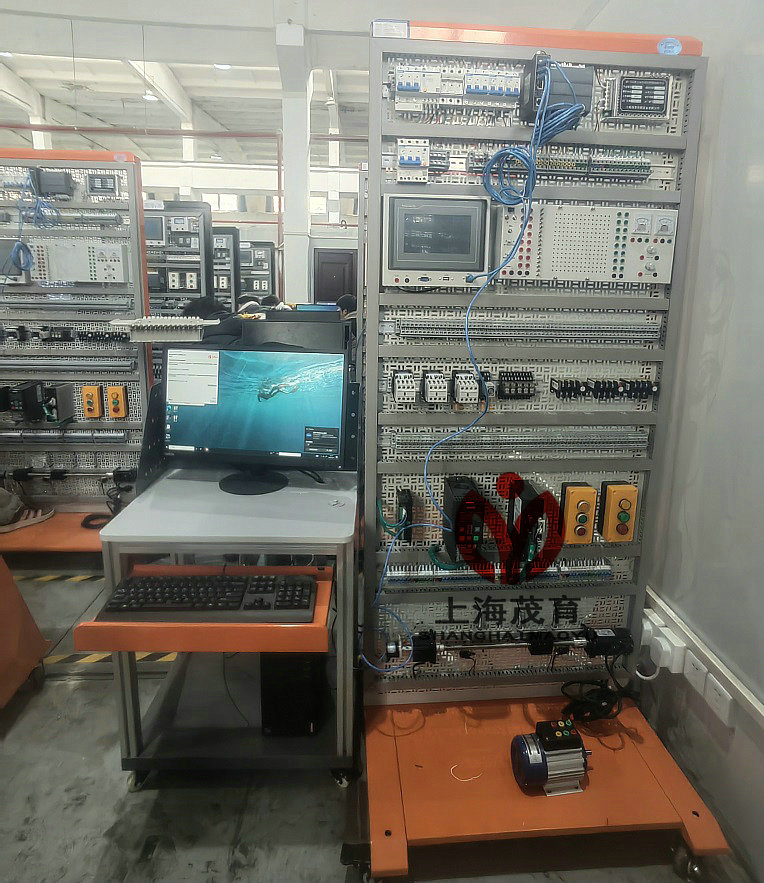

可　編　程　　控　製　器　實　訓　室	1.了解PLC控製係統的組成;	可編程控製器實訓裝置	25套
	2.學會應用梯形圖編輯PLC控製程序和程序的輸入
	3.掌握PLC控製電路的連接;
	4.形成應用基本指令的能力。
	5.掌握步進順控指令，定時器、計數器的使用，形成應用步進順控指令對控製設備的能力。
	6.基本學會常用的應用指令，學會步進電機的使用，形成對較複雜程序的編寫能力。
	7.學會常用設備程序的編寫，初步形成應用PLC對生產設備的控製能力。
	8.掌握常用設備程序的編寫，初步形成在生產現場編寫PLC控製程序的能力和PLC控製設備的調試能力。
	計算機		25套
	電工工具		25套

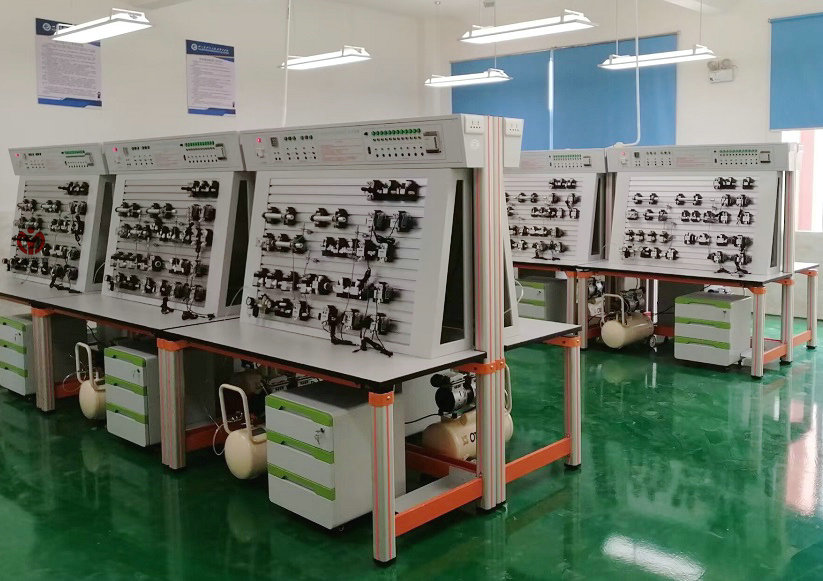

液壓與氣動實訓室	1.了解液壓控製回路的組成;	液壓與氣動實訓裝置	25套
	2.掌握液壓泵、液壓缸、節流閥、溢流閥、方向閥、減壓閥、順序閥的作用
	3.掌握選擇液壓元件的能力;
	4.掌握液壓控製回路連接方法，形成組成簡單液壓控製係統的能力;
	5.學習液壓機械調試技能，形成簡單液壓機械的安裝和調試能力;
	6.掌握氣動回路的組成，氣動執行元件和控製元件的作用;
	7. 掌握選擇氣動元件的要求;
	8.掌握氣-電聯合控製氣缸的技能，形成對氣動執行元件的多種控製能力
	9.掌握PLC對液壓、氣動元件進行控製的能力，形成電、液、氣對生產係統聯合控製的能力。
	10．計算機。		25套
	11. 工具電工、液壓、氣動專用。		25套
智　能　樓　宇　實　訓　室	1．學會遠程抄表係統線路連接和設備調試。	智　能　樓　宇　實　訓	根據場地設計
	2．學會樓宇綜合布線的安裝以及相關係統的調試；
	3．學會樓宇電梯、恒壓供水、中央空調等設備的安裝、布線、及調試
	4. 學會樓宇監控及防範係統的布線、調試實訓
	5．學會巡更管理係統及智能家居係統的布線、調試實訓
	6．火災自動報警及消防聯動控製係統的布線、調試實訓
	7．停車智能管理實訓
	8．電梯係統檢修與維護實訓
	9．恒壓供水設備運行與維護實訓
	10．樓宇中央空調運行與維護實訓
	11．樓宇綜合布線實訓
單片機應用技術實訓室	通過下麵各模塊的實訓，學生基本掌握：
	1．微型計算機的基本結構與工作過程；
	2．ROM和RAM的特點及工作過程；
	3．51係列單片機軟硬件的安裝調試；
	4．51係列單片機和8086單片機的指令係統，包括指令的分類、尋址方式、匯編指令等；
	5．數據傳送指令、算術運算指令、邏輯運算指令、控製轉移指令等的程序編輯與調試；
	6．A/D、D/A的接口與編程；學生初步具備單片機的編輯與調試能力。
	7. 計算機		25台
單片機應用技術實訓室	1．單片機應用係統及開發的一般方法；	單片機實驗箱	25台
	2．定時器/計數器功能的設計方法 (如：數字鬧鍾的設計與製作)；
	3．中斷功能的設計方法 (如：航標燈控製)；
	4．控製類程序的設計方法(如：交通燈智能控製)；
	5．功能程序的設計方法(如：最小值的功能程序設計)
	6．單片機的係統擴展方法；學生初步具備單片機的綜合應用與開發能力。
傳感器技術實訓	1．掌握常見傳感器工作特點及選型方法； 2．了解應變傳感器的種類和使用方法，形成應用應變傳感器的能力；	傳感器技術實訓裝置	25台
	3了解熱電阻熱電偶半導體等組成溫度傳感器的種類，掌握使用溫度傳感器的技能；<, B>
	4．了解氣敏傳感器的種類，掌握氣敏傳感器的使用技能；
	5．了解濕度傳感器的種類，掌握濕度傳感器的使用技能；
	6．了解差動變壓器傳感器的種類，掌握差動變壓器傳感器的使用技能；
	7．了解電渦流傳感器的種類，掌握電渦流傳感器的使用技能；
	8．了解電容傳感器的種類，掌握電容傳感器的使用技能；
	9．了解壓電傳感器的種類，掌握壓電傳感器的使用技能；
	10．了解霍爾傳感器的種類，掌握霍爾傳感器的使用技能；
	11．了解智能傳感器的原理，掌握智能傳感器的使用技能，形成智能傳感器的綜合應用能。
	12.計算機		25台
光機電氣一體化控製實訓室	1．學會氣動係統的安裝與調試	光機電氣一體化控製實訓裝置	25台
	2．學會變頻器的安裝與調試
	3．學會機電設備的安裝與調試
	4．學會電氣控製電路的安裝與PLC編程與程序編寫
	5. 學會步進電機係統的安裝與plc控製
	6．學會自動控製係統的安裝與調試
	7．學會觸摸屏基本控製及設置
	8．學會可用於考核或技能競賽，可考察的職業能力
