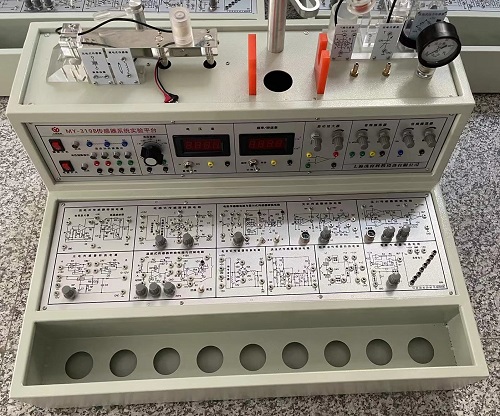

传感器与检测技术实验台电阻式传感器的全桥性能实验

    电阻式传感器是把位移、力、压力、加速度、扭矩等非电物理量转换为电阻值变化的传感器。它主要包括电阻应变式传感器、电位器式传感器（见位移传感器）和锰铜压阻传感器等。电阻式传感器与相应的测量电路组成的测力、测压、称重、测位移、加速度、扭矩等测量仪表是冶金、电力、交通、石化、商业、生物医学和国防等部门进行自动称重、过程检测和实现生产过程自动化不可缺少的工具之一。 一、传感器与检测技术实验台电阻式传感器实验目的
    掌握全桥电路的工作原理和性能。
二、实验所用单元
    掌握全桥电路的工作原理和性能。。
三、电阻式传感器实验原理及电路
    将四个应变片电阻分别接入电桥的四个桥臂，两相邻的应变片电阻的受力方向不同，组成全桥形式的测量电路，转换电路的输出灵敏度进一步提高，非线性得到改善。实验电路图见图3-1，全桥的输出电压U_O＝4EKε
四、电阻式传感器实验步骤
1、按实验一的实验步骤1至3进行操作。

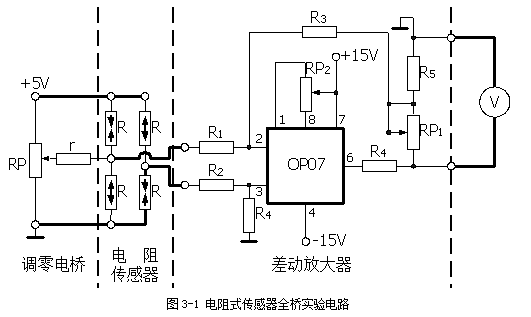

2、按图3-1接线，将四个应变片接入电桥中，注意相邻桥臂的应变片电阻受力方向必须相反。 图3-1 电阻式传感器全桥实验电路
3、调节电桥平衡电位器RP，使数字电压表指示接近零，然后旋动测微器使表头指示为零，此时测微器的读数视为系统零位。分别上旋和下旋测微器，每次0.4mm，上下各2mm，将位移量X和对应的输出电压值U_O记入下表中。
表 3-1

X(mm)						0
UO(mV)						0

五、实验报告
1、根据表3-1，画出输入/输出特性曲线，并且计算灵敏度和非线性误差。
2、全桥测量时，四个应变片电阻是否必须全部一样？
