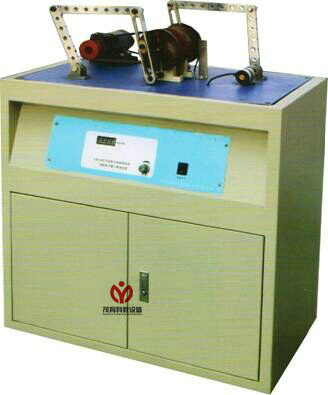

曲柄(導杆)搖杆機構實驗台,曲柄(導杆)搖杆機構實驗裝置,曲柄



曲柄(導杆)搖杆機構實驗台是為《機械原理》課程而設計的,主要針對基本平麵機構的設計及運動學、動力學分析,其內容包括實物機構簡單的拚裝、設計與運動測試及計算機模擬設計及運動模擬方麵。本實驗台采用當前流行工藝經精加工製作而成,外形美觀,性能穩定,是一種新型的機電綜合實驗台。
一、主要特點:
1、可進行四杆機構及六杆機構的簡單拚裝,並對曲柄及搖杆進行運動檢測與仿真,培養學生的實際動手能力;
2、利用計算機對平麵機構參數優化設計、測試、仿真、分析,使學生熟悉計算機輔助設計與計算機仿真、測試分析有效的結合,培養學生的創新意識;
3、本實驗台測試部分采用先進的單片機係統,該係統測試穩定、抗幹擾性強;采用觀點傳感器、光柵角位移傳感器和加速度傳感器作為信號采集手段,具有較高的檢測精度;培養學生幾點一體化的設計概念。
二、實驗內容:
1、四杆機構、曲柄搖杆機構、導杆搖杆機構的虛擬設計及實物機構拚裝;
2、曲柄的運動參數測量,搖杆運動參數仿真及實測曲線對比分析;
3、機架振動參數的測量及機構平衡實驗;
4、連杆上點的運動軌跡測量及分析。
三、主要技術參數:
1、直流調速電機功率:70W;調速範圍:0-200rpm;
2、曲柄長度可調範圍:20-40mm;導杆行程:0-160mm;
3、搖杆行程:0-180mm;連杆行程:0-240mm;
4、光柵角位移傳感器:輸出電壓/脈衝數5V/1000P;
5、外形尺寸:780×420×1025;
6、實驗台重量:42kg。
