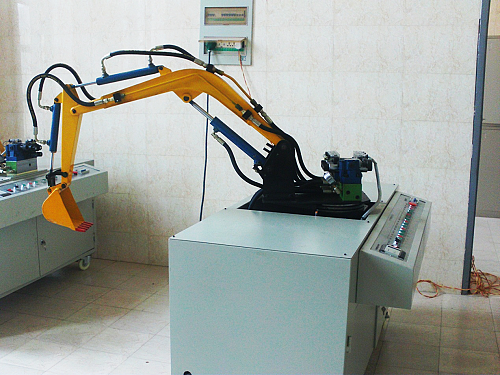

現代挖掘機220LC液壓模擬實驗台,現代挖掘機220LC液壓模擬實驗裝

一、產品概述：

現代挖掘機220LC液壓模擬實驗台是配合大中院校、部隊、工程機械專業的培訓技能之用，該設備選用液壓傳動各元部件結構及工作原理觀摩、拆裝實驗裝，展示係統的結構與原理；適用工程專業各類型實訓與考核。

二、實驗項目：

1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。

2、液壓挖掘機械演示控製實驗。

3、PLC軟件仿真演示及控製實驗。

4、可編程序控製器（PLC）電氣控製實驗：機-電-液一體控製實驗。

三、實驗內容：

1、液壓傳動各部件結構及工作原理觀摩、拆裝實驗

1）機械部件的測繪與分析；

2）液壓控製係統原理的學習與分析。

2、液壓挖掘機械演示控製實驗

1）挖掘作業，鏟鬥和鬥杆複合進行工作實驗；

2）回轉作業，動臂提升同時平台回轉；

3）卸料作業，鬥杆和鏟鬥工作同時大臂可調整位置高度；

4）返回，平台回轉、動臂和鬥杆配合回到挖掘開始位置。

3 、可編程序控製器（PLC）電氣控製實驗：機-電-液一體控製實驗。

1) PLC指令編程、梯形圖編程學習；

2) PLC編程軟件的學習與使用；

3) PLC與計算機的通訊、在線調試；

4) PLC在液壓傳動控製中的應用以及控製方案的優化。

四、性能與特點：

1、實驗台采用冷軋鋼板（並經過噴塑、防腐處理）製作，台式結構，控製操作於一體。

2、電氣操作控製為下置式，液壓站放置於液壓台主櫃內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。

3、挖掘機械按實物比例縮小的全金屬結構，實驗時啟動液壓係統根據實驗要求模以操作機械進行工作。

4、挖掘機械是按實物的結構與縮小比例製作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。

5、實驗控製采用手動控製和自動控製兩種方式。

6、實驗部件采用耐壓膠管，壓力可達到25Mpa。

7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控製采用直流24V電源，並帶有過壓保護，防止誤操作損壞設備。

五、主要技術參數：

1、電機型號： 功率：1.5KW   　 轉速：1420r/min

2、油泵型號：vp12-08　 額定壓力：7Mpa　 額定流量：8ml/rev

六、設備設置故障內容：

1、提臂動力不足故障

2、轉向沉重故障

3、分配閥壓力過低故障

4、工作壓力過低故障

5、工作流量不足故障

6、液壓油溫過高故障

7、液壓油濾網堵塞故障

---
