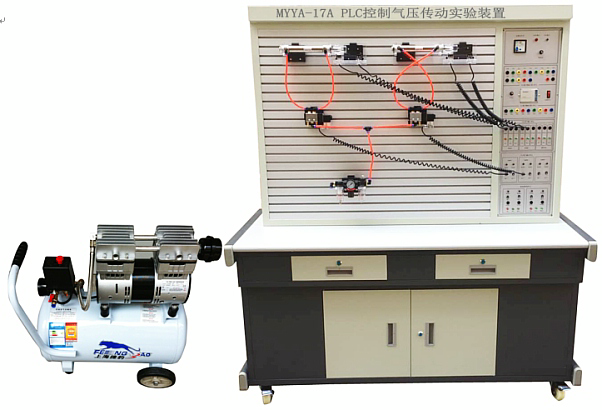

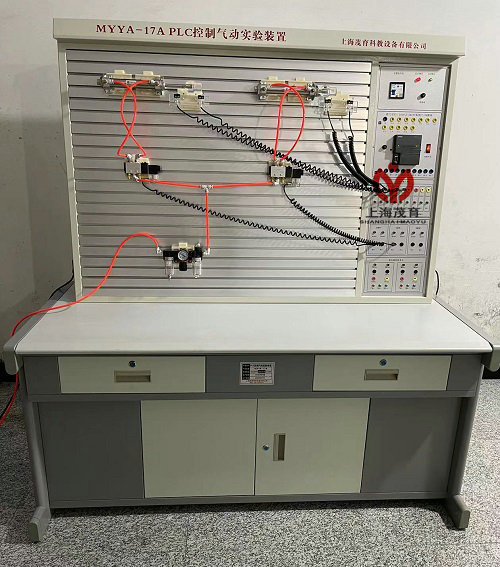

PLC控製氣壓傳動實驗裝置,PLC控製氣壓傳動實驗設備,PLC控製氣壓

一、產品概述：
PLC控製氣壓傳動實驗裝置是根據《液壓與氣壓傳動》、《氣動控製技術》等通用教材的內容要求，同時吸收了該專業廣大師生的建議，經過精心設計及與可編程控製器（PLC）的完美結合,使氣動原理與自動控製理論能得到有效的運用。該係裝置除了可以進行常規的氣動基本控製回路實驗外，還可進行模擬氣動控製技術應用實驗、氣動技術課程設計，以及可編程控製器（PLC）的學習及其基本應用實驗等，是機電一體化專業理想的實驗設備。
傳動實驗台適應於大中專院校、職業學校機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》、《氣動控製技術》和《PLC可編程序控製器原理及應用》等相關課程的教學實驗，同時也可作為機、電和氣動一體化的綜合實驗台。學生通過操作實驗及課程設計，可以更準確、形象地深入了解，掌握氣動元件的結構，氣動回路的控製原理及設計方法等。還能通過實驗，掌握PLC可編程控製器的功能，控製原理及編程技巧等。
二、主要技術參數：
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×650mm×1750mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：750W公稱容量24L；
額定輸出氣壓0.8Mpa
7、PLC主機模塊：主機選用三菱FX1S-20MR，12路開關量輸入，8路繼電輸出。
8、配有控製模塊：電源模塊，PLC控製模塊，繼電器控製模塊，控製按鈕模塊，氣動元件獨立模塊等。
三、主要特點：

1、氣動與PLC實訓裝置主要由實訓桌及實訓台、氣動元件和電氣控製器件、可編程控製器（PLC）等組件組成。
2、實訓桌、實訓台為鐵質雙層亞光密紋噴塑結構，實訓桌櫃內存放液壓元件等。
3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓麵板（麵板帶“T”溝槽形式的鋁合金型材結構）上。回路搭接采用快換接頭，布局靈活，拆接方便快捷。
4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。
5、實訓氣源壓力低，係統額定壓力為0.8 Mpa，電氣控製采用低電壓直流
24V電源；實訓氣路、控製電路安全可靠，設有手控、氣控、電控等控製功能。
6、實訓控製單元可以采用獨立的繼電器控製單元進行電氣控製，也可以采用PLC控製，通過比較，突出PLC可編序控製的優越性和先進性，加深對PLC編程器的了解與掌握。
7、該裝置集各種真實的氣動元件，繼電器控製單元、PLC編程及監控技術於一體，功能強大，適應範圍廣。
四、氣動基本實訓回路：

1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控製回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩衝回路
8、二次壓力控製回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往複控製回路
15、單缸連續往複動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
