液壓PLC控製實訓裝置,液壓PLC控製實訓設備,液壓PLC控製實訓台

一、產品概述：

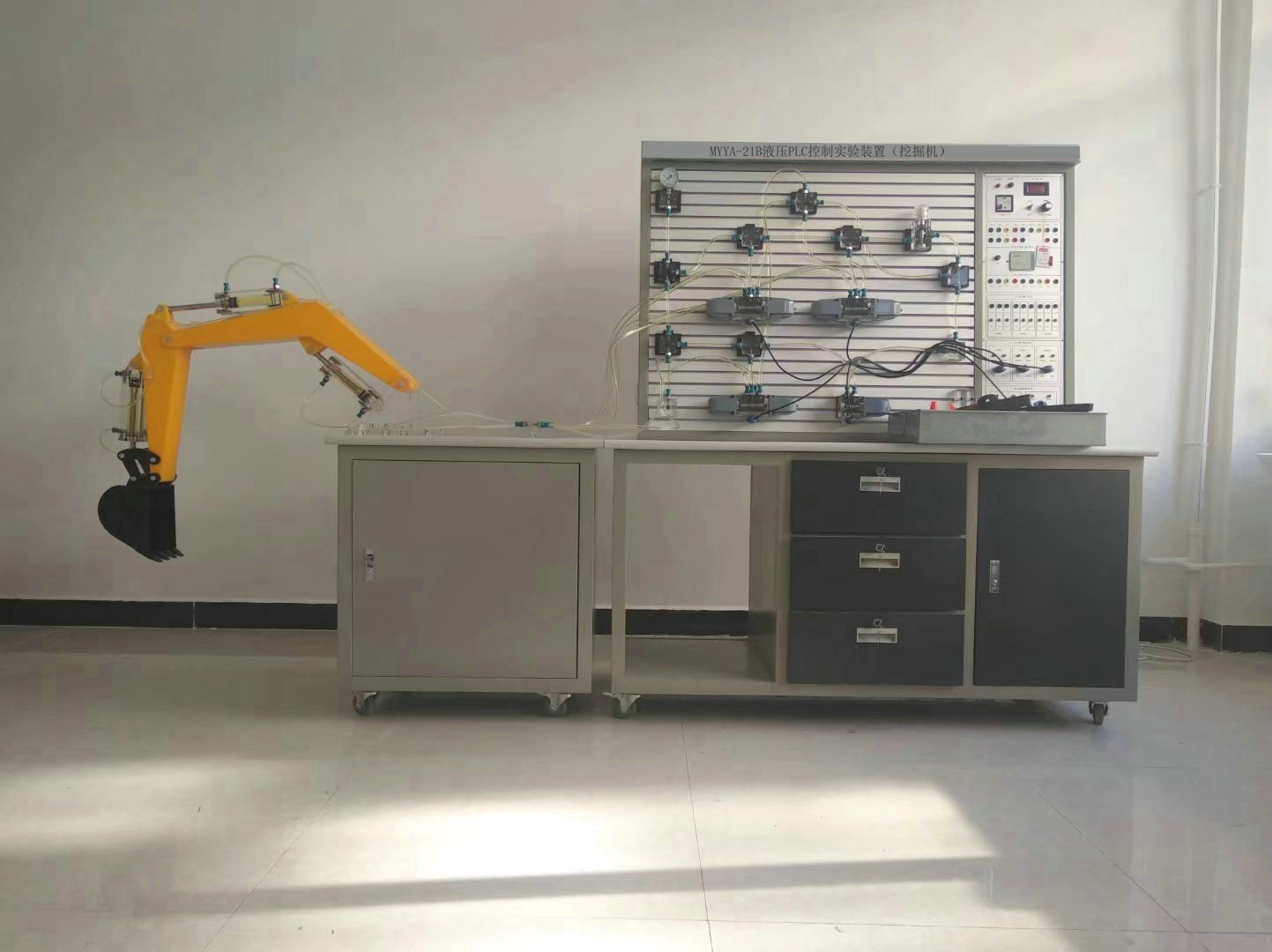

液壓PLC控製實訓裝置采用PLC作為實驗台電控係統的主控器，可以快速組合所設計的液路和電路，並進行多種常規的液壓回路實驗。並且增加了可模擬真實挖掘機工作裝置各種動作。是大專院校理想的實驗設備。

二、主要技術參數：

1、電源：AC220V  50HZ

2、直流電源輸入AC220V  輸出DC24V/3A

3、可編程控製器（PLC）：鬆三菱FX1S－20MR主機

（繼電器輸出方式）

4、液壓實驗泵電機功率：250W  調速範圍0－1500RMP

液壓泵工作時噪聲≤58dB

演示實驗油路液流要求壓力僅需0.8-1.2Mpa (油泵最高壓力：Pmax＝2.5Mpa)

5、電磁換向閥：AC220V   吸力3Mpa

6、實驗台外型尺寸：1500mm×650mm×1700mm

7、挖掘機試驗台挖掘動作時總外型尺寸：1850mm×650mm×1850mm

三、設備特點：

1、在原有透明液壓PLC控製實驗裝置幾十種基本回路上增加了可模擬真實挖掘機工作裝置各種動作。

2、透明挖掘機液壓試驗台可模擬真實挖掘機工作裝置的各種動作。液壓係統采用進口透明機玻璃液壓元件、透明尼龍軟管搭接而成，液壓元件結構工作原理，液壓回路工作原理一目了然。整個試驗台具有形象、直觀、方便、可靠等優點。

2、透明液壓試驗台主要由實驗桌、實驗支架、液壓元件和電器控製器件、可編程控製器（PLC）等組件組成。

3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材麵板上（麵板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。

4、電氣主控單元采用PLC可編程序控製器控製，可與PC微機通訊實現微機智能控製，同時以液壓回路為控製對象，加強對PLC控製可編程序控製器的學習及應用。

5、實驗控製單元也可以采用獨立的繼電器控製單元進行電氣控製，通過比較，突   出PLC可編程序控製的優越性和先進性，加深對PLC編程器的了解與掌握。

四、主要功能：

1、真實演示挖掘機工作裝置的挖掘、卸料、提升等動作；

2、了解挖掘機液壓係統組成及工作原理，各元件內部結構及工作過程；

3、進行挖掘機液壓係統拆裝和組合、電氣控製係統回路實驗；

4、進行挖掘機液壓係統壓力、流量等參數的測量實驗。

五、液壓基本實驗的換向回路：

1、用手動換向閥的換向回路。

2、用中位機能換向閥的用鎖回路。

3、用液控平向閥的閉鎖回路。

4、壓力調定回路。

5、二級壓力控製回路。

6、用減壓閥的減壓回路。

7、用增壓缸的增壓回路。

8、用H型換向閥的卸載回路。

9、進油節流調速回路。

10、回油節流調速回路。

11、調速齒輪泵的換向調速回路。

12、調速齒輪泵和調速閥組成的複合調速回路。

13、流量閥短接的速度換接回路。

14、用調速閥串連聯的二次進給同路。

15、用調速閥並聯的二次進給同路。

16、用順序閥的順序動作回路。

17、用壓力繼電回的順序動作回路。

18、用行程開關控製的順序動作回路。

19、用行程換向閥的順序動作回路。

20、串聯液壓缸的同步回路。

21、用先導型溢流閥控製的換向回路

22、液壓挖掘機液壓回路

---
