主頁 > 新聞動態 > 挖掘機液壓模擬實訓台,挖掘機液壓模擬實裝置,挖掘機液壓模擬實訓 2025-09-05

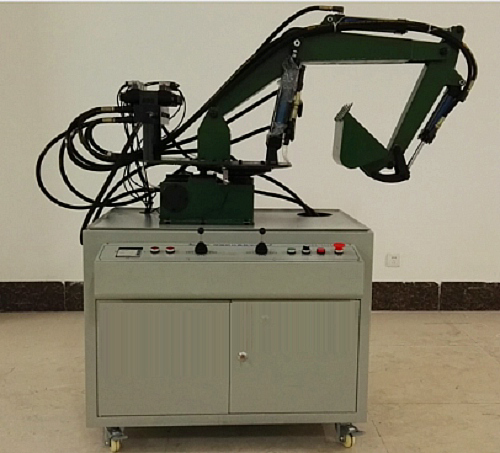

挖掘機液壓模擬實訓台,挖掘機液壓模擬實裝置,挖掘機液壓模擬實訓

挖掘機液壓模擬實訓台具有機體積小、重量輕、操作方便、綜合適用性強、挖掘力大、易於實現過載保護和遠距離操縱等優點，其目的是引導學生進行積極思維、創新設計、培養學生綜合設計能力和實踐動手能力而研製的、是一種新型綜合實驗台設備。
一、實驗項目：
1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。　
2、液壓挖掘機械演示控製實驗。
3、PLC軟件仿真演示及控製實驗。　　　　　　　　　　　
4、可編程序控製器（PLC）電氣控製實驗：機-電-液一體控製實驗。
二、實驗內容：
1、液壓傳動各部件結構及工作原理觀摩、拆裝實驗
1）機械部件的測繪與分析；　
2）液壓控製係統原理的學習與分析。
2、液壓挖掘機械演示控製實驗
1）挖掘作業，鏟鬥和鬥杆複合進行工作實驗；
2）回轉作業，動臂提升同時平台回轉；
3）卸料作業，鬥杆和鏟鬥工作同時大臂可調整位置高度；
4）返回，平台回轉、動臂和鬥杆配合回到挖掘開始位置。
3 、可編程序控製器（PLC）電氣控製實驗：機-電-液一體控製實驗。
1) PLC指令編程、梯形圖編程學習；
2) PLC編程軟件的學習與使用；
3) PLC與計算機的通訊、在線調試；
4) PLC在液壓傳動控製中的應用以及控製方案的優化
三、性能與特點：
1、實驗台采用冷軋鋼板（並經過噴塑、防腐處理）製作，台式結構，控製操作於一體。
2、電氣操作控製為下置式，液壓站放置於液壓台主櫃內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。
3、挖掘機械按實物比例縮小的全金屬結構，實驗時啟動液壓係統根據實驗要求模以操作機械進行工作。
4、挖掘機械是按實物的結構與縮小比例製作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控製采用手動控製和自動控製兩種方式。
6、實驗部件采用耐壓膠管，壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控製采用直流24V電源，並帶有過壓保護，防止誤操作損壞設備。
四、主要技術參數:
1、電機功率：1.5KW　　　
2、油泵型號：vp12-08　　　　
3、轉速：1420r/min
4、額定壓力：7Mpa　　　
5、額定流量：8ml/rev
6、外形尺寸：1550×650×1800mm
