工程液壓傳動實驗台,工程液壓傳動實驗裝置,工程液壓傳動實驗設備

一、產品概述：

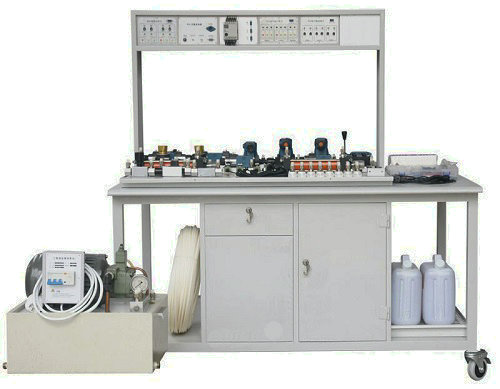

工程液壓傳動實驗台是根據高校機電一體化對氣、電、液控製的教學大綱要求，在透明液壓傳動演示係統的基礎上，綜合了液壓PLC控製實驗設備的優點，采用了開放型綜合實驗台結構，經不斷創新改進研製而成的。是目前液壓傳動控製技術以及PLC可編程控製器控製技術於一體的綜合性實驗設備。實驗時，可以讓學生直觀、感性地進行對比並了解電、液各自具有的特點、特色、及優缺點等。培養學生的動手能力、設計能力、綜合運用能力以及創新能力。
液壓實驗元件主要采用北京華德液壓、天津天二液壓、科宇達液壓等產品。便於了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。同時，配備獨立的繼電器控製單元進行電氣控製，簡單實用。通過與PLC比較，可以加深對PLC可編程序控製器的了解及掌握。

二、實訓台特點:
1、本實驗台采用了鋼質噴塑實驗桌、高耐磨的桌麵板。整個實驗台結構合理，造型美觀。一張實驗桌可供多位學生進行液壓綜合實驗，優化共享資源，提高產品的性能價格比。操作麵積大，操作方便，美觀大方，堅固耐用。
2、采用了實驗專用“T”型鋁合金槽板，及“T”型專用螺母安裝固定，液壓元件可在鋁合金槽板中隨意定位安裝，特別適宜於工業液壓元件的液壓回路的裝拆實驗。在“T”型鋁合金槽板下方配有油槽，如學生在實驗過程中有油液溢出將直接流到油槽不會汙染實驗台，保證實驗過程的清潔幹淨。
3、良好的密封性能：采用本公司自行研發設計的快速閉鎖接頭，該接頭仿通用接頭標準設計生產，采用螺紋連接夾緊油管。與通用接頭相比具有結構美觀，操作簡單，加緊力大，連接性能好，密封性能好，同時能承受較大壓力，不漏油，工作穩定。如使用方在實驗設備中增加其他液壓元器件均可使用。適用於學生做性能，原理結構實驗。
4、元件固定板表麵采用印刷，與元器件一一對應，便於學生了解實驗台所有的元器件，並能迅速找到所需的元器件。
5、采用可編程與微機通訊：實現電氣自動化控製，可實現在先編輯及故障檢測。
6、利用此套實驗設備可獨立地進行液壓控製相應的基本回路及其應用實驗，以及 PLC編程及控製實驗；同時，也可綜合地進行相互配合的實驗：如實現電-液控製。
三、實訓台主要元件:

壓力表，溢流閥，節流閥，單向閥，液控單向閥，調速閥，順序閥，減壓閥，雙作用油缸，二位四通電磁換向閥，二位四通手動換向閥，二位三通電磁換向閥，“O”型三位四通電磁換向閥，“Y”型三位四通電磁換向閥，壓力繼電器，行程開關(常開）等。五、技術參數：

1、電源模塊：輸入電源AC: 220V 50HZ 輸出電源：DC 24/2A
2、輸入模塊：與PLC采用電纜9針232接口連接。連接後為PLC提供8路主令輸入信號（其中兩路為常閉信號），及通過信號插孔為PLC提供自動控製信號。
3、輸出模塊：與PLC采用電纜9針232接口連接。通過輸出接口插孔控製電磁閥通斷。
4、PLC可編程控製器：三菱FX1s-14MR型主機，8輸入、6輸出。（可根據客戶要求選擇）
5、繼電器控製模塊：與電源模塊連接後，進行主令信號控製，及提供自動控製信號接口進行自動控製。通過輸出插口控製電磁閥通斷。

6、液壓泵站：
（1）實驗專用定量葉片泵站：工作電源：AC：220V50Hz直流電機型號：130ZYT02，電機功率：750W 電機調速範圍： 0-1500轉/分安全限速範圍：1000-1500轉/分油泵型號：YB1-6.3,油泵輸出最高工作壓力：5MPa 油箱容積：25L
（2）三相工業泵站
工作電源：AC：380V×3 50Hz 電機功率：1.5KW 電機轉速：1420轉/分，液壓泵型號：VP-12-F/A3,油泵輸出最高工作壓力：7MPa 油箱容積：25L
7、實驗台外形尺寸： 1500mm×1000mm×820mm
8、實驗支架尺寸： 1100mm×910mm×740mm
四、實驗項目：

1、單級調壓回路

2、壓力調定回路

3、二級壓力回路

4、用減壓閥的減壓回路

5、變量泵和調速閥的複合調速回路

6、順序閥的平衡回路

7、進油節流調速回路（節流閥、調速閥）

8、回油節流調速回路（節流閥、調速閥）

9、旁路節流調速回路（節流閥、調速閥）

10、調速閥短接速度換接回路

11、兩調速閥串聯的速度換接回路

12、兩調速閥並聯的速度換接回路
