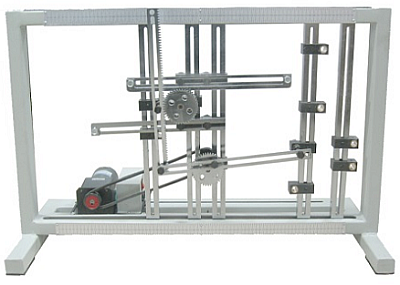

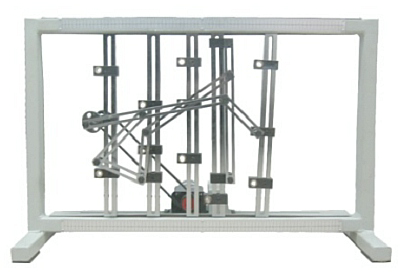

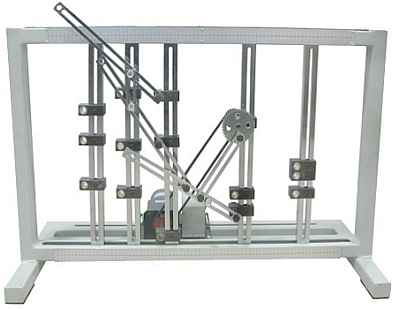

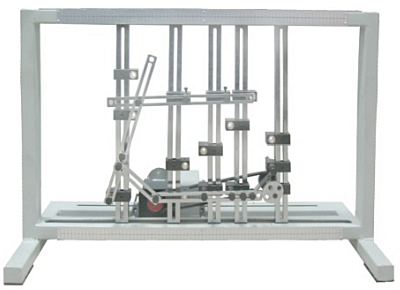

機構運動方案創新拚裝及仿真實驗台,機構運動方案創新拚裝及仿真

一、機構運動方案創新拚裝及仿真實驗台主要技術參數：
1、驅動交流電機功率N=90W，轉速n=10 r/min；
2、交流直線電機功率N=25W，位移速度n=10mm/s，行程L=700；
3、連杆從50-350mm不等，長度可無級調節；
4、帶傳動比為1：1.5，鏈傳動比為1：1.3；
5、正齒輪各三種m=2. Z= Z=28、34、42、51；
6、外形尺寸：1000×400×650mm；
7、重量：25kg。
二、基本配置：

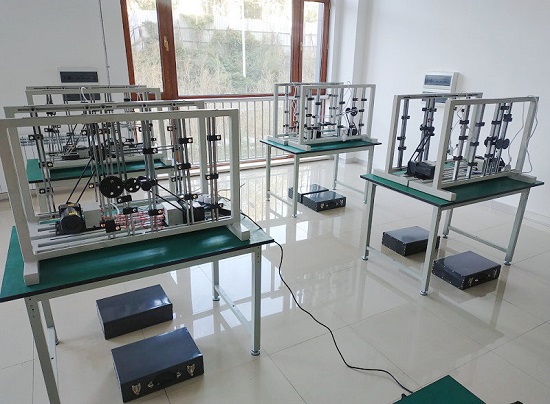

1、每套實驗台配有4台機架；
2、驅動交流電動3個，，交流直線電機1個；
3、軸類提供了100多個零件，主要供實驗時安裝各種迴轉體零件及輔助作用；
4、接頭類零件保證在實驗時，組合各種構件及連杆機構和傳動機構的需要；
5、連杆共有五種56個零件，連杆為長方形，基本連杆中最短為50mm，最長為350mm，可用於各種拚接，如組成五種平麵低副Ⅱ級杆組和四種平麵低副Ⅳ級杆組，超過350mm的杆可另行組裝連接加長而成；
6、齒輪齒條類零件：
⑴正齒輪各三種，M=2,α=20°Z=28、34、42、51；
⑵齒條一種4個零件：與齒輪模數相等，可通過連接件與齒輪配合使用，可組裝內齒條機構。
7、特殊傳動零部件：
1）凸輪組件（凸輪推回程均為正弦加速度運動規律）1套；
2）槽輪及撥盤組件1套；
3）棘輪及組件1套；
4）鏈輪鏈條1套;
5）不完全齒輪1對（m=1.5）；
6）配套工具、虛擬軟件光盤、使用說明書及實驗指導書各一套；
7）設備配有4個規範化零部件存放箱。
8、軟件說明：
1）實驗台所有零部件的三維實體圖、
2）12種運動副拚裝方案、
3）14種工程機械原理拚裝方案、
4）21種平麵機構運動仿真動畫、
5）9種三維機構運動仿真動畫、
6）拆卸分解過程爆炸演示。
1）曲柄搖杆機構
2）雙曲柄機構
3）雙搖杆機構
4）曲柄滑塊機構
5）曲柄（導杆）滑塊機構
6）曲柄（導杆）搖杆機構
7）II級杆組組合機構
8）移動推杆凸輪機構
9）擺動推杆凸輪機構
10）圓柱凸輪機構
11）槽輪機構
12）棘輪機構
三、實驗內容：
1、內燃機機構
2、鄂式破碎機
3、曲柄搖杆與搖杆滑塊機構
4、泵
5、攝影升降機
6、刨床導杆機構
7、具有急回特性的四杆機構
8、近似勻速輸出的往複運動機構
9、曲柄增力機構
10、可擴大行程機構
11、織布開口機
12、曲柄搖杆型插床機構
13、縫紉機導線、導針機構
14、近似勻速輸出的往複運動機構
15、實現有近似停歇過程的機構
16、壓力表指示機構
17、攪拌機機構
18、送紙機構
19、自動車床送料機構
20、雙向加壓機構
21、兩側停歇的移動機構
22、曲柄滑塊機構與齒輪齒條機構的組合
23、導杆齒輪齒條機構
24、多杆行程放大機構
25、六杆機構
26、雙擺杆擺角放大機構
27、轉動導杆與凸輪放大升程機構
28、起重機機構
29、鑄錠送料機構(翻轉機構)
30、擺動導杆型插床的插削機構
31、曲柄搖杆型插床的插削機構
32、衝壓送料機構
33、蒸汽機機構
34、實現給定軌跡的機構
35、壓包機
36、飛剪
37、內燃機
38、凸輪機構
39、齒輪齒條機構
40、間歇機構
…………………………………….。
四、性能特點：
1、根據機構組成原理和杆組（包括高副杆組）迭加原理設計，能使學生通過實驗進一步掌握機構組成理論，熟悉杆組概念和機械傳動的基礎知識，為創新設計奠定良好的基礎；
2、可組成性能各異的組合機構和機械傳動係統（拚裝方案多達120種以上），有利於培養學生機械傳動係統方案的設計能力；
3、本實驗裝置各傳動係統層次分明，聯接可靠，不會產生構件之間的運動幹涉或脫離，且能手動也可電動；
五、造型及表麵處理：
1、大氣美觀、實物感強、加工精細、無毛刺；
2、金屬外露件鍍鉻，表麵光亮無鏽斑；
3、鋼製件精加工表麵均作防鏽處理。
