一、產品概述：

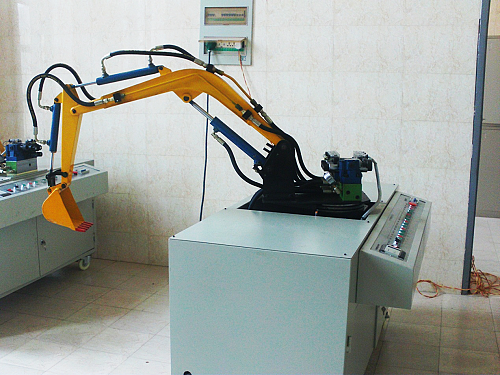

挖掘機液壓係統與PLC控製實訓裝置能模擬真實挖掘機工作裝置和回轉機構的各種動作，最高工作壓力可達7MPa，實訓台由液壓挖掘機工作裝置、回轉機構、液壓傳動係統、電器控製器件、可編程控製器（PLC）和實訓桌組成，可實現挖掘、提升、回轉、卸料等典型動作。其中，液壓傳動係統配備手動、PLC控製兩種方式，分別由四組手動換向閥和電磁換向閥實現。通過操控本實訓台，學生可以清晰地了解單鬥液壓挖掘機的液壓元件組成、液壓回路工作原理、典型動作控製方式和機械結構。

二、技術參數：

1、輸入電源：三相五線，AC380V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、液壓泵站：
（1）係統額定壓力6.3MPa；
（2）變量葉片泵-電機1套：采用內軸一體式安裝，噪音低；變量葉片泵：額定流量8L∕min，壓力7MPa；電機：交流380V電壓，功率1.5kVA。
6、電器控製單元
（1）PLC主機模塊：主機選用三菱FX1S-20MR主機，12路輸入8路繼電器輸出。
（2）配有控製模塊：電源模塊，PLC主機控製模塊，PLC控製按鈕模塊等。
三、主要特點

1、挖掘機液壓係統與PLC實訓裝置主要由挖掘機實訓台、液壓泵站、液壓元件和手動控製器件、可編程控製器（PLC）等組件組成。
2、挖掘機實訓台為鐵質雙層亞光密紋噴塑結構。
3、通過機械控製，先進的PLC自動控製與PLC編程及監控技術於一體，靈活實現其功能。
四、主要功能：
1、液壓傳動各部件及工作原理觀摩、拆裝實訓；
2、液壓控製係統原理學習與分析；
3、挖掘機仿真作用、鏟鬥和鬥杆複合進行工作實訓；
4、回轉作業，動臂提升同時平台回轉；
5、卸料作業、鬥杆和鏟鬥工作同時大臂可調整位置高度；
6、返回、平台回轉、動臂和鬥杆配合回到挖掘開始位置；
7、PLC指令編程，梯形圖學習實驗；
8、PLC編程軟件的學習應用；
9、PLC與計算機通訊及在線調試；
10、PLC在液壓傳動控製中的應用及控製方案的優化實驗；
