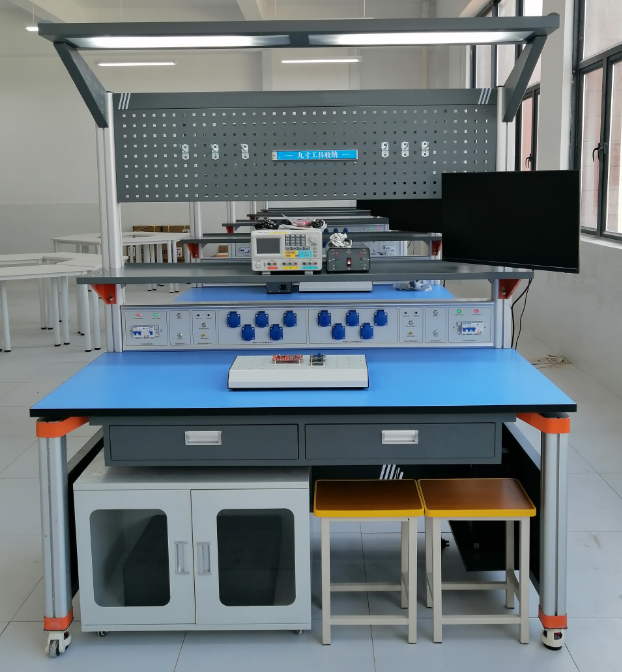

一、MY-F6 電子產品裝調創新實訓平台-概述
設備以能力為本位,以就業為導向,緊密結合實際生產和職業崗位的技能要求,人性化的細節設計,引入工程係統設計概念,注重產品的通用性與升級性,使得設備整體簡潔大方,使用靈活方便,牢固耐用。可完成中小型電子產品的裝配、調試和檢修等實訓,使學生掌握電子產品裝配和調試的基本技能,同時可滿足進行電子製作、電子設計大賽、課程設計、畢業設計等綜合性、設計性、創新性的實訓要求。

二、設備技術指標
1.工作電源:兩相三線 AC 220V±10%  50Hz
2.溫度:-10~40℃;環境濕度:≤90%(25℃)
3.外形尺寸:長×寬×高=1600mm×800mm×2000mm
4.整機功耗:≤1KW
5.安全保護措施:具有接地保護、漏電保護功能,安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、設備功能特點
該設備主要由工作台、實訓屏、實訓屏模塊、工具櫃、儀器儀表、工具套件等組成。
1、工作台:
主體結構全部采用高性能表麵氧化的鋁型材及一次成型鋁壓鑄框架連接構件,連接構件采用壓鑄成型工藝(非焊接工藝),經機加工、拋丸、噴砂,表麵靜電噴塗工藝,安裝方便、快捷,用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝,表麵氧化處理,截麵尺寸:70×70mm,四麵帶槽,槽寬約8mm,端部配套塑料堵頭固定安裝萬向輪,方便實驗台挪動及擺放。整機既堅固耐用,美觀大方。
桌麵采用25mm厚高密度纖維板,桌麵直嵌無異味絕緣膠墊,絕緣截麵封邊,桌麵具有耐磨、抗靜電及易清潔等特點,桌麵尺寸1600×800×25mm,桌麵底部固定在40mm高度的鈑金襯板,鈑金襯板再與壓鑄構件固定支撐腳立柱型材,使實驗台和桌麵結合更加牢固。整體高度按人體工程學要求設計為800mm±20mm,滿足2名學生同時的操作空間。儀器台麵尺寸≥1500×340×25mm,采用3mm的鈑金固定主結構立柱,台階高度285mm,傾斜防滑落設計,滿足擺方常用儀器的要求,也可以擺放電腦顯示器。
桌麵下方裝有儲物抽屜和鍵盤托盤,抽屜尺寸≥650×360mm,鍵盤托盤≥640×360mm,可左右互換。采用靜音式滑軌,表麵經純環氧樹脂塑粉高溫固化處理。桌底側梁可裝電腦主機托盤,可選左側或右側安裝。
2、實訓屏:
安裝於儀器台麵下方,裝配有220V交流電源輸出12路:接口采用10A/250V五孔防水插座,分別位於實訓屏前麵板和頂麵板,由過載開關分2路控製。交流低壓電源2路(0、3、6、9、12、15、18、24V/2A)。頂部電源可用作示波器、信號源、電腦主機等儀器使用。麵板電源可做為電烙鐵、熱風焊台、電源模塊工作電源等。
照明:在實訓台頂部和儀器台麵下方,控製屏左右同事設置開關控製。
靜電手環報警器:內置防靜電設備報警器2路:實時監測操作人員的靜電設備佩戴情況及地線的接入大地情況,遇異常狀況立刻自動警報。
3、網孔工具掛板:二階桌麵上方掛放網孔板,網孔大小10mm×10mm,網孔數大於等於35×9個,搭配6隻100mm掛鉤,及磁吸條。
4、工具櫃:不含輪尺寸 720mm×500mm×485mm(長×深×高),用優質冷軋鋼板焊接而成,表麵靜電噴塑。工具櫃下裝帶刹車的萬向輪,使工具櫃可以隨意固定和移動,可放置實訓電路板、元器件、工具、耗材等。
5儀器:
(1)可編程線性直流穩壓電源
1、★路獨立連續可調輸出,雙通道(0-30V,0-3A無級可調)獨立可調輸出 ,第三路(0-6V,0-3A無級可調)連續可調輸出,總功率不低於198W;、配置有智能型溫控風扇,保證電源長時間穩定輸出;
2、數據保存不低於10組,定時輸出設定不少於100組;
3、出色的電源調整率,CV≤0.01% + 3 mV;CC≤0.1% + 3 mA;
4、出色的負載調整,CV≤0.01% + 3 mV;CC≤0.01% + 3 mA;
5、超低噪聲和紋波(20Hz~20MHz):CV≤300 μVrms / 3 mVpp;CC≤4 mArms;
6、高精度輸出分辨率,電壓輸出分辨率不低於1 mV;電流輸出分辨率不低於1 mA;
7、設置精度電壓不低於0.03% +10 mV,電流不低於0.1% +8 mA
8、顯示不低於4英寸高分辨率TFT液晶顯示,分辨率不低於480*320,仿LED顯示方式,可同時顯示三路輸出信息;
9、豐富的接口:USB Host & USB device、RS-232、LAN口;支持SCPI通信,Labview通信,並提供數據編程手冊;用戶可自行通過USB口進行係統升級;
10、支持數據記錄功能,可記錄10K組數據,可對輸出電壓、電流、功率情況進行記錄,並支持圖形與表格兩種顯示方式;
11、優秀的變壓器性能,整機重量大於9.8 kg;
(2)數字示波器
1、★帶寬:100M,雙通道;
2、★實時采樣率:1G Sa/s。
3、★8寸高清液晶屏,分辨率不小於800*600,15*10網格顯示,波形顯示細膩(可選配觸摸屏);
4、★存儲深度:不低於 80M點;
5、最大波形刷新率不低於70000次/秒;
6、★具有自動跟蹤測量功能,示波器可以持續跟蹤被測信號變化,自動調整觸發類型、電壓檔位、時基檔位到合適位置(無需手動幹預),便以查看被測信號波形細節。(並非自動設置功能)
7、★兩個通道垂直檔位分別由兩個獨立的旋鈕控製,使操作更便捷。
8、具有電流測量功能,方便電壓、電流切換測量。
9、便捷的一鍵式設計,支持一鍵式打印和一鍵恢複出廠設置。
10、具有USB device,USB host,P/F,LAN等接口;並支持SCPI,Labview通信,方便二次開發,同時提供編程手冊。
11、★支持加、減、乘、除、開方、積分、微分、自定義數學運算及數字濾波等運算功能;
12、★配置FFT功能,支持分屏顯示功能,支持Hamming、Rectangle、Blackman、Kaiser、Bartlett 6種窗口模式,支持Vrms與dB切換。
13、具有COPY功能,可選擇原底色存儲,也可選擇純白底色存儲,方便教師及學生編輯文件時調用。
14、★通道菜單支持電壓/電流顯示切換,電流測量範圍不小於100.0mA/V ~ 1KA/V;
15、配置不少於38種自動測量項:峰-峰值、平均值、均方根值、周期均方根值、遊標均方根值、頻率、周期、工作周期、最大值、最小值、頂端值、底端值、幅度、過衝、預衝、上升時間、下降時間、相位、正脈衝、負脈寬、正占空比、負占空比、延遲A→B↓ 、延遲A→B↑ 、正脈衝個數、負脈衝個數、上升邊沿個數、下降邊沿個數,FRF、FFR、FRR、FFF、LRR、LRF、LFR、LFF、麵積、周期麵積等;
16、具備不少於邊沿、視頻、脈寬、斜率、欠幅、窗口、Timeout、第N邊沿等觸發類型,支持邏輯觸發,總線觸發(I2C、SPI、RS232、CAN);可選配解碼功能;
17、★10、內置鋰電池,13200mAH(選配),使用時間不小於4小時,方便戶外測試。同時可以浮地測量,直接觀察220V市電。
18、支持與信號發生器,電源,萬用表組建互聯網實驗室管理;
3任意波信號發生器
1.★2通道輸出,具備幅度鎖定、頻率鎖定、通道複製,14bit分辨率。
2.★帶寬不低於60MHz,采樣率不低於500MSa/s。
3.★不低於7寸大屏幕顯示,具有電容觸摸屏,支持多點觸控,支持任意波觸摸屏編輯。
4.★正弦波、方波、鋸齒波、脈衝波、噪聲、諧波以及包含sinc、指數上升、指數下降
心電圖、高斯、半正矢、洛侖茲、雙音頻、DC電壓不低於150種任意波輸出。
5.輸出幅度:1mVPP-10VPP(50Ω),2mVPP-20VPP(高阻。)
6.幅度分辨率:1 mVpp or 4 digits。
7.直流偏移範圍:±(10 Vpk – Amplitude Vpp/2)。
8.★正弦波輸出:1 μHz ~60MHz。
9.★方波輸出:1μHz ~ 30MHz。
10.★脈衝波輸出:1μHz ~ 25MHz。
11.噪聲:60MHz (-3dB,典型值)。
12.★任意波:1 μHz - 15MHz,支持10M點任意波編輯
13.★輸出調製波:AM、DSB-AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、3FSK、4FSK、OSK、PWM、SUM。
14.支持掃頻和脈衝串輸出
15.諧波:次數≤16次,諧波類型有奇次、偶次、順序、自定義模式。
16.內置7位高精度頻率計,頻率範圍100mHz ~ 200MHz。
17.支持SCPI通信功能、labview 通信功能。
18.接口:USB Host, USB Device,LAN,COM(選配)。
4數字萬用表
1.5/6位測量精度
2.★標配真有效值、自動量程功能
3.★藍牙4.0無線傳輸,傳輸穩定,功耗低
4.★具有記錄儀功能,支持離線記錄。
5.★記錄圖表模式,分析變化趨勢
6.★手電筒功能,輕鬆應對黑暗環境
7.★支持安卓、蘋果、Windows係統
8.測量功能:直流電壓:0-1000V、交流電壓:0-750V、直流電流:0-20A、交流電流:0-20A、電阻:0-60MΩ、電容:0-60mF
9.具有頻率 、占空比、溫度等功能。
10、交流帶寬:(20 - 1000) Hz
11、支持NCV非接觸電壓感應
