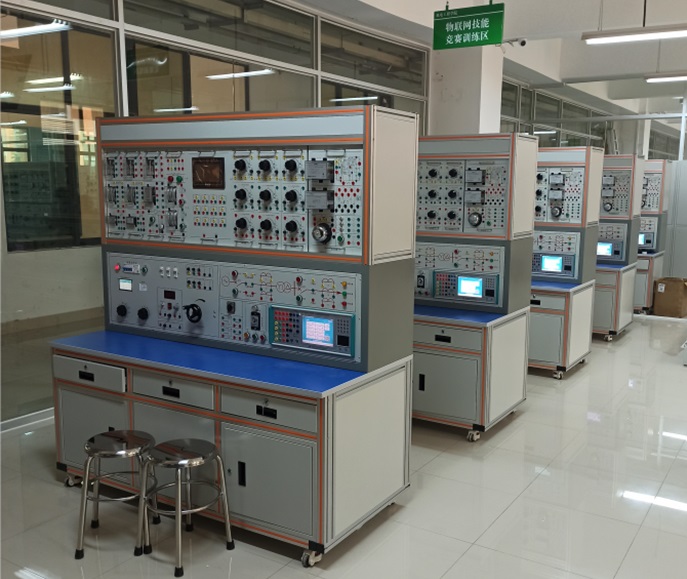

創新電力係統繼電保護實訓裝置

MY-B3 創新電力係統繼電保護實訓裝置是根據《電力係統繼電保護、電力工程、電力自動化、電力係統微機保護等課程的教學要求，主要麵向大中院校電氣工程及其自動化、建築電氣與智能化專業學生。承擔供配電技術、工廠供電、電力係統分析等課程的實驗實訓及畢業設計。

一、技術指標：
1、輸入電源：三相 380V±5% 50Hz
2、工作環境：溫度-10℃-＋40℃　相對濕度≤85% 海拔≤4000m
3、裝置容量：<3kVA
4、外形尺寸：1700mm×800mm×1800mm±50mm；
二、實訓裝置特點：
▲1.實驗台采用開放式模塊設計，以工業標準型材為主體框架，骨架主體采用4080重型鋁合金材料構成，型材壁厚度為2.5mm，表麵電泳塗層工藝。麵板采用印刷專用特製飛機儀表麵板工藝，持久耐用，永不掉色，配置靈活。實訓台四周采用鈑金封板。冷拉鋼板通過激光切割、折彎、焊接、打磨加工而成，表麵平整、外表麵鈑金經磷化酸洗等8道防鏽工序、表麵采用粉末靜電塗裝，紅外高溫快速凝固、漆膜厚度≥60um，保證膜厚均勻平整，保證平台堅固耐用，整體顏色美觀協調。櫃體後下側留有電源輸入線。
2.平台底部安裝4個萬向可調節腳輪，設備搬運移動時、調節駐停腳杯上升，萬向輪移動。調備駐停時，通過調節腳杯下降，用於鎖定設備停放固定位置、同時可設備進行水平調整。
3.平台配置兩個大抽屜、櫃門，用於放置工具、存放掛件及資料等。抽櫃采用冷軋鋼板結構、表麵啞光密紋噴塑，結實牢固、外形美觀大方。抽櫃導軌為黑鋼靜音雙節導軌，穩定承重。
4.桌麵采用E1級麵板，甲醛釋放量≤1.0mg/L。熱膠封邊。采用優質膠水。四周PVC封邊。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。
三、實訓控製屏
▲實訓控製屏包括：電源控製模塊、電力智能管理監測保護係統、微機保護裝置套件、一次係統模擬接線圖、微機型繼電保護測試儀、智能故障設置與考核模塊、負載、模擬斷路器、各種帶燈操作按鈕等。
1.電源控製模塊
1）滿足國家標準，在實驗裝置的電源輸入端設有電流型、電壓型漏電器，控製屏內、外或強電輸出有漏電現象，即刻警告並切斷總電源，確保人身安全保護和設備安全保護。
2）調壓器輸出接有高靈敏度的電子線路過流保護和保險絲雙重保護功能，相間電源、線間電源過電流或直接短路均能自動保護。
3）高功率直流電源模塊提供220V(8A)勵磁電源及40～250V(8A)連續可調穩壓電樞電源(具有過壓、過流、過熱及短路軟截止自動恢複保護功能)各一組，並設有直流數顯電壓表及切換開關。
2. 電力智能管理監測保護係統
電力智能管理監測保護係統有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能；可在PC端或手機App實時監測係統的相電流、平均相電流、相(線)電壓、平均相(線)電壓、頻率、各相有功功率、總有功功率、各相無功功率、總無功功率、各相視在功率、總視在功率、各相功率因數、平均功率因數。電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，隻能通過PC端遠程清除故障後，才能上電成功；PC端具有統一管理功能，支持遠程送電、斷電、一鍵開關機功能，支持語音報警：當設備出現故障時PC端平台有相應的語音報警提示，並以鮮明的顏色區分顯示該設備；模塊支持無線4G和有線以太網與手機APP和PC端雲平台通訊，也可以在沒有網絡的情況下，離線獨立運行。
四、實訓功能模塊
1．繼電保護控製組件
繼電保護控製組件包含：電壓繼電器、電流繼電器、功率方向繼電器、出口中間繼電器、信號繼電器、時間繼電器、中間繼電器、閃光繼電器、衝擊繼電器、負序電壓繼電器、重合閘繼電器、差動繼電器、按製按鈕、開關、信號燈、指示燈、電鈴控製部件組成。
2.電氣二次控製回路組件
二次控製回路組件包含：光字牌組件、斷路器、斷路器觸頭、電動分合閘回路、手動分合閘回路、斷路器位置指示燈、分閘時間模擬繼電器、合閘時間模擬繼電器、萬能轉換開關、預告信號光字牌、分合閘位置指示燈、低壓斷路器等組成。
3.多功能儀表組件
多功能儀表組件包含：數字式電秒表、高精度直流數字電壓表、高精義直流數字電流表、真有效值交流電流表、真有效值交流電壓表、指鈕開關、指示燈組成。
4.可調電阻箱組件
可調電阻箱組件包含：20Ω/2.8A×2瓷盤電阻、72Ω/1.45A×2瓷盤電阻、800Ω/0.44A×2瓷盤電阻、16Ω/3.1A×2瓷盤電阻、37.2Ω/2.2A×2瓷盤電阻、2.5KΩ/0.25A×2瓷盤電阻、90Ω/1.3A×2瓷盤電阻、900Ω/0.41A×2瓷盤電阻、相序檢測元件部件組成。
五、試驗監控組件
1）實驗發電機組件由：三相同步發電機、直流電動機、速度傳感器等相關部件組成。
2）微機調速係統組件由：人機交互界麵、數字直流調速器等器件組成。
3）控製係統儀表組件由：相關電樞、勵磁、工作電源的電壓表、電流表、及功率、頻率表組成；
4）直流調速器
直流調速器由微處理器、三相全控晶閘管橋、反時限過電流、顯示模塊等組成。
5）可控微機勵磁係統
▲可控微機勵磁係統由：人機交互界麵、勵磁變壓器、三相晶閘管整流橋、滅磁回路、起勵回路、交、直流開關、交、直流電壓、電流表、各電量傳感器、接觸器等元件及控製回路組成。（提供可控微機勵磁係統組成設計方案作、功能原理圖作為評審依據，不提供或提供不符合要求視為不滿足。）
6）.微機準同期控製器
微機準同期控製器係統電壓精度優於0.2%可滿足全自動準同期合閘、半自動準同期合閘、路器合閘時間測定、頻率差整定範圍：±0.5Hz。
7）.可控勵磁發電係統控製回路。
可控勵磁發電係統控製回路具發電機並網控製回路、起勵回路、勵磁保護回路、滅磁回路、欠勵限製電路、過勵限製電路、移相觸發電路整流變壓器及整流主電路、發電機電壓檢測與調差電路、同步信號、手動/自動無擾動切換回路、過壓保護回路等。
六、開展實驗的模塊及連接線配件
相關功能模塊、高可靠實驗連接線、配套工具、備品、資料等。
七、實訓內容
1、繼電器構造、工作原理和特性實驗
1）電磁型電流繼電器實驗
2）電磁型電壓繼電器實驗
3）電磁型時間繼電器實驗
4）信號繼電器實驗
5）中間繼電器實驗
6）差動繼電器特性實驗
7）晶體管負序電壓繼電器實驗
8）衝擊繼電器特性實驗
9）功率方向繼電器特性實驗
10）反時限過流繼電器特性實驗
11）變壓器差動保護實驗
2、繼電保護實驗及綜合實驗
1) 6~10KV 線路過電流保護實驗；
2）線路過電流保護實驗
3) 低電壓起動過電流保護及過負荷保護實驗；
4) 複合電壓起動過電流保護實驗；
5）電流閉鎖電壓速斷保護實驗
6) 電壓閉鎖電流速斷保護實驗；
7) 單側電源輻射式輸電線路三段式電流保護實驗。
8）功率方向過流保護實驗
9）發電機過電壓保護實驗
10）非同期閉鎖原理實驗
11）反時限過流保護動作特性實驗
12）反時限保護各變量關係特性實驗
3、電氣二次控製回路實驗
1）重複動作手動複歸中央音響信號裝置實驗
2）重複動作自動複歸中央音響信號裝置實驗
3）具有燈光監視的斷路器控製回路實驗
4）裝設跳躍閉鎖繼電器的斷路器控製回路實驗
5）方向距離保護及二次控製回路實驗
6）閃光繼電器構成的閃光裝置實驗
4、自動裝置與繼電保護實驗
1）自動重合閘保護實驗
2）自動重合閘前加速保護實驗
3）自動重合閘後加速保護實驗
4）備用電源自動投入實驗
5）同期電源部分測試實驗
6）自動準同期條件測試實驗
7）自動準同期線性整步電壓（相敏環節）測試實驗
8）自動準同期導前時間整定及測量方法實驗
9）自動準同期壓差閉鎖與整定實驗
10）自動準同期頻差閉鎖與整定實驗
11）自動準同期相差閉鎖與整定實驗
12）合閘部分整體檢測（半自動準同期並網）實驗
13）自動準同期頻差方向測量回路實驗
14）自動準同期調頻脈寬整定實驗
15）自動準同期調頻部分整體檢測（自動準同期並網）實驗
5、勵磁發電係統綜合實訓、考核實驗
1) 各種信號與波形觀測；
2）手動準同期和自同期並列綜合實驗；
3）準同期並列實驗；
4）同步發電勵磁控製實驗；
5）同步發電機參數測定綜合實驗；
6）同步發電機起勵實驗；
7）同步發電機強勵實驗；
8）不同a（控製角）的勵磁電壓波形觀測實驗；
9）不同控製方式運行調節及其相互切換實驗；
10) 過勵限製實驗；
11）欠勵限製實驗；
12) 調差特性實驗；
15）勵磁係統相序和極性檢測實驗；
16）可控功率整流主電路實驗；
17）可控勵磁係統主電路保護實驗；
18）可控勵磁發電係統控製、保護、信號電路綜合實驗；
19）人機交換式可編程控製數字調試係統核心的調試係統設計；
20）人機交換式可編程控製為核心的勵磁係統設計；
6、電力係統綜合實驗
1）單機-無窮大係統穩態運行方式實驗
a.單回路穩態對稱運行實驗;
b.雙回路對稱運行與單回路對稱運行比較實驗;
c.單回路穩態非全相運行實驗）
2）電力係統功率特性（功角）和功率極限（靜態穩定性）實驗
a.無調節勵磁時，功率特性和功率極限的測定；
b.手動調節勵磁時，功率特性和功率極限測定；
c.微機自並勵時，功率特性和功率極限的測定；
d.微機它勵時，功率特性和功率極限的測定；
e.單回路、雙回路輸送功率與功角關係實驗
