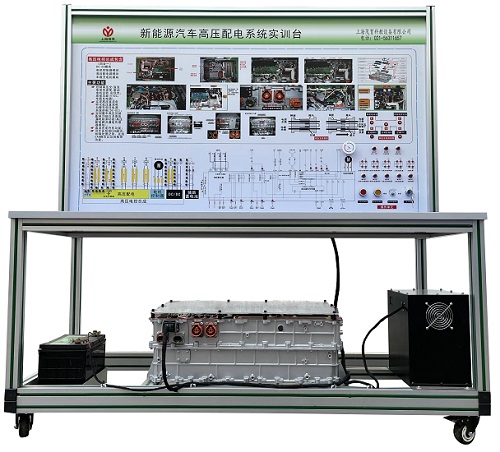

新能源汽車高壓配電係統實驗台

一、MYXNQ-27B 新能源汽車高壓配電係統實驗台-產品簡介
該實訓平台采用高壓電控總成真實器件製作的實驗實訓台架，可完成純電動汽車充配電係統相關的實驗實訓內容，充配電係統實物硬件平台連接使用。適合於各類院校對純電動汽車充配電係統等理論和維修實訓的拆裝與維護、結構與原理認知、係統操作、功能動態演示、故障檢測與診斷教學需要。

二、功能特點
1、實訓台與動力電池與電驅動等台架連接，展示高壓配電控製與充電係統的結構與原理、動態演示高壓配電控製與充電係統工作過程。
2、高壓配電箱與動力電池包上蓋半透明改裝，展示內部控製器件結構。
3、麵板采用4mm厚鋁塑板，立式安裝麵板UV平板噴繪打印有彩色完整標準係統圖板；學員可直觀對照圖板和實物，認識和分析係統的工作原理。
4、麵板上安裝有檢測端子、可直接在麵板上檢測係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、安裝故障模擬係統，能實現低壓電路係統故障設置及診斷排除，可設置常見故障的設置及考核故障點10個。
6、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕並易於清潔，台麵寬40CM,經久耐用不生鏽，帶4個帶自鎖裝置萬向腳輪，便於移動。
7、配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。
8、安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
三、技術規格
1、外形尺寸（mm）：1500×700×1700(長×寬×高)
2、麵板外形尺寸：1448×940mm（長*寬）
3、移動腳輪：100*60mm
4、工作溫度：-40℃～+50℃
5、高壓動力母線電源：339.2V
四、實訓（實驗）項目
1、純電動汽車充配電係統認知。
2、純電動汽車充配電係統基本控製原理與工作過程驗證實訓。
3、純電動汽車高壓線路的高壓互鎖基本控製原理與工作過程驗證實訓。
4、純電動汽車整車高壓區認知實訓。
5、模擬測量漏電可能發生的區域、漏電的狀態實訓。
6、純電動汽車充配電係統測量與維護體驗實訓。
五、基本配置
(比亞迪e5 EV450純電動汽車)國標充電槍與充電座、車載充電機、高壓配電箱（帶各類高壓繼電器與保險絲）與充電係統、高壓電控總成、漏電傳感器模塊、絕緣傳感器模塊、安全維修塞模塊、漏電模擬操作單元、高壓安全係統操作單元、操作控製台、訓練控製按鈕、一體化全鋁合金型材搭建的移動台架（1500×700×1700mm ,帶自鎖腳輪裝置，帶安裝檢測端子的原理麵板1448×940mm）、故障考核係統、設備操作說明書。

---
