智能電梯實訓室主要設備得介紹及開展主要實訓項目

智能電梯實訓室是麵向機械工程學院機械設計與製造、模具設計與製造、機電一體化以及電機與電器專業設置的專業實驗室。主要承擔全國職業院校職業技能大賽《智能電梯維修與裝調》賽項的訓練任務，也可為《機械設計》、《PLC技術》、《電工電子技術》等課程提供實驗、研究的場所。
一、實訓室主要設備介紹：
實訓室現主要由電梯控製技術綜合實訓裝置（二座四層群控電梯、仿真實物）構成，另外還配有小一字螺絲刀、小十字螺絲刀、長柄螺絲刀、剪刀、剝線鉗、電工鉗、尖嘴鉗、斜口鉗、電烙鐵、試電筆、焊錫絲、鑷子、活動扳手、內外六角扳手、便攜式萬用表、保險絲、0.75mm2導線（紅、綠、黃、黑）、0.3 mm2導線（綠）、號碼管、接線端子等常用拆裝接線工具及耗材。可進行電梯機械部分安裝、電梯線路連接、電梯程序控製等實驗，通過實驗，讓學生更好地理解電梯控製的理論知識，熟練電梯維修與裝調賽項的各部分操作，為參加職業院校職業技能大賽《智能電梯維修與裝調》賽項做好充分的準備，同時也為今後從事智能電梯行業相關工作打下良好的基礎。

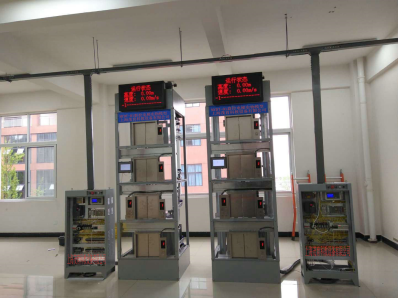

1、MYDT-01群控電梯實物模型

本模型是專門為職業院校開設的電氣自動化、機電一體化、機械製造與自動化等相關專業而研製的，裝置根據智能建築中升降電梯的機構按照一定的比例縮小設計，所用設備、器件與實際電梯基本一致，采用槽鋼方管框架結構整體設計，正麵使用茶黑色有機玻璃麵板，融低壓電氣、PLC、變頻調速、智能人機、傳感檢測、視頻監控、智能考核係統等於一體，實現智能電梯複雜的開關量控製、時序邏輯控製。通過該裝置的操作訓練可考核學生掌握智能電梯的裝調與維護綜合能力，如電梯呼梯盒的安裝、井道信息係統的安裝、平層開關檢測位置調整、門機機構調整、電氣控製櫃的器件安裝、接線、變頻器參數設置、PLC編程與調試、電梯群控功能調試、電梯故障排除、運行維護等，除了滿足專業實訓教學，還能開展技能考核實訓。
1）設備高度仿真：按照實際電梯縮小比例設計，包含電梯全部要素，電梯為四層，高度3米。
2）透明結構設計：電梯內部結構、運行過程一目了然。使學生能夠很直觀、透徹地了解、掌握電梯的結構及其動作原理。
3）設備為二座四層群控電梯，每部電梯係統均由一台PLC控製，PLC之間通過通信模塊交換數據，電梯外呼統一管理，接近現實中的樓宇電梯控製。學生通過本裝置實訓，不但可以練習單座電梯控製、提高故障的檢測和排除能力，還可以學習電梯群控技術。
4）智能電梯具有機械故障設置和智能故障設置兩種設置方式，方便用戶操作。
技術性能：
1）輸入電源：三相五線製AC380V±10%，工頻50Hz；
2）工作環境：溫度-10℃～+40℃ ，相對濕度＜85%(25℃)，海拔＜4000m；
3）裝置容量：＜1.5KVA；
4）整機尺寸（對象+控製櫃+電腦桌）：4360mm×860mm×3000mm；
5）單台電梯尺寸：980mm×860mm×3000mm；
6）控製方式：開關量/數字量雙控及VVVF技術；
7）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。

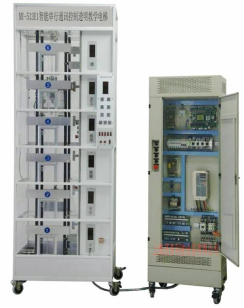

2、MY-513E1 智能串行通訊控製透明教學電梯

本裝置采用了實際電梯中應用中最廣泛的智能串行通訊電梯專用控製係統，它包括主控器（主控電腦CPU板）、轎廂控製器、指令控製器、樓層顯示控製器進行智能控製和安川變頻器(VVVF)調壓調速調頻驅動。本電梯是根據最常見的升降式電梯結構，采用鋼管焊接一體而成，表麵經過磷化噴塑處理、具有良好的結構剛性。為了便於教學，電梯各重要機械部件均采用透明有機玻璃,完全仿照真實電梯的結構縮小精製而成。 (包括：限速器、轎廂、層門及門廳立麵、轎門、轎廂、機房底板、導軌支架……)為了使電梯運行控製更加精密可靠逼真，設計了與實際電梯比例縮小的鋁合金轎廂對重導軌、及轎門門機導軌、層門導軌。
它完全符合電梯製造與安裝安全規範的相關國家標準。參考了《電梯故障及排除》、《交流調速電梯原理設計及安裝維修》等教材。專門配合特種設備檢測中心、大中專院校、技校、職業學校、勞動就業培訓中心、電梯上崗證操作培訓、電梯維修保養及物業管理等有關電梯專業和工業自動化專業課程而開發的實訓教學設備。該型產品總體分為兩大部分：透明井道部分和實際電梯的電氣控製係統部分。功能及工作原理與實際電梯完全一樣，真正做到使學員學有所用、學以致用。
主要技術參數：
1）透明井道外形尺寸：900（長）×600（寬）×2530（高）mm    2）淨重量：135kg
3）載重量：5kg      4）曳引機 減速比：1:15                 5）模數：1.5（蝸輪減速器）
6）曳引電動機型號：YS-5634W      7）電壓：380V             8）功率：0.18KW
9）轉速：1400rpm                10）電梯平層機構：旋轉編碼器/光電開關
11）總功率：1.5KW
12）電氣控製櫃外形尺寸：650（長）×385（寬）×1795（高）mm
13）輸入電壓：AC380±7% 50HZ（三相五線製）
14）控製方式：主控CPU (VVVF)變頻器調壓調速調頻全集選控製
15）結構形式：6層站              16）層站形式：6層6站6門
17）變頻調速器： 型號：安川A1000    功率：1.5KW    輸入電壓：400V級60HZ    電流：3.2A
18）電氣控製櫃重量(淨重)：100Kg

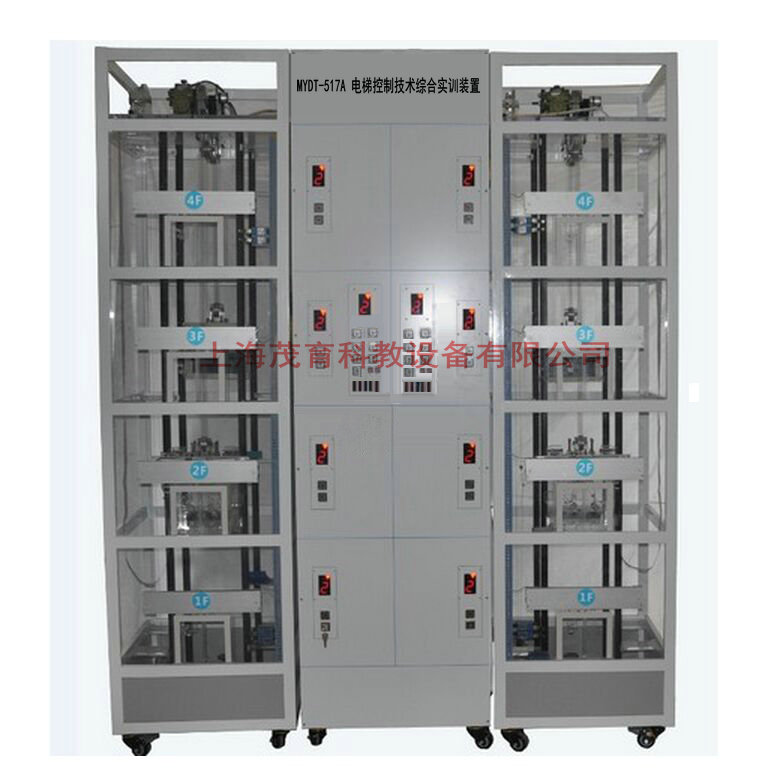

3、MYDT-517A 電梯控製技術綜合實訓裝置

二、開展主要實訓項目：
1、智能電梯機械安裝
2、智能電梯接線櫃安裝
3、觸摸屏控製
4、單機運行實驗
5、群控運行實驗
6、智能電梯故障排查
