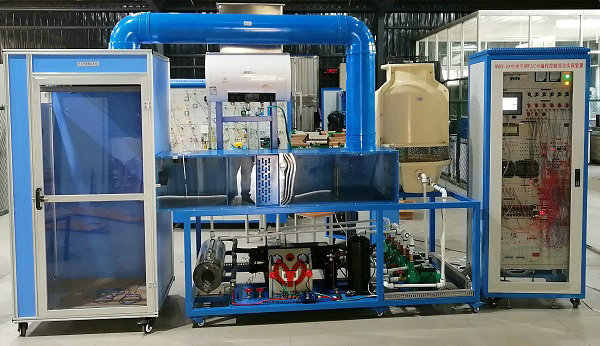

中央空調實驗設備,中央空調實訓裝置,中央空調實驗台

一、MYKT-19 中央空調實驗設備-產品概述：

本實驗設備是根據（製冷和空調運用與維修專業儀器設備配備標準）、職業教育課程改革和教材建設規劃”的教學要求，結合生產實際和職業崗位的技能要求研製和開發的產品。

該裝置適合高等職業院校、中等職業學校及本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控製、電氣技術應用、電機與電器、製冷和空調設備運用與維修等專業的《製冷空調機器設備》、《製冷空調裝置的安裝操作與維修》、《製冷空調自動化及機電一體化》、《空氣調節技術與運用》等課程的教學與實訓。

二、設備特點：

1、中央空調實訓考核裝置是根據建築電氣，樓宇智能化精心設計的綜合實驗裝置，結合當前安防領域的先進技術，從教學實驗的要求的角度出發，以工程化的設計理念完整的實現了中央空調全空氣調節係統的工作過程。

2、綜合性；采用國內先進的二次回風係統，在同一台實驗台上完整的完成

不同製冷係統工況

3、工程化；整套控製係統大部分采用工業現場實際應用部件

4、開放性；裝置采用透明化，開放性設計，學生能夠清晰的了解整個係統工作原理

5、安全保護；裝置設有強電漏電係統裝置

6、實用性強控製器采用一台三菱PLC FX3U－48M及相關繼電器、控製開關、指示燈、標準通信接口可編程控製器，上位機軟件實時顯示係統運行狀態及數據。

7、直觀性強實訓裝置直觀展示了中央空調的係統結構、工作原理，可清楚的看到製冷循環係統結構及主要部件的實物，係統還配置有係統完整流程圖、交流電壓表、交流電流表、真空壓力表、信號指示燈使整個係統的實時工作狀態一目了然；便於教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察製冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。

8、綜合性強整套實訓裝置集製冷係統、電氣控製係統、故障模擬係統於一體，滿足對實訓的要求。

9、中央空調製冷、製熱循環輸送管路：用最新型色鋁塑管以及銅件連接,並標有明顯的走向標誌。輸送管路經電磁閥、風機盤管輸送給模擬房間或模擬風管、根據所需調節風速開關或風量。

10、帶電腦串行接口,組成智能化測試裝置：係統的控製軟件采用全漢化菜單式操作。測溫器是高精度的熱電鍋,自A/D摸數轉換器轉換成數字信號,經Rs232電腦接口輸出,在電腦安置相關程序之後,屏上清楚記錄、采樣、通過打印機輸出進行理論分析。

三、技術參數：

1、電源：三相五線 AC 380 V±10% 50Hz；

2、最大供冷量：7.5kW；

3、最大輸入總功率：6.5kW；

4、製冷額定功率：7.5.kW；

5、最大堵轉電流：50A；

6、製熱額定功率：2.0kW；

7、額定輸入電流：7A；

8、循環風量：700m3/h；

9、製冷劑：R22；

10、漏電動作電流：≤30mA；

11、噪聲：35－40dB（A）；

12、安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準。

四、設備的配置：

1、控製器係統配置：

控製係統由可編程控製器、數據采集、力控組態軟件等組成。控製器采用三菱PLC FX3U－48M可編程控製器，並加有一個16點的壓力擴展模塊和兩個模擬量采集模塊。係統具有手動和自動兩種控製方法控製，並且可通過上位機力控軟件監測係統運行工況，即係統中製冷狀態、製熱狀態、溫度大小、設備運行狀態等情況。通過PLC模擬量模塊采集溫度等相關係統參數對整個係統進行自控。通過對PLC程序編輯，可改變係統的控製過程。組態軟件借助於Windows 2000/XP多任務環境，是本係統的管理與調度的中心，實現對整個係統的集中管理、以及對整個樓宇的被控設備進行監測、調度、管理，實現設備的聯動控製。在不接對象時，還能完成中央空調電氣係統排故實訓。

2，控製櫃：

鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到中央控製器、接觸器、熱保護器等控製元件。麵板上麵有控製開關旋鈕、工作狀態指示燈、係統流程圖及PLC主機單元及測試點。

3，交流電源控製單元：

三相四線製AC 380V電源供電，並設有漏電保護器控製控製屏總電源。

4，模擬故障：

模擬故障設置與軟件結合完成，學生根據工藝分析故障可能產生的原因，確定故障發生的範圍，並進行排故。

5，測量儀表

1）電源電壓指示單元：提供1隻交流電壓表和1隻交流電流表，用於測量係統電網電壓與測量壓縮機、冷卻水泵、冷凍水泵工作電流。製冷係統壓力檢測單元：

2）提供2隻真空壓力表和1隻雙組壓力控製器，測量範圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示係統壓縮機低壓側和高壓側的壓力變化，對壓縮機起到保護作用。

6，該裝置可實現手動控製和計算機控製兩種控製方式：

A手動控製按鈕在控製櫃的門上，這些控製按鈕接入到PLC各個相應的輸入變量上，可直接對整個中央空調進行控製；

B計算機控製則采用組態技術建立計算機與PLC之間的穩定通訊，從而控製整個中央空調，並實現對空調運行數據的顯示、分析等各種功能，同時也可通過網絡升級建立遠程計算機與現場計算機的通訊，實現對中央空調的遠程控製

7、係統原理圖：

為了能更好的掌握中央空調的控製和係統原理，控製麵板上畫有製冷係統流程圖，並配有對對應的相關器件工作指示燈，開啟或關閉對應的部件時，相應的狀態指示燈亮或關閉

8、控製櫃配置表：

編號	名稱	單位	數量	備注
1	配電控製櫃，網絡式機櫃	套	1	1800700700MM,采用藍色框架結構，白色為搭配色，前後開門，方便實訓操作，前門采用玻璃裝飾，美觀大方(麵板：鐵質麵板，激光雕刻，彩色噴繪)
2	三相4P帶漏電開關	隻		32A
3	三相保險	台	1	32A
4	450V電流表，30A電流表	個	1	6L2
5	按鈕	套	8
6	開關電源:為控製係統提供電源	套	1	Q60.:提供+24V.+5V
7	中間繼電器	套	8	24V
8	交流接觸器	套	13	220V
9	12位接線端子	套	4
10	3位接線端子	隻	14
11	7寸彩色觸摸屏	隻		昆侖動態
12	通信線	隻	1
13	製熱水泵	個	1
14	中央空調控製實訓軟件	套	1
15	實驗操作指導書	套	1
16	PT100傳感器	隻	6
17	PLC，FX3U-48M	台	1
18	數據采集係統溫度采集模塊，FX2N-4AD-PT	套	2
19	壓力采集模塊，FX2N-2AD	塊	1
20	壓力變送器，0-10V	隻	2
22	可移動式學生終端計算機台架	套	1	（鋼木結構≥ 材500×550×900 mm）
23	係統流程圖	套	1

9、裝置采用3匹水冷機組：

為整機係統提供冷源，采用一套分水器對冷量進行分配調節，整個中央空調采用PLC作為主控機，由計算機通過通信線與PLC進行通信，從而控製整個空調的運行，也可通過網絡實現遠程控製。空調的運行參數由傳感器及變送器進行采集，並通過A/D模塊轉換後送入PLC中，再由PLC送到計算機中進行實時顯示監控。

10、冷水機配置表：

編號	名稱	單位	數量	備注
1	壓縮機（3P）	台	1	渦旋壓縮機，在同等功率下渦旋壓縮機能提供更大的製冷壓縮比
2	蒸發器，幹式3P	隻	1	304不鏽鋼，內部采用19MM不鏽鋼管作為蒸發器，克服了個別地區水的酸堿比重較高，容易損壞蒸發器（銅一般3年就損壞）
3	模擬鍋爐	台	1	40L
4	儲液器2P	個	1
5	水冷凝器	套	1	304不鏽鋼，內部采用19MM不鏽鋼管作為蒸發器，克服了個別地區水的酸堿比重較高，容易損壞蒸發器（銅一般3年就損壞）
6	3T冷卻水塔	套	1
7	冷卻風機	個	1	軸流FN吸風式－220/300MM
8	熱力膨脹閥	隻	1	丹佛斯進口
9
10	手閥	隻	4	包含：，1隻加液閥，1個截止閥，2隻高低壓傳感器截止閥
11	角閥		2	2隻製冷劑回收閥
12	高低壓表	隻	2
13	冷卻閥門	個	4	采用黃銅升降閘閥，結構：多圈手輪式
14	冷卻水泵	隻	2	一個作為主泵，一個當成備用製冷水泵使用，當主泵損壞時，可啟動備用水泵

11、冷凍水係統和製冷係統：

水係統是中央空調的神經末端係統，為終端用戶提供冷媒水和熱媒水，係統配置2台冷卻水泵（其中1台備用）、2台冷凍水泵，1台製熱水泵，，采用一套分水器對冷量進行分配調節，整個中央空調采用PLC作為主控機，由計算機通過通信線與PLC進行通信，從而控製整個空調的運行，也可通過網絡實現遠程控製。空調的運行參數由傳感器及變送器進行采集，並通過A/D模塊轉換後送入PLC中，再由PLC送到計算機中進行實時顯示監控。

12、冷水和製熱機配置表：

編號	名稱	單位	數量	備注
1	分水器	套	1	一進4出：采用304不鏽鋼製作，設計有排水口，設備停止使用時可排出設備內的水
2	分水器配套閥門	個	5	采用黃銅升降閘閥，結構：多圈手輪式
2	集水器	套	1	一進4出：采用304不鏽鋼製作，設計有排水口，設備停止使用時可排出設備內的水
3	集水器配套閥門	個	5	采用黃銅升降閘閥，結構：多圈手輪式
2	不鏽鋼補水水箱400300350	套	1	不鏽鋼補水水箱400300350
5	製冷水泵	隻	2	一個作為主泵，一個當成備用製冷水泵使用，當主泵損壞時，可啟動備用水泵
6	製冷閥門	個	5	采用黃銅升降閘閥，結構：多圈手輪式
7	製冷水泵	隻	2	一個作為主泵，一個當成備用製冷水泵使用，當主泵損壞時，可啟動備用水泵
8	製熱閥門	個	2	采用黃銅升降閘閥，結構：多圈手輪式
9	製熱水泵	隻	1
10	管路			采用新型鋁塑管結構，：管子為雙層塑料中間采用0.1MM形鋁方式，耐用耐壓，可重複折裝
11	黃銅接頭	隻	80	接頭使用6分黃銅接頭，可重複拆裝不損壞。

13、中央空調末端係統：

由一個模擬房間，和一個組合式風櫃組成。模擬房間采用30*30工業標準鋁型材和雙麵烤漆木板結構，內部裝有和真實空調末端同樣的風機盤管，三級調速，由調整開關用戶自由調。組合式風櫃係統由回風口，新空氣混合風口，送風機，中央空調蒸發器，管道，電磁閥組成。

14、中央空調末端係統置表：

編號	名稱	單位	數量	備注
1	模擬客房	套	1	2000900800，鋁木結構裝有四個輪子，方便移動，門使用有機玻璃，提高實用性
2	房間風機盤管	套	1	F34 功能：三檔風速度調節
3	風速調整開關			86型
4	回風口	套	1
5	空氣混合風口	套	1	帶有調節功能
6	送風管道	套	1	PVC
7	組合式風櫃	套		采用PV板材製作，保溫效果好，不會結露，
8	送風機	個	1	300MM,風量2800/S
9	中央空調專業冷排	個	1	20平方
