高級電工實訓室建設方案

高級電工實訓室建設-是根據機械工業職業技能鑒定指導中心編寫的《電工技師培訓教材》，綜合目前電工技師的培訓內容與方式，並結合了工業實際應用和發展而研製的。本裝置能對供用電係統、電力係統繼電保護、變電所微機保護、微機保護功能測試、電力係統網絡監控、電能計量和綜合自動化係統進行操作實訓。

高級電工電氣實訓考核櫃是按照勞動社會保障部頒發的“工人技術等級標準”和“職業技能鑒定規範”的內容要求，整台設備以標準的電氣控製櫃為主櫃，利用櫃體的雙麵空間，按標準電氣控製櫃設計製造規格，充分利用雙麵位置，櫃內裝有完成各種照明電路所需的單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關等配件來完成各項控製實驗，該電工電氣實訓考核櫃堅持理論聯係實際的原則，突出技能訓練，注重針對性、實用性、科學性。

二、中級維修電工實訓室-配置：

序號

設備名稱

實驗項目

數量

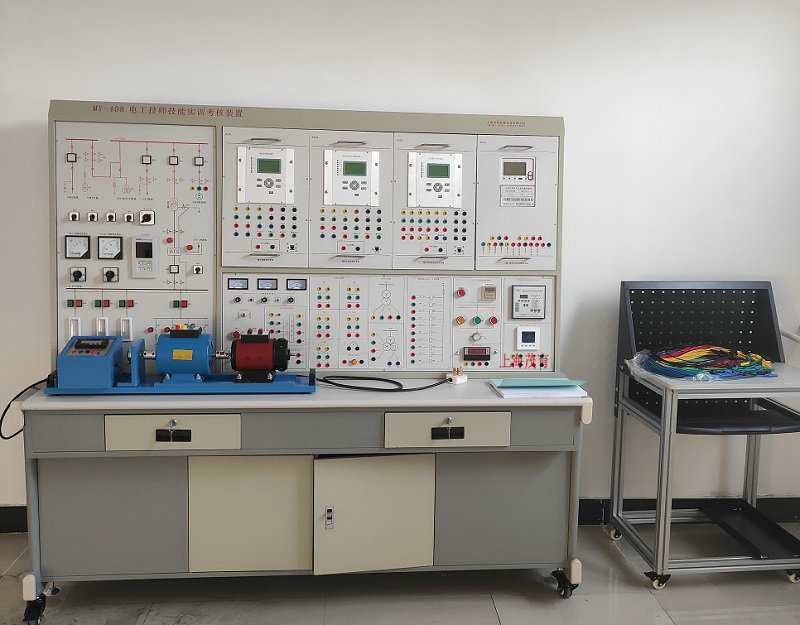

MY-408電工技師技能實訓考核裝置

實訓項目：
第一部分：一次係統保護實訓：
(一)高壓線路微機保護
1、微機線路保護裝置基本功能
2、過電流速斷保護
3、定時限過電流保護與自動重合閘
4、輸電線路二段式電流保護
5、二段式過電流保護與自動重合閘前加速
6、二段式過電流保護與自動重合閘後加速
7、微機反時限過流保護
(二)高壓電動機保護：
1、電動機啟動運行
2、高壓電動機速斷保護
3、高壓電動機定時限過流保護
4、高壓電動機過流反時限保護
5、高壓電動機負序過流保護
6、高壓電動機負序過流反時限保護
(三)變壓器保護：
1、係統正常時不平衡電流測量
2、模擬變壓器瓦斯保護
3、變壓器縱差保護
4、變壓器二次諧波製動
5、變壓器差動速斷保護
6、變壓器的過負荷保護
(四)配電與自動裝置實訓：
1、低壓側負荷調整及功率因數調整
2、雙電源自動切換裝置功能
3、低壓母線雙電源切換
4、低壓側無功功率因數自動補償
5、低壓側過流保護

第二部分：微機保護裝置測試實驗：
(一)微機線路保護裝置測試：
1、微機線路保護裝置基本功能試驗
2、微機過電流速斷保護功能測試
3、定時限過電流保護與自動重合閘功能測試
4、線路三段式電流保護功能測試
5、三段式過電流保護與自動重合閘前加速功能測試
6.三段式過電流保護與自動重合閘後加速功能測試
7、微機反時限過流保護功能測試
8、低電壓閉鎖過電流保護功能測試
9、零序過流保護功能測試
10、低壓減載功能測試
11、PT斷線報警功能測試
12、微機功率方向過電流保護測試
13、非同期閉鎖與重合閘測試
(二)微機電動機保護裝置測試：
1、電動機速斷保護功能測試
2、電動機反時限保護功能測試
3、電動機零序過流保護功能測試
4、電動機低電壓保護功能測試
5、電動機過負荷保護功能測試
6、電動機II段式過流保護功能測試
7、電動機負序過流保護功能測試
8、電動機PT斷線功能測試
9、電動機非電量保護功能測試
(三)微機變壓器保護裝置測試：
1、不平衡電流測量功能測試
2、模擬變壓器瓦斯保護功能測試
3、變壓器縱差保護功能測試
4、變壓器差動速斷保護功能測試
5、變壓器的過負荷保護功能測試
(四)電能表功能測試
1、電能表接線及基本功能測試
2、有功電能的測量
3、無功電能的測量

10套

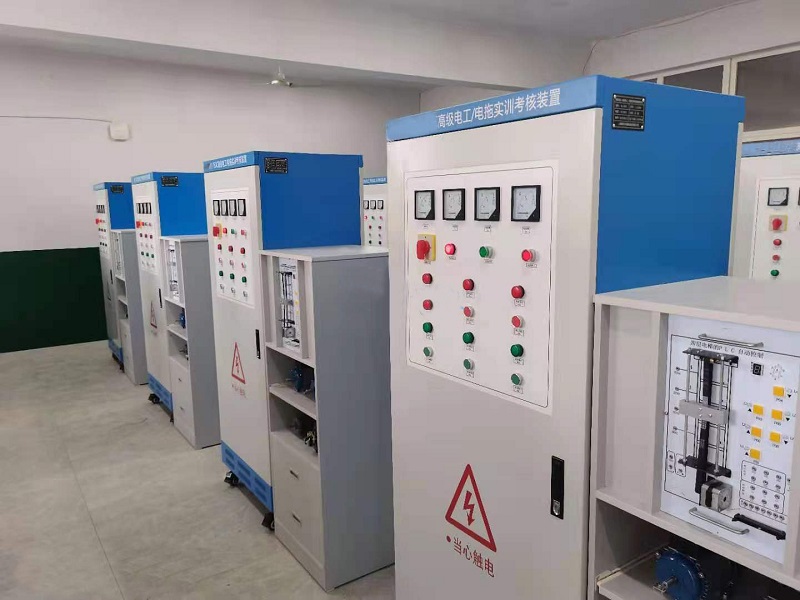

MY-403C高級電工電氣實訓考核櫃

實驗操作項目：
1、觸摸開關控製白熾燈電路；
2、白熾燈控製電路；
3、人體感應開關控製樓梯白熾燈電路；
4、聲控開關控製樓梯白熾燈電路；
5、日光燈控製電路；
6、單相電度表直接安裝電路；
7、單相電度表間接安裝電路
8、單相電動機控製電路
9、並勵直流電動機調磁調速電路；
10、並勵直流電動機電樞回路串電阻調速電路
11、並勵直流電動機電樞回路串電阻二級起動控製電路；
12、並勵直流電動機電樞反接法正反轉控製電路；
13、電流互感器與電流表配用接線電路；
14、電壓表、電流表安裝電路；
15、三相四線有功電度表直接安裝電路；
16、三相四線有功電度表間接安裝電路；
17、三相四線無功電度表直接安裝電路；
18、三相四線無功電度表間接安裝電路；
19、一台電流互感器用於單相回路的接線電路；
20、兩台電流互感器接成不完全星形接線電路；
21、三台電流互感器接成星形接線電路；
22、兩台電流互感器差接接線電路；
23、三台電流互感器接成三角形接線電路；
24、萬能轉換開關和電壓表測量三相電壓接線電路；

25、異步電動機點動控製電路；
26、異步電動機自鎖控製電路；
27、具有過載保護自鎖控製電路；
28、異步電動機單向點動、起動控製電路；
29、異步電動機兩地控製電路；
30、異步電動機聯鎖正反轉控製電路；
31、正反轉點動、起動控製電路；
32、雙重聯鎖正反轉控製電路；
33、自動往返控製電路；
34、位置開關作自動停止正反轉起動控製電路；
35、帶有點動的自動往返控製電路；
36、異步電動機星、三角控製電路；
37、接觸器控製星、三角控製電路；
38、串電阻降壓起動控製電路；
39、異步電動機反接製動控製電路；
40、異步電動機能耗製動控製電路；
41、雙速電動機的切換運行控製電路；
42、手動順序起動控製電路；
43、自動順序起動控製電路；
44、C620-1型車床控製電路；
45、電動葫蘆電氣控製電路；
46、Y3150型滾齒機控製電路；
47、PLC控製電動機啟停
48、PLC控製電動機Ｙ/△啟動
49、PLC控製電動機正反轉
50、PLC控製電動機順序啟動51、PLC控製
電動機往返運動
52、PLC控製電動機Ｙ/△轉換時間的調節
53、四層電梯控製係統
注：本裝置配備2台三相異步電動機(180W)，一台雙速三相異步電動機(180W)，一台直流電動機(180W)，一台四層電梯仿真模型。

10套

電腦

i5-12500 內存：8G固態硬盤：512G N(W11H,260W,3+3)（惠普）

20台
