機床電氣控製實訓室設備基本配置推薦標準

1、範圍：
本標準適用於中等職業學校電氣技術應用、電氣運行與控製、供用電技術、電氣設備安裝、電子電器應用與維修、電子與信息技術、電子技術應用、通信技術等專業實訓基地儀器設備的基本配置。
要求
2、實訓教學場所：
2.1、使用麵積
實訓基地應根據師生的健康、安全和設備配置要求，確定其使用麵積，並符合國家相關規定。
2.2、采光
實訓室的采光應按照GB/T 50033的有關規定。
2.3、照明
實訓室的照明要求符合GB 50034的有關規定。
2.4、通風
應符合GBJ 16的有關要求。
2.5、電氣安裝
應符合GB 16895的有關規定。
2.6、消防
應符合GBJ 16的有關規定。
2.7、安全標誌
應符合GB 2893、GB 2894的有關要求。
2.8、安全與衛生
應符合GBZ 1的有關要求。
3、儀器設備：
3.1、實訓室儀器設備配置標準見《電工電子類專業儀器設備配置標準》。
3.2、各實訓室儀器設備的配置數量，應能滿足50人同時進行實訓。
3.3、所配備的儀器設備，其質量應符合相關的國家標準或行業標準，並具有相應的產品質量證明。
3.4、各種儀器設備的安裝使用應符合國家或行業標準。

電工電子類專業儀器設備基本配置推薦標準
實訓教學場所	實訓項目（模塊）	實訓教學目標	儀　器　設　備
實訓教學場所	實訓項目（模塊）	實訓教學目標	序號	名稱	規格、主要參數或要求	單位	數量	執行標準代號	備注
機床電氣控製實訓室	1.交流電動機雙重聯鎖控製電路製作 2.交流電動機Y-△啟動控製　電路製作 3.交流電動機反接製動電路製作 4.生產機械自動往返控製電路的製作 5.多台交流電動機的順序控製電路的製作	1.了解電氣控製電路的組成和電氣控製電路的製作工藝; 2.認識控製常用的低壓電器; 3.學會閱讀電氣控製電路原理圖和接線圖; 4.掌握電路連接的方法，訓練控製電路製作的技能，形成簡單電氣控製電路的製作能力;5.了解電動機基本控製電路在生產實際中的應用。 6.學會生產設備電氣控製電路故障的分析判斷方法; 7.初步形成常用生產設備電氣控製電路故障檢測與排除能力。	1	控製櫃式實訓裝置	控製櫃：符合國家標準的技術要求，漏電保護和過載保護，網孔式底板或卡軌安裝；麵板：配置和安裝測量儀表、按鈕和指示燈等；元器件：具有速度、位置、電壓、電流、時間等控製環節的電動機基本控製電路所需配置元件的種類和數量。	套	25
			2	裝配台式實訓裝置	不鏽鋼網孔板；符合安全要求380V，220V，36V交流電源；漏電、過載保護；測量儀表和電源指示；元器件：具有速度、位置、電壓、電流、時間等控製環節的電動機基本控製電路所需配置元件的種類和數量。	套	25
			3	電動機	三相交流異步電動機：380V, P≤1kW；雙速三相交流異步電動機：380V,P≤1kW。	組	25
			4	機床配線工具	根據工藝要求配置。	套	50
			5	萬用表	MF47。	隻	25
			6	測速儀	數字。	隻	≥10

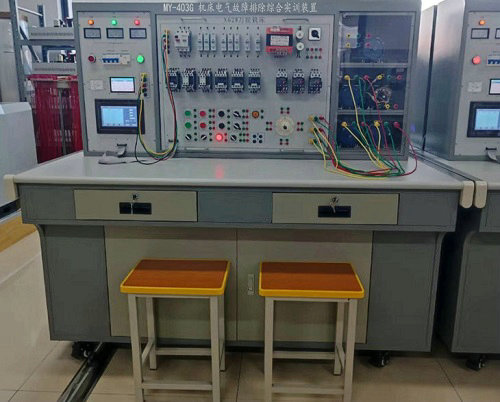

機床電氣控製實訓室	6.車床銑床、鏜床、搖臂鑽床、平麵磨床、天車等設備電氣控製電路故障檢查與排除	6.學會生產設備電氣控製電路故障的分析判斷方法; 7.初步形成常用生產設備電氣控製電路故障檢測與排除能力。	7	掛板式智能化機床控製實訓裝置	機床智能考核係統：故障設置、試卷試題編輯功能，試題檢測、查找及答題功能，故障點自動恢複功能；掛板：配置相應的車床、銑床、鏜床、電動葫蘆智能化實訓考核掛板。	套	≥10
	6.車床銑床、鏜床、搖臂鑽床、平麵磨床、天車等設備電氣控製電路故障檢查與排除		8	仿真式智能化機床控製實訓裝置	配備仿真機床，機床電氣控製櫃，計算機、單片機和網絡接口等具有故障設置、故障檢測功能、集實訓與考核功能於一體的智能化成套設備。	套	≥10		機床類型選配
	7.數控車床（或數控銑床）簡單電氣控製係統故障的檢查與排除	8.了解數控設備電氣控製係統的組成; 9.學會數控設備電氣控製係統故障的分析和檢測方法; 10.初步形成數控設備電氣控製係統故障的檢測與排除能力。	9	數控設備控製實訓考核裝置	配備計算機、編程軟件、數控控製台和教學生產機床等；具有數控係統常見故障設置、檢測和排除功能；機床配件及工裝卡具。	套	≥10		車、銑選配
