MY-522A機械裝配技能綜合實訓平台

機械裝配技能綜合實訓平台-依據機械類、機電類中等職業學校相關專業教學標準，緊密結合行業和企業需求而設計，該平台操作技能對接國家職業標準，貼合企業實際崗位能力要求，平台可以工業現場的典型任務為實踐項目，以實現項目式教學，便於學生在“做中學、學中做”，具有可操作性和實用性。通過完成機械設備識圖與裝配工藝的編寫，零部件裝配及調整，組合機床、典型機床及機床部件的裝配與調整，裝配質量檢驗和設備的調試、運行與試加工等技能，提高學生綜合職業能力，對中職加工製造類專業機械裝配實訓室建設起到示範和引領作用。

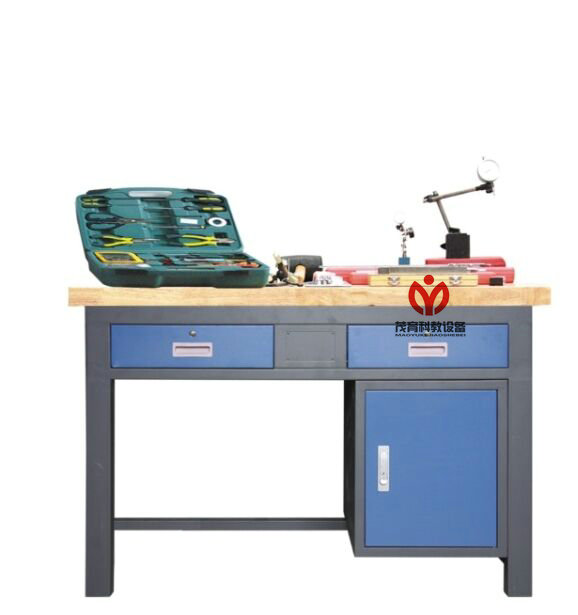

圖片僅供參考，具體以實物為準

二、設備特點：

1、機械裝配技能綜合實訓平台依據相關國家職業標準、行業標準職業及崗位的技能要求，結合機械裝配技術領域的特點，能讓學生在較為真實的環境中進行訓練，以鍛煉學生的職業能力，提高職業素養。

2、以實際工作任務為載體，根據機械設備的裝配過程及加工過程中的特點劃分工作實施過程，分部件裝配及調整、整機裝配及調整、試加工等職業實踐活動，著重培養學生機械裝配技術所需的綜合能力。

三、技術性能：

1、輸入電源:三相四線（或三相五線）～380V±10% 50Hz

2、平台容量:＜0.5kVA

3、工作環境:溫度-10℃～+40℃ 相對濕度≤85%（25℃）海拔＜4000m

4、微型異步電機:電壓380V，功率90W

5、交流減速電機2台:1台額定功率 90W，減速比 1:30 1台額定功率 40W，減速比 1:3

6、外形尺寸:1100mm×700mm×1150mm（實訓台）、450mm×700mm×1040mm（操作台）、900mm×600mm×750mm（操作台）

7、安全保護:具電流型漏電保護，安全符合國家標準

四、基本配置：

1、裝置基本配置

序號	名稱	型號及規格	數量
1	實訓台	實訓台外形尺寸:1100mm×700mm×1150mm；全鋼結構，桌子下方帶儲存櫃，櫃子上方和右側帶2個抽屜；底部安裝有4隻萬向輪，方便移動和布局。鑄鐵平板:1100mm×700mm×40mm；	1台
2	電氣控製台	控製台外形尺寸:450mm×700mm×1040mm；全鋼結構，桌子下方帶儲存櫃，櫃子上方帶1個抽屜；底部安裝有4隻萬向輪，方便移動和布局。控製麵板包括總電源控製及保護、電源指示燈、操作說明、調速器、儀器儀表等。可控製整個實訓平台的動力源部分。	1台
3	錐齒輪減速器	主要配置由:特形箱體、同步輪、傳動軸、圓柱齒輪、圓錐齒輪、軸承、鍵、端蓋、支座等。	1套
4	聯軸器	主要配置由:彈性連接聯軸器、硬連接聯軸器、萬向節、鍵、軸、軸承、支座、端蓋等。	1套
5	牙嵌離合器	主要配置由: 錐齒輪、彈性連接聯軸器、離合器總成、傳動軸、鍵、軸、軸承、支座、端蓋等。	1套
6	蝸輪蝸杆機構	主要配置由:軸承座、圓錐軸承、角接觸軸承、鎖緊螺母、蝸輪、蝸杆、軸承、蝸杆軸、卸荷式裝置、間隔套、鍵、端蓋等。	1套
7	偏心夾緊裝置	主要配置由:安裝盤、偏心輪、燕尾底座、壓板、彈簧、手柄、V形滑塊、圓形導軌等。	1套
8	凸輪進給機構	主要配置由:鑽夾頭、電動機、聯軸器、圓柱凸輪機構、軸承座、直線導軌副、錐齒輪機構、L形滑動板、調節機構、支架、軸、端蓋、鍵等。	1套
9	衝壓機構	主要配置由:鎖緊裝置、刹車擋塊、手柄體、柄杆、滑塊、曲軸、對開軸瓦、連杆、六角凸輪、離合器、耐磨滾珠、球頭連杆套件、直線導軌、衝模、夾緊裝置、異形箱體、軸承、支座、端蓋、三相電動機、齒輪等。	1套
10	凸輪控製器	主要配置由:錐齒輪、軸、角接觸軸承、鎖緊螺母、盤形凸輪、鍵、擋圈等。
11	偏心輪擺杆機構	主要配置由: 偏心輪機構、移動凸輪、齒輪齒條、滑板、曲柄擺杆、連杆、曲柄、傳動軸、軸承座、軸承、連杆調節機構等。	1套
12	配件	使用說明書、備用螺絲、調節手柄、防鏽油、零件盒及清洗油槽等。	1套

2.工具、量具配置

序號	名稱	型號及規格	數量
1	台虎鉗	150	1台
2	劃線平板	300×300	1塊
3	紫銅棒	一頭Φ18一頭Φ14×250mm和φ30各1根	2根
4	外卡簧鉗	直嘴7寸、彎嘴7寸	各1把
5	絞杠	M3～M12(1/16〞～1/2〞)	1把
6	扳手	呆扳手14-17，開口梅花組合扳手7、17，內六角扳手，活動扳手150mm、250mm，圓螺母扳手M14、M16、M27	各1把
7	拉馬	150	1個
8	榔頭	鐵榔頭（1.5磅），橡皮榔頭	各1把
9	軸承拆裝套筒	6件套	1套
10	卡尺	遊標卡尺:0～300mm，深度遊標卡尺:0～200mm	1把
11	百分表	杠杆式百分表：測量範圍:0～0.8mm, 分度值:0.01mm；百分表：測量範圍0～10mm	1套
12	磁性表座	大、小各1個	2個
13	通芯一字螺絲刀	10〞	1把
14	千分尺	測量範圍:0～25mm	1把
15	角尺		1把
16	鋼直尺	500mm	1把

五、實訓項目

項目一聯軸器模塊的裝配與調整

根據裝配圖及裝配工藝要求，進行彈性連接聯軸器、硬連接聯軸器、十字萬向聯軸器等的裝配與調整。

項目二偏心輪擺杆機構模塊的裝配與調整

根據裝配圖及裝配工藝要求，進行齒輪、齒條、連杆等機構的裝配與調整。

項目三牙嵌離合器的裝配與調整

根據裝配圖及裝配工藝要求，完成電刷、磁環、活動齒環等的裝配與調整。

項目四精密蝸輪蝸杆模塊的裝配與調整

根據裝配圖及裝配工藝要求，完成蝸輪蝸杆、箱體、安裝盤等的裝配與調整。

項目五偏心夾緊裝置模塊的裝配與調整

根據裝配圖及裝配工藝要求，進行偏心輪、燕尾底座、壓板、彈簧、V形滑塊的裝配與調整。

項目六錐齒輪減速器模塊的裝配與調整

根據裝配圖及裝配工藝要求，進行同步輪、傳動軸、圓柱齒輪、圓錐齒輪、軸承、鍵、端蓋、支座等的裝配與調整。

項目七凸輪進給機構模塊的裝配與調整

根據裝配圖及裝配工藝要求，進行鑽夾頭、電動機、聯軸器、圓柱凸輪、軸承座、直線導軌副、錐齒輪、L形滑動板、調節機構等的裝配與調整。

項目八衝壓機構模塊的裝配與調整

根據裝配圖及裝配工藝要求，進行鎖緊裝置、刹車擋塊、手柄體、柄杆、滑塊、曲軸、對開軸瓦、連杆、六角凸輪、離合器、耐磨滾珠、球頭連杆套件、直線導軌、衝模、夾緊裝置、異形箱體、軸承、支座、端蓋、三相電動機、齒輪等的裝配與調整。

項目九機械部件的整機裝配與精度調整

根據機械設備的功能要求，將各部件按照裝配要求和裝配精度，完成整機裝配，並達到精度檢測。

項目十機械設備的調試、運行及試加工

調試運行機械設備，達到規定的工作要求和技術要求，並進行機械設備的試加工。
