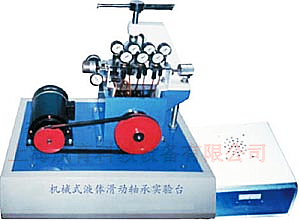

MY-547C机械式液体滑动轴承实验台

机械式液体滑动轴承实验台-主要技术参数:
1、电机功率:355W;电源:220V交流/50HZ
2、电机调速范围:0─500转/分,
3、管路油压表数量:8个、精度:2.5级量程0-1MPa
4、允许最大加载力为0~2000N精度:0.05%;
5、圆柱滚子允许最大工作转速为300rpm
6、轴瓦内直径d=70mm;B=125mm; 光泽度▽7(1.6 );材料ZQSn6─6─3;
7.摩擦力传感器量程:0~60N精度:0.05%
8.测力杆测力点与轴承中心距:i=120mm
9、外形尺寸:600×500×520mm;
10、重量:52kg
二、
基本配置
1、调速电动机1个;
2、管路油压表8个,载荷传感器1个。
3、摩擦力传感器1个,随机工具一套。
三、
验内容:
1、通过油压表读取径向油膜和轴向油膜压力,人工绘制径向油膜压力分布曲线和轴向油膜压力分布曲线。
2、通过测试面板读取径向加载压力和摩擦力大小,人工绘制轴承摩擦特征曲线。
四、性能特点:
1、可进行径向、轴向油膜压力分布和摩擦特征曲线的实测,实现滑动轴承的综合实验。
2、采用可调定压加载装置,有效减小测试误差,测试数据稳定可靠。
3、采用平衡套的平衡系统,保证了轴瓦的平衡,调整方便快捷,提高了检测精度。
五、造型及表面处理:
1、大气美观、实物感强、加工精细;
2、金属外露件镀铬、其他表面防锈处理加喷塑
3、塑表面平整、光滑清、清洁无划痕和脱落斑点
