主页 > 产品介绍 > 机械创新实训设备 > 机械基础多媒体仿真设计综合实验装置 2025-04-16

MY-536机械基础多媒体仿真设计综合实验装置

《机械基础》多媒体仿真设计综合实验装置集设计、测试、创新于一体的多媒体综合实验设备，适用于《机械基础》、《机械设计》、《机械原理》、《机械零件》等课程。本实验台具有理论性和实践性的双重特点。机械设计基础是机械类各专业的主干基础课，是一门应用性很强的工程课程。实验装置采用机械基础多媒体软件用电脑动画、语音讲解演示模型运动规律，同时也可以声动、同步演示模型；多媒体软件包含82件机构模型动画内容和部分设计软件；实验装置采用82块模块板模型和说明供学生使用；模块板可随课程内容需要进行更换操作。
二、产品特点：
1、实验台采用P4电脑主机一台、17寸显示器一台、鼠标、键盘各一个。
2、利用顶邦多媒体软件界面，用二/三维动画生动演示各种机构运动全过程、并且采用语音讲解各种机构功能和原理，使学生实现理论与实际的紧密结合。
3、利用模块板文字图表说明文件，指导学生独立分析机械基础结构和运动方式，培养看图识图分析能力。
4、利用实物模型让学生深入了解机构组成和结构原理，增加学生设计与分析课程内容，培养学生的创新意识。
5、实验装置采用82件模型和82块文字图表板和6个设计软件，分别介绍各种机构的功能和结构及用途和作用。
6、本装置采用组件式结构，更换文字图表板和模型便捷，如需扩展功能或开发新实验，只需添加文字图表板和模型即可，永不淘汰。
三、实验台内容配置

序号	名称	说明	序号	名称	说明
1	单缸内燃机及机构简图	所有模型均制作相应的动画图像采用多媒体控制软件进行二维或三维动画演示播放，形象生动地演示各种模型的运动原理过程。	45	圆形带传动	所有模型均制作相应的动画图像采用多媒体控制软件进行二维或三维动画演示播放，形象生动地演示各种模型的运动原理过程。
2	缝纫机及机构简图		46	同步齿形带传动
3	运动副(5件)		47	滚珠螺旋传动
4	铰链四杆机构形式		48	齿轮齿条传动
5	曲柄摇杆机构		49	直齿圆柱齿轮传动
6	双曲柄机构		50	斜齿圆柱齿轮传动
7	双摇杆机构		51	圆锥齿轮传动
8	曲柄存在的条件		52	内啮合齿轮传动
9	死点位置		53	蜗轮蜗杆传动
10	大筛机构		54	渐开线的形成
11	惯性筛机构		55	齿廓啮合基本定律推导过程
12	搅拌机		56	渐开线齿轮的重合度
13	破碎机		57	标准齿轮传动的主要参数
14	雷达俯抑角度装置		58	渐开线齿轮各部分名称和符号
15	机车联动装置		59	变位齿轮的概念
16	港口起重机		60	周转轮系
17	曲柄滑块机构		61	差动轮系
18	偏心轮机构		62	行星轮系
19	双滑块机构		63	三星轮换向机构
20	正弦机构		64	摆线行星传动
21	转动导杆机构		65	谐波传动
22	曲柄摇块机构		66	棘轮机构
23	牛头刨床摆动导杆机构		67	双动式棘轮机构
24	自卸翻斗车		68	双向式棘轮机构
25	抽水机		69	槽轮机构
26	给定行程速度变化系数K设计四杆机构		70	内槽轮机构
27	给定连杆位置设计四杆机构		71	球面槽轮机构
28	给定两连架杆的对应位置设计四杆机构		72	齿轮间歇机构
29	给定速度变化系数设计导杆机构		73	空间间歇机构
30	盘形凸轮机构		74	兄弟不同遭遇(防逆棘轮机构)

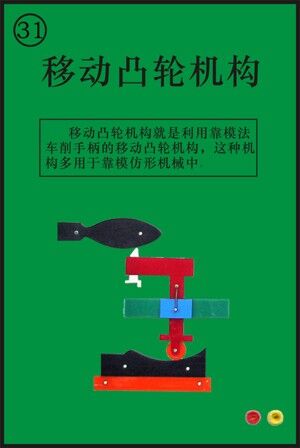

31	移动凸轮机构(靠模)		75	齿轮泵
32	盘形凸轮机构(摆动滚子)		76	单作用式叶片泵
33	盘形凸轮机构(滚子直动)		77	液压千斤顶
34	盘形凸轮机构(平底直动)		78	普通单向阀

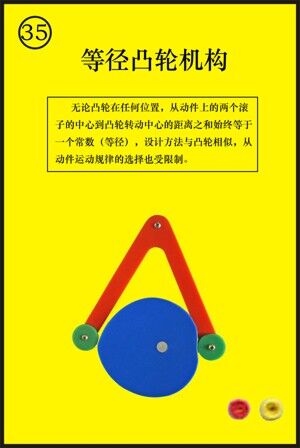

35	等径凸轮机构		79	二位四通换向阀

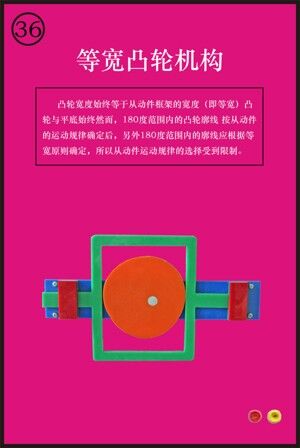

36	等宽凸轮机构		80	三位四通换向阀
37	主回凸轮机构		81	顺序阀
38	内燃机气阀机构		82	手动换向阀
39	圆柱凸轮机构		83	连杆曲线设计软件	动态设计软件实验
40	等径凸轮		84	转动导杆机构设计软件
41	反转原理求位移曲线		85	双摇杆机构设计软件
42	链传动		86	双曲柄机构设计软件
43	平型带传动		87	凸轮设计软件
44	三角带传动		88	齿轮计算软件

四、主要技术参数
1、工作电源：单相220V交流电源。
2、结构：实验台为铁质钣金喷塑结构，坚固耐用。
3、工作环境：温度-100-+400C。
4、整机功耗：＜1KW
5、实验台外形尺寸：1600×750×1750mm

友情提示：
1、设备验收：各采购单位收货时请检查《机械基础》多媒体仿真设计综合实验装置的货品外观，核实本装置的数量及配件，拒收处于受损状态的机械系统搭接与测试实验台；
2、设备质保：茂育将为各采购单位提供《机械基础》多媒体仿真设计综合实验装置产品说明书内的质保条件和质保期，在质保范围内提供对本装置的免费维修，超出条件承诺时提供对本装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致的《机械基础》多媒体仿真设计综合实验装置选型错误或购买数量错误，造成本装置的退换货要求，将不被接受；
4、设备货期：对《机械基础》多媒体仿真设计综合实验装置的发货期为参考值，如您需要了解本装置的精确货期，请与红桃视频app的销售人员联系；
5、咨询电话：如各采购单位对《机械基础》多媒体仿真设计综合实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关本装置的技术咨询。
