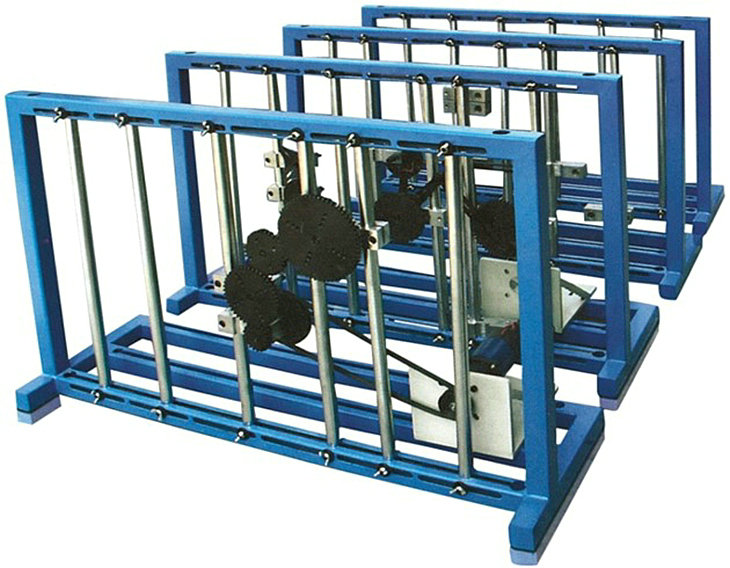

MY-520 平麵機構運動設計分析與測試實驗台

一、平麵機構運動設計分析與測試實驗台（帶軟件）-概述：
在滿足MY-520平麵機構創新組合設計方案實驗台的全部功能的基礎上，增加了計算機輔助分析與仿真軟件、數據采集軟件、各種高精度測試傳感器等。適合與結構運動特性輔助分析、計算機理論分析、計算機實測分析等多種運動特性及力學特性分析。
二、主要特點：
1、軟件的運動學設計與分析的重點是典型應用方案的實例分析，與教儀市場上之針對簡單機構的運動仿真分析對比，本軟件更具有實用性和價值性；
2、軟件界麵上可進行機構參數虛擬設計、理論仿真、理論相關參數設計與力學分析；
3、具有高精度的傳感器和數據采集卡，能測出適時數據和曲線，實測數據曲線與理論設計數據曲線的對比、反映每種機構的特性；
4、軟件本身可完全脫離硬件進行典型機構運動方安的虛擬設計，參數錯誤軟件提示功能、運動簡圖與設計參數一致的顯示功能、運動學分析功能、參數設計實驗說明書輸出功能等多功能聚一體的強大的軟件功能，使機構運動創新設計增加了趣味性和實用性。
三、主要技術參數：
1、計算機運動學設計與分析係統：
采用研華12位精度、16通道數據采集卡、32位PCI總線傳輸電纜等組成的數據采集與處理係統，保證了數據采集與分析的精度與可靠性。
2、測試傳感器：
直線位移傳感器：量程0-250mm，精度等級0.5級，數量：1隻；角位移傳感器：0-5V，脈衝數：500P，數量：2隻；
3、交流電源：220VAC±10%，50Hz；
4、直流調速電機：220V、120W；
5、直線電機：行程：500mm；
6、實驗台機架數：4台套；
7、零件主要材質：A3鋼、45#鋼。
8、外形尺寸：1000×350×650(mm)
四、實驗項目：

1、基本實驗項目：
1. 導杆齒輪齒條機構；
2.多杆行程放大機構；
3.實現給定軌跡的機構；
4.壓包機機構；
5.飛剪機構；
6.單缸汽油機機構；
7.內燃機機構；
8.鄂式破碎機；
9.泵；
10.攝影升降機；
11.近似勻速輸出的往複運動機構；
12.可擴大行程機構；
13.曲柄搖杆型插床機構；
14.縫紉機導線、導針機構；
15.壓力表指示機構；
16.攪拌機機構；
17.送紙機機構；
18.卡片穿孔機的送卡機構；
19.蒸汽機機構；
20.自動車床送料機構；

21.六杆機構；
22.雙擺杆擺角放大機構；
23.轉動導杆與凸輪放大行程機構；
24.起重機機構；
25.鑄錠送料機構；
26.插床插削機構；
27.插齒機主傳動機構；
28.刨床導杆機構；
29.曲柄增力機構；
30.曲柄滑塊機構和齒輪齒條機構的組合；
31.曲柄搖杆機構；
32.四杆機構；
33.曲柄滑塊機構；
34.曲柄滑塊式送料機構；
35.曲柄搖杆與搖杆滑塊機構；
36.槽輪機構與導杆機構；
37.凸輪起重機機構；
38.平壓磨切機機構；
39.鍛壓機主拆行機構；
40.雙擺杆擺角放大機構；
41.起重機機構等。

五、模塊化運動學設計與分析（軟件模塊）
1、牛頭刨床主執行機構運動學設計與分析(Ⅰ)；
2、牛頭刨床主執行機構運動學設計與分析(Ⅱ)；
3、插床主執行機構運動學設計與分析；
4、刨床主執行機構運動學設計與分析；
5、平壓模切機主執行機構運動學設計與分析；
6、衝床主執行機構運動學設計與分析（分案一）；
7、衝床主執行機構運動學設計與分析（分案二）；
8、鍛壓機主執行機構運動學設計與分析；
9、蒸汽機主執行機構運動學設計與分析；
10重型插床主執行機構運動學設計與分析。

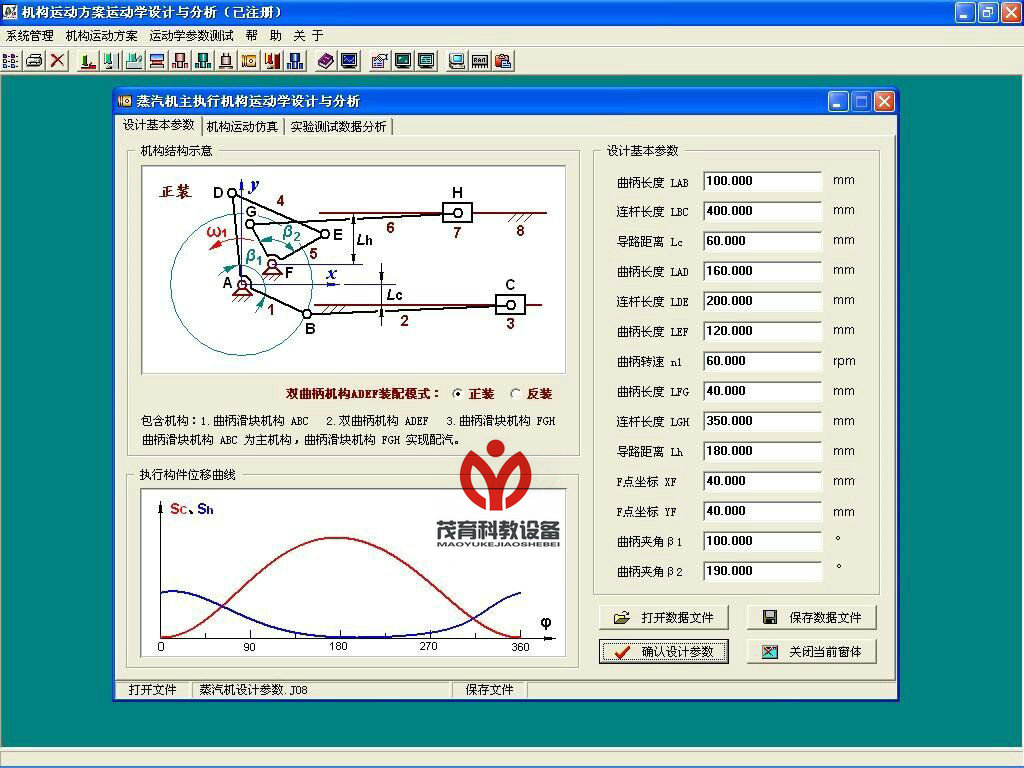

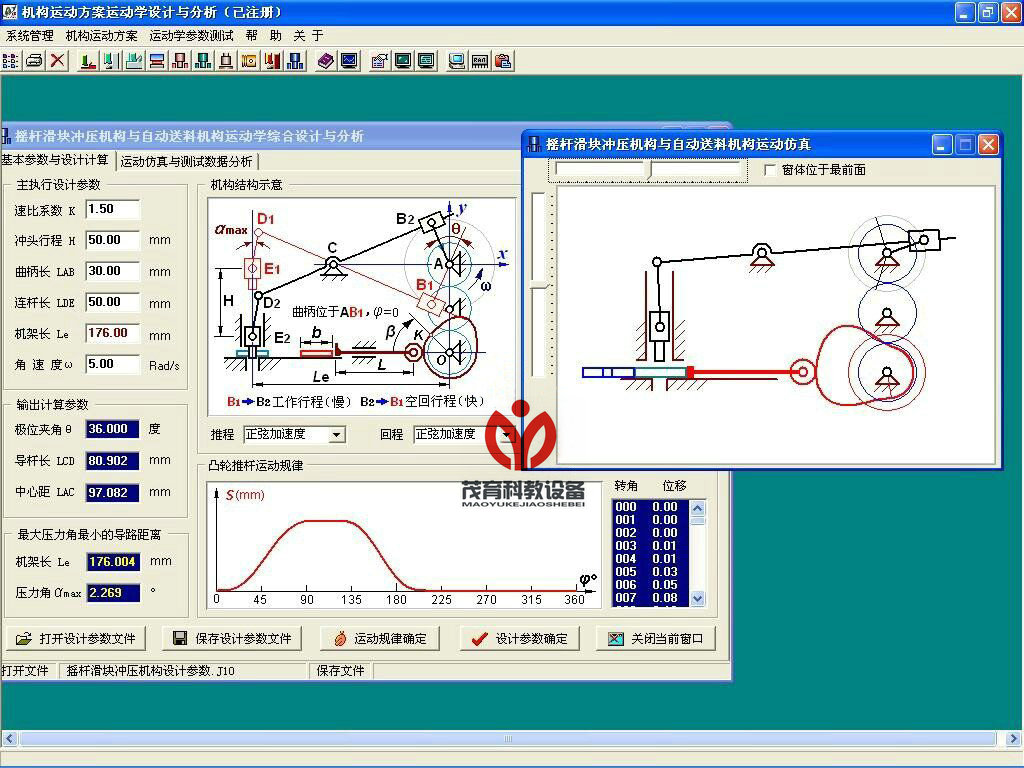

軟件頁麵：

友情提示：
1、設備驗收：各采購單位收貨時請檢查平麵機構運動設計分析與測試實驗台的貨品外觀，核實平麵機構運動設計分析與測試實驗台的數量及配件，拒收處於受損狀態的本裝置；
2、設備質保：红桃视频app將為各采購單位提供平麵機構運動設計分析與測試實驗台產品說明書內的質保條件和質保期，在質保範圍內提供對本裝置的免費維修，超出條件承諾時提供對本裝置的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的平麵機構運動設計分析與測試實驗台選型錯誤或購買數量錯誤，造成平麵機構運動設計分析與測試實驗台的退換貨要求，將不被接受；
4、設備貨期：對平麵機構運動設計分析與測試實驗台的發貨期為參考值，如您需要了解平麵機構運動設計分析與測試實驗台的精確貨期，請與红桃视频app的銷售人員聯係；
5、谘詢電話：如各采購單位對平麵機構運動設計分析與測試實驗台有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關平麵機構運動設計分析與測試實驗台的技術谘詢。
