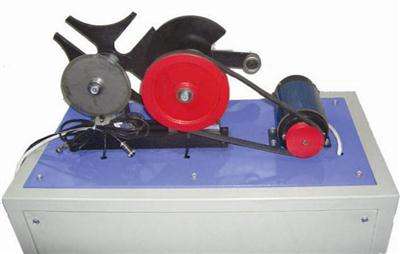

MY-568槽輪機構實驗台

槽輪機構實驗台-主要技術參數：
①電機功率：125W；
②調速範圍：0~200 rpm；
③槽輪槽數：Z₁=4，Z₂=5，Z₃=6；
④撥盤圓銷數：n₁=1，n₂=1，n₃=1；
⑤拔銷滾子直徑：d₁=35mm，d₂=32mm，d₃=26mm，
⑥槽輪中心距：L₁=L₂=L₃=160mm，
⑦槽輪外徑：D₁=278.96mm，D₂=260.86mm，D₃=278.34mm；
⑧脈衝傳感器（MOC70T3）：360脈衝/轉/1000脈衝/轉。
⑨外形尺寸：820×510×800mm；
⑩重量：47kg
2、基本配置：
①結構為櫃式，有電動機、傳動裝置等；
②槽輪（四槽輪、五槽輪、六槽輪三種）；
③曲柄（三套）；
④光柵角位移傳感器兩個；
⑤測試數據采集箱一個；
⑥配套教學專用軟件一套；
⑦隨機工具一套；
3、實驗內容：
①槽輪機構虛擬設計及實物拚裝（能拚裝四槽機構、五槽機構、六槽機構）；
②槽輪機構運動規律檢測及分析。
4、性能特點：
①可進行機構虛擬設計及實物拚裝；
②可實現撥杆和槽輪的運動檢測和仿真分析；
③測試係統采用先進的AVR係列單片機係統，以串口通訊，測試數據精度高、速度快、穩定；
④該係統配套軟件以AVR為平台製作開發，其內容豐富，包括實驗錄像、實驗台介紹、機構虛擬設計、機構運動檢測、機構運動仿真、實驗結果分析等內容，具有綜合性、開放性的特點；
⑤驅動電機可進行無級調速，以滿足實驗機構的不同運動要求；
⑥使用實驗教學軟件進行實驗指導以適應開放性實驗教學需要。既方便教師指導，又達到學生自己動手操作的目的。
5、檢測控製係統及教學分析軟件內容和特點：
①檢測控製係統以單片機組為核心，配有放大、濾波、抗幹擾電路實現數據采集、放大、初步處理和數據通訊，以及電機控製等功能，該係統利用串口實現數據采集箱和電腦之間的信息通訊；
②該實驗台教學分析軟件以AVR為開發平台，包括實驗內容介紹、實驗錄像、運動參數可視化分析、實驗結果分析等內容；
③可顯示運動參數的實時變化曲線；
④可對杆機進行虛擬設計和運動仿真；
⑤實驗結果可以以文本形式保存，並可在網絡上發送，便於網絡化實驗，使教師可在網上批改作業。
6、造型及表麵處理：
①大氣美觀、實物感強、加工精細；
②主要構件采用線切割加工；
③金屬外露件發蘭處理、其他表麵防鏽處理加噴塑；
④實驗台平台以槽鋼為主要結構，傳動部分均可在平台上進行裝配。

友情提示：

1、設備驗收：各采購單位收貨時請檢查槽輪機構實驗台的貨品外觀，核實本實驗台的數量及配件，拒收處於受損狀態的本實驗台；

2、設備質保：红桃视频app將為各采購單位提槽輪機構實驗台產品說明書內的質保條件和質保期，在質保範圍內提供對本實驗台的免費維修，超出條件承諾時提供對槽輪機構實驗台的有償維修；

3、設備退換貨：各采購單位單方麵原因導致的槽輪機構實驗台選型錯誤或購買本實驗台數量錯誤，造成槽輪機構實驗台的退換貨要求，將不被接受；

4、設備貨期：槽輪機構實驗台的發貨期為參考值，如您需要了解槽輪機構實驗台的精確貨期，請與红桃视频app的銷售人員聯係；

5、谘詢電話：如各采購單位對槽輪機構實驗台有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關槽輪機構實驗台的技術谘詢。
