电工实验装置指针式万用表

电工实验装置-产品介绍

MF-500万用表在实验室中广泛应用,它可以测量交直流电压、直流电流、电阻及音频电平等,使用携带方便等特点。
一、电工实验装置指针式万用表使用方法
    使用前应检查指针是否指在机械零位,若不指在零位上,可旋转表盖上的调零旋钮,使指针指在零位。红、黑表笔分别插在面板上的“+”、“-”插座上。
a、直流电流测量   MF-500万用表直流电流档量程如下:1mA-10mA-100mA-500mA,测量时左边转换开关旋钮至“A”位置上,选择合适量程档位。将万用表串接在被测电路中,红表笔为电流流入端,黑表笔为电流流出
b、交直流电压测量右边的转换开关旋钮至“”位置,测交流电压或直流电压,调节左边转换开关旋钮。“”为测交流电压,“V”为测直流电压。选择合适的量限,当不能预计被测直流电压大约数值时,可将开关旋钮旋在最大量限的位置上,然后根据指示值之大约数值,再选择适当的量限位置,使指针得到最大的偏转度。
c、电阻的测量   电阻档有以下量程: R×1Ω、 R×10Ω、 R×100Ω、 R×1KΩ、
R×10KΩ。使用时,应检查表内是否装好电池(R×10KΩ档需9V电池)。转换开关至所需电阻档位,将测试表笔短接,观察指针是否指在零欧姆,若不是,应调整零欧姆调节电位器,使指针指在零欧姆处,然后分开测试笔进行电阻测量。使用时应注意:每次交换电阻档位进行测量前,都必须先调零;在电路中测量电阻时,必须先切断电源。
二、电工技术实验台指针式万用表使用注意事项
a、测量高电压和大电流时,为避免烧坏开关,应在切断电源的情况下变换量程;
b、测量未知电压或电流时,应先选择最高电压或电流量程,待第一次读取数值后,方可转到适当位置,以取得较准确的读数,并且避免烧坏电路;
c、定期检查干电池,发现电池无电流或电压不足,应及时更换,以保证电阻档测量准确。
三、电工实验台指针式万用表实训练习
熟悉指针式万用表的面板结构、各旋钮的作用、测量种类和量程范围,识别表盘上各种符号的意义和各标尺的读数方法。
四、电工技术实验装置功能:

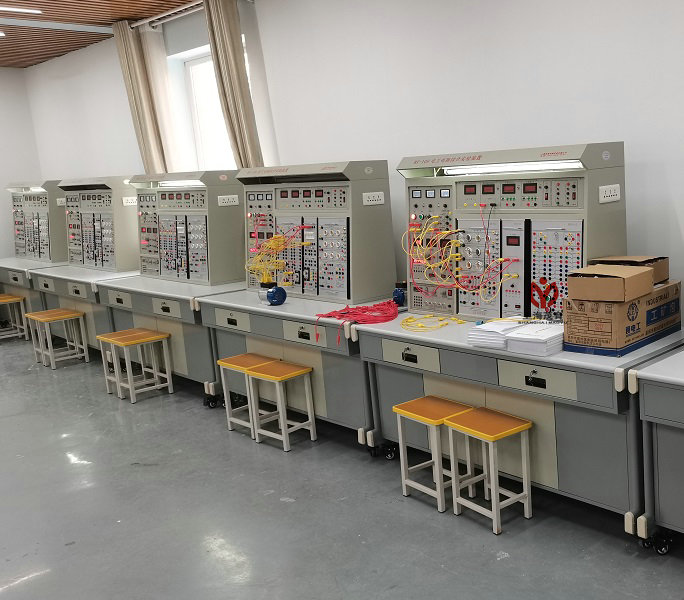

1 、本装置可提供实验所需的交流电源、低压直流电源、可调恒流源、函数信号发生器(含频率计)、受控源、交直流测量仪表(电压、电流、功率、功率因数)、各实验挂箱及电机等。
2 、能完成:电工基础、电工学中的叠加、戴维南、双口网络、谐振、选频及一、二阶电路等实验。
3 、能完成:电路分析、 电工学 ” 中的单相、三相、日光灯、变压器、互感器及电度表等实验。
4 、能完成:电机控制、继电接触控制 ” 及 “ 电力拖动 ” 等课程实验。
5 、能完成“数字电路”、“模拟电路”等实验。
五、电工技术实验装置技术性能:
1 、输入电源:三相四线 ( 或三相五线 ) 380V±10% 50Hz
2 、工作环境:温度 -10℃ ~ + 40℃ 相对湿度< 85%( 25℃ ) 海拔< 4000m
3 、外形尺寸: 167×73× 153cm
4 、装置容量:< 1.5KVA
5、移动脚轮:100*60mm
 六、基本实验项目:
(一)电工实验项目
1、基本电工仪表的使用与测量误差的计算
2、减少仪表测量误差的方法
3、线性与非线性电路元件伏安特性的测绘
4、电位、电压的测定及电路电位图的绘制
5、基尔霍夫定律验证及故障判断
6、叠加定理验证及故障判断
7、电压源与电流源的等效变换
8、戴维南定理的验证
9、诺顿定理验证
10、双口网络测试
11、互易定理验证
12、受控源VCCS 、VCVS 、CCVS 、CCCS 的实验研究
13、典型电信号的观察与测量
14、RC 一阶电路响应的测试
15、二阶动态电路响应的研究
16、R 、 L 、 C 元件阻抗特性的测试
17、RC 串、并联选频网络特性测试
18、R 、 L 、 C 串联谐振电路的研究
19、用三表法测量交流电路等效参数
20、正弦稳态交流电路相量的研究(日光灯功率因数提高实验)
21、互感实验
22、单相铁心变压器特性的测试
23、三相交流电路电压、电流的测量
24、三相电路功率的测量
25、单相电度表的校验
26、功率因数及相序的测量
27、负阻抗变换器及其应用
28、回转器及其应用
七、安全保护体系
1 、三相四线制 ( 或三相五线制 ) 电源输入,总电源由三相钥匙开关控制,设有三相带灯熔断器作为断相指示。
2 、控制屏电源由接触器通过起、停按钮进行控制。
3 、三相交流电源 0 ~ 450V 连续可调,单相交流电源 0 ~ 250V 连续可调,设有三相同轴联动自耦调压器( 1.5KVA )一台,可更好地满足教学实验要求。
4 、屏上装有电压型漏电保护装置,控制屏内或强电输出若有漏电现象,即告警并切断总电源,确保实验进程安全。
5 、屏上装有一套电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源。
6 、屏上三相调压器付边设有一套过流保护装置。调压器输出短路或所带负载太大,电流超过设定值,系统即告警并切断总电源。
7 、测量仪表精度高,采用精密镜面指针式(带超量程告警)、数字化、智能化及人机对话模式,符合现代测量仪表发展方向。
8 、各种电源及各种仪表均有可靠的保护功能。
9 、实验连接线及插座采用不同的结构,使用安全、可靠、防触电。
