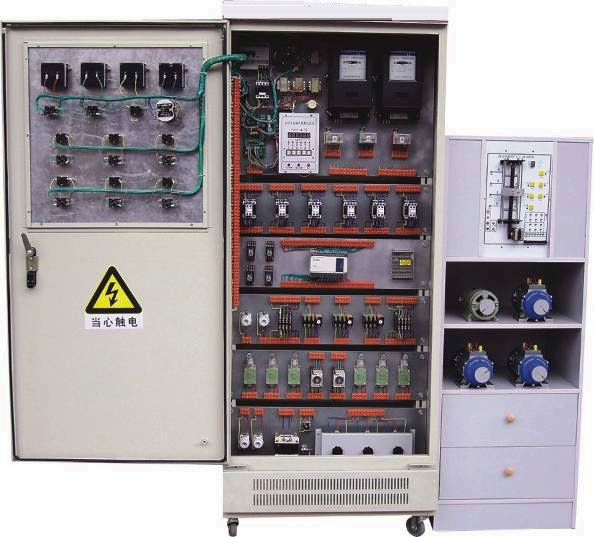

高級電工、電拖實訓考核裝置

一、產品概述:
高級電工電拖實訓考核裝置是按照勞動社會保障部頒發的“工人技術等級標準”和“職業技能鑒定規範”的內容要求,集培訓學習、理論驗證、實際操作能力、考核鑒定於一體的多功能櫃式設備。整台設備以標準的電氣控製櫃為主櫃,利用櫃體的雙麵空間,布置電器及配套實驗器材,能完成初級電工考核鑒定中的電力拖動控製與照明電路的實操項目,該電工、電拖實訓考核裝置堅持理論聯係實際的原則,突出技能訓練,注重針對性、實用性、科學性,經全國多家職業技能訓練中心、職校、技校使用證明,該櫃體設計合理、實操方便,占地麵積少。為延長電器的使用壽命,各電器的接點都與接線端子相連,再讓學生在接線端子上接線,連接電機、電器來完成各項控製實驗,有效降低材料消耗,延長使用壽命。該套設備適用於各勞動職業技能鑒定部門,同時適應各大、中專、技校、職校電工、電拖專業教學與實訓考核的理想設備。
二、裝置結構及電器配置:
該裝置按標準電氣控製櫃設計製造規格,充分利用雙麵位置,櫃內裝有完成各種照明電路所需的單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關等,以及電氣控製所需要的多種低壓電器,如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、功率表及電度表等,為了延長電器使用壽命,各電器的接點都與接線端子相連,再由接線端子與被控製電氣連接。
三、實訓裝置主要技術參數:
1、輸入電源:電壓AC380V±5%,電流5A。
2、外形尺寸:700mm×500mm×1700mm
3、設備重量:230Kg

四、實驗操作項目:
1、觸摸開關控製白熾燈電路;
2、白熾燈控製電路;
3、人體感應開關控製樓梯白熾燈電路;
4、聲控開關控製樓梯白熾燈電路;
5、日光燈控製電路;
6、單相電度表直接安裝電路;
7、單相電度表間接安裝電路;
8、單相電動機控製電路;
9、並勵直流電動機調磁調速電路;
10、並勵直流電動機電樞回路串電阻調速電路;
11、並勵直流電動機電樞回路串電阻二級起動控製電路;
12、並勵直流電動機電樞反接法正反轉控製電路;
13、電流互感器與電流表配用接線電路;
14、電壓表、電流表安裝電路;
15、三相四線有功電度表直接安裝電路;
16、三相四線有功電度表間接安裝電路;
17、三相四線無功電度表直接安裝電路;
18、三相四線無功電度表間接安裝電路;
19、一台電流互感器用於單相回路的接線電路;
20、兩台電流互感器接成不完全星形接線電路;
21、三台電流互感器接成星形接線電路;
22、兩台電流互感器差接接線電路;
23、三台電流互感器接成三角形接線電路;
24、萬能轉換開關和電壓表測量三相電壓接線電路;
25、異步電動機點動控製電路;
26、異步電動機自鎖控製電路;
27、具有過載保護自鎖控製電路;
28、異步電動機單向點動、起動控製電路;
29、異步電動機兩地控製電路;
30、異步電動機聯鎖正反轉控製電路;
31、正反轉點動、起動控製電路;
32、雙重聯鎖正反轉控製電路;
33、自動往返控製電路;
34、位置開關作自動停止正反轉起動控製電路;
35、帶有點動的自動往返控製電路;
36、異步電動機星、三角控製電路;
37、接觸器控製星、三角控製電路;
38、串電阻降壓起動控製電路;
39、異步電動機反接製動控製電路;
40、異步電動機能耗製動控製電路;
41、雙速電動機的切換運行控製電路;
42、手動順序起動控製電路;
43、自動順序起動控製電路;
44、C620-1型車床控製電路;
45、電動葫蘆 電氣控製電路;
46、Y3150型滾齒機控製電路;
47、PLC控製電動機啟停
48、PLC控製電動機Y/△啟動
49、PLC控製電動機正反轉
50、PLC控製電動機順序啟動51、PLC控製
電動機往返運動
52、PLC控製電動機Y/△轉換時間的調節
注:本裝置配備2台三相異步電動機(180W),一台雙速三相異步電動機(180W),一台直流電動機(180W),一台四層電梯仿真模型。
