電機拖動及控製實驗裝置

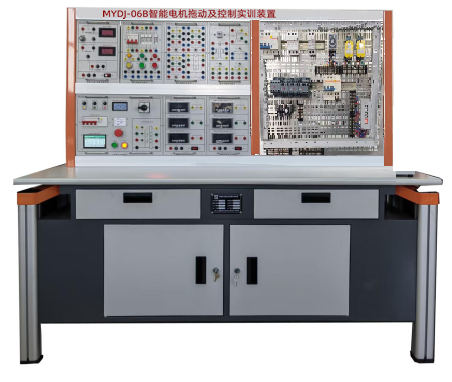

電機拖動及控製實驗裝置-（MYDJ-06B ）概述
本實驗裝置是根據職業教育改革和發展的需要而研製的。該實驗裝置包括電力拖動係統的動力學，交流和直流電動機的電力拖動、常用低壓電器及繼電器控製係統的設計等內容。該實驗裝置適用於自動化專業與機電一體化專業開設的《電機及拖動基礎》、《工廠繼電器接觸控製》等課程的技能訓練，還可應用於低壓電工考證訓練等功能。

二、裝置特點
1.電機基礎部分采用掛件結構，搭配靈活、可任意更改實驗組件增加實驗內容，便於二次開發及功能擴展，低壓電工部分采用網孔板結構。
2.實驗裝置由實驗桌、實驗組件、電機、電機導軌及實驗導線等組成。
3.實驗裝置包含了電機學試驗及電機拖動及控製的實驗項目，使學生能夠了解基本的理論知識及熟練掌握操作技能。
三、技術性能
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：≤1.5kVA
4. 重量：300kg
5.外形尺寸：1600mm×700mm×1400mm
四、基本配置及功能介紹
（一）實訓桌
1、實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，台麵高度約800mm，桌麵板下設支撐框架，截麵尺寸為30×30mm，承受力不少於300kg。立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70×70mm，四麵帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表麵藍色靜電噴塗工藝。
2、實訓桌桌麵采用25mm麻灰色高密度層壓板封邊特製，有效提高絕緣等級；
3、實訓儲物櫃采用冷衝壓鈑金一體成型，封閉式結構，表麵靜電噴塗；櫃體設有雙門櫃用於放置實訓掛箱，設有二個抽屜用於放置實訓導線和指導書等。
（二）電源及實訓掛箱
1、三相交流電源模塊
提供三相0～450V可調交流電源，同時可得到單相0～250V可調的交流電源，配有一台三相同軸聯動自耦調壓器（規格：1.5kVA、0～450V）。可調交流電源輸出處設有過流保護裝置。控製屏的供電由啟、停按鈕進行控製，同時配有一隻急停按鈕，便於切斷電源，還配有一隻指針式交流電壓表，通過切換和轉換開關，可方便地指示三相調壓器輸出的線電壓。
配套智慧電源管理係統：智能電源管理係統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，隻能通過遠程清除故障後，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端雲平台通訊，沒有網絡的情況下，教室整套智能電源管理係統可離線獨立運行。
1）智能終端：智能電源管理係統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界麵，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之後，設備可啟動使用，PC端可分時預約設備的啟動和停止。
2）手機APP：用電狀態界麵實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界麵能智能查找近2年用電數據。後台查看報警日誌、操作日誌、故障日誌等。
3）PC端軟件：每個設備狀態信息顯示，具有多個子界麵，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控製每台設備的開關。
4）後台係統：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。
2、直流/電樞/勵磁電源模塊
提供220V(0.5A)勵磁電源（具有短路保護）及0～250V(3A)連續可調電樞電源(電源內部具有過載保護功能)各一路，並設有一隻直流數顯電壓表用以監測可調直流電樞電源輸出。
3、線繞電機啟動與調速電阻箱
提供0-2-5-15-35歐姆大功率可調電阻3組，同軸可調，作為繞線電機起動與調速電阻使用。
4、智能直流電壓/電流表模塊
智能直流電流表2隻：測量範圍：0-5A,設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝製作，工業塑料外殼，麵板嵌入安裝，使用穩定，容易更換和升級維護。
智能直流電壓表1隻:測量範圍：0-1000V,設置1V/10V/100V/1000V四檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝製作，工業塑料外殼，麵板嵌入安裝，使用穩定，容易更換和升級維護。
5、智能交流電流表模塊
智能交流電流表3隻：測量範圍：0-5A, 設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝製作，工業塑料外殼，麵板嵌入安裝，使用穩定，容易更換和升級維護。
6、智能交流電壓表模塊
智能交流電壓表1隻:測量範圍：0-1000V,設置1V/10V/100V/1000V四量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝製作，工業塑料外殼，麵板嵌入安裝，使用穩定，容易更換和升級維護。
7、三相電能分析儀模塊
三相電能分析儀1台：1）0.2/0.2s 級高精度，真有效值測量，能準確測量失真波形。2）采用3.5 寸彩色點陣液晶屏，分辨率320*480，64K真彩色。3）可測量三相電壓、電流、有功功率、無功功率、視在功率、功率因數、頻率等電量參數。4）可記錄三相電壓、三相電流、有功功率最大最小值。5）可計量四象限電能。6）可測量電力網絡中電壓、電流的 2-31 次諧波含有率，總諧波畸變率（THD），奇次總諧波畸變率(TOHD)、偶次總諧波畸變率(TEHD)、總諧波因子（THF），可顯示諧波棒圖。7）可測量電力網絡中電壓、電流正序，負序，零序，不平衡度等電網質量參數。8）可在線實時顯示電壓、電流波形，波形幅值標尺自動調節。（本儀表采用實時連續高速采樣。9）可測量相位角、顯示矢量圖。10）支持485 通訊接口、MODBUS-RTU 通訊協議用於傳輸實時電量參數。
8、可調電阻器掛箱（一）
提供兩組900Ω×2/0.41A瓷盤電阻，各繞組端均引線至麵板上，可完成串聯、並聯及串並聯多種結合方式。
9、可調電阻器掛箱（二）
提供一組900Ω×2/0.41A瓷盤電阻，一組90Ω×2/0.41A瓷盤電阻，各繞組端均引線至麵板上，可完成串聯、並聯及串並聯多種結合方式。
10、可調電阻器掛箱（三）
提供兩組900Ω×2/0.41A瓷盤電阻，各繞組端均引線至麵板上，可完成串聯、並聯及串並聯多種結合方式。
11、DQ05三相組式變壓器（三隻相同的單相變壓器組成，原邊220V/0.35A，副邊55V/1.4A）。
12、DQ06三相芯式變壓器
三柱鐵芯結構的三相三繞。柱鐵芯上均裝高壓、中壓和低壓三個繞組，其額定值分別為127V/0.4A、63.6V/0.8A、31.8V/1.6A。
13、DQ31C 開關組件
提供一隻雙刀雙擲轉換開關，兩隻三刀三擲轉換開關。各器件的工作端子引到麵板上，供實驗接線用。
14、DQ36步進電機及控製係統
提供步進電機及控製係統1套，提供+24V電源，脈衝發生器1套。
15、DQ38交流伺服電機及控製係統
16、網孔板及低壓交流電器元件1套
包含網孔板一套，提供低壓交流電器元件一批，包含3P空開隻，3P保險座一隻，普通保險座一隻，電源指示燈3隻、按鈕（黃、綠、紅各一隻）三隻。提供交流接觸器（線圈電壓220V）三隻，熱繼電器二隻。提供電子式時間繼電器（通電延時，工作電壓220V）一隻，變壓器（220V/26V/6.3V）、整流電路、能耗製動電阻（10Ω/25W）各一組，行程開關4隻。
（三）固定電機導軌、光碼盤測速係統及智能數顯轉速表
固定電機的導軌平整度好，無應力變形，加工精細，同心度與互換性好，能保證電機與電機同心連接。電機運行時噪聲小，參數典型，能較好滿足實驗的要求。
（四）電機
1.直流並（他）勵電動機（DC220V、185W、1500RPM）               一台
2.校正直流測功機（DC220V、355W、1500RPM）一台
3.三相鼠籠異步電動機（AC380V/△、180W、1420RPM）              一台
4.三相線繞式異步電動機（AC220V/Y、120W、1380RPM）一台
5.三相鼠籠異步電動機（AC380V/Y）    一台
（五）實驗連接線及配件
根據不同實驗項目的特點，配備兩種不同的實驗連接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），裏麵采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分也護套結構手槍插連接線；數模信號部分采用彈性鈹輕銅裸露結構連接線。三種導線隻能連接對應的配套插座，這樣大大提高了實驗的安全及合理性。
五、實驗項目
一、電機與拖動實驗
1. 電機基礎實驗
（1）直流他勵電動機的認識實驗、空載實驗、工作特性實驗；
（2）三相鼠籠式異步電動機認識實驗、空載實驗、堵轉實驗、工作特性實驗。
2. 電機拖動實驗
（1）直流他勵電動機固有機械特性、人為機械特性實驗；
（2）直流他勵電動機能耗製動機械特性實驗；
（3）三相異步電動機固有機械特性、人為機械特性實驗；
（4）三相異步電動機能耗製動機械特性實驗、反接製動機械特性實驗、回饋製動機械特性實驗。
3. 電機控製實驗
（1）直流電動機電樞回路串電阻起動及調速實驗；
（2）直流電動機減壓起動及降低電源電壓調速、弱磁調速實驗；
（3）三相異步電動機全壓起動、降壓起動控製線路；
（4）三相繞線式異步電動機起動控製線路
（5）三相異步電動機能耗製動、反接製動控製線路；
（6）三相異步電動機調速控製線路。
4. 變壓器實驗
（1）單相變壓器空載試驗、短路實驗、負載實驗；
（2）測定三相變壓器極性實驗及測定三相變壓器聯結組標號實驗。
二、電工實習
1. 三相異步電動機點動與自鎖控製電路。
2. 電動機順序啟動控製電路
（1）基於接觸器的多地控製電路；
（2）基於接觸器的主電路順序控製電路；
（3）基於延時繼電器的順序控製電路。
3. 電動機正反轉控製電路
（1）基於按鈕連鎖的正反轉控製電路；
（2）基於按鈕、接觸器雙重連鎖的正反轉控製電路；
（3）基於行程開關的行程控製電路；
（4）基於行程開關的自動往返行程控製電路。
4. 電動機降壓起動控製電路
（1）基於接觸器的手動控製Ｙ－Δ降壓起動控製電路；
（2）基於時間繼電器的自動控製Ｙ－Δ降壓起動控製電路。
5. 電動機製動控製電路
（1）基於接觸器的單向反接製動控製電路；
（2）基於接觸器的雙向反接製動控製線路。
三、電工考證訓練
（1）電動機正反轉控製。
（2）異步電動機點、連動控製電路。
（3）具有過載保護自鎖控製電路。
（4）異步電動機兩地控製電路。
（5）異步電動機聯鎖正反轉控製電路。
（6）雙重聯鎖正反轉控製電路。
（7）自動往返控製電路。
（8）帶熔斷器（斷路器）的電動機運行控製電路接線及考核。
四、控製電機實驗
1.伺服電機及控製係統的認知與實訓
2.步進電機及控製係統的認知與實訓
