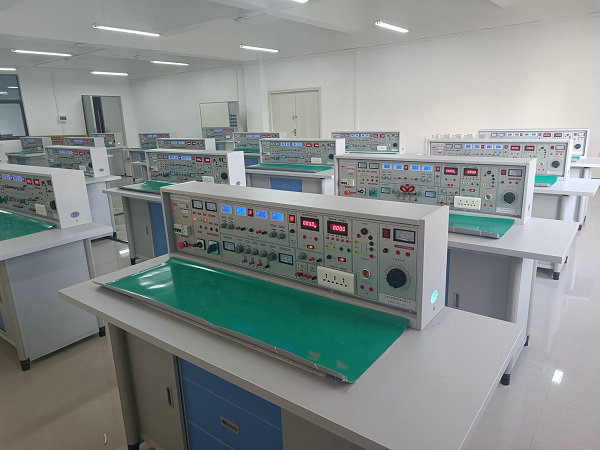

電工技能實驗裝置

電工技能實驗裝置-是按照勞動及社會保障部頒發的“工人技術等級標準”和“職業技能鑒定規範”的內容要求，符合國家教育職業技術培訓“培養技能，實訓內容注意廣泛性、科學性和實用性。通過安全用電，常用工具及儀表的使用，電工基本技能訓練，電動機的安裝維護與故障處理，電動機基本控製線路的安裝、調試與維修，常用生產機械電氣控製線路的故障分析與處理等項目實訓。

一、實驗台構成與性能：
1、電源及參數：
  1.1、輸入電源：三相四線電源，輸入時指示燈亮
  1.2、電源輸出：有嵌入式保險盒和漏電開關二級保護功能，一個應急開關。
   1.2.1 監視電壓表：通過換相開關指示三相輸出電壓。
   1.2.2 三相電源輸出：由三相電源插座和安全接線座輸出電壓，通過萬能開關控製三相電的輸出，以提高安全性。
   1.2.3 0-220V電源輸出：一組萬能插座。為各種儀器提供工作電源。
   1.2.4 可調交直流電源：一台0.5KVA單相調壓器，輸出0～240V交流電壓，電壓輸出有表指示。
   1.2.5 恒流穩壓電源：一路0-30V穩壓輸出，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出由0.5級數字電流表、電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。
1.3、智能型交流電流表：精度0.5級，量程分4檔，分別為4mA，40mA，400mA，4000mA，具有超量程自動保護功能，電表麵板上具有上下限預設報警和回差設定按鈕，可根據實驗情況隨時更改任一量程上下限報警數值和回差數據，使用方便，精度高，安全可靠。
1.4、智能型交流多功能測量電表：可同時測量電流I、電壓U、功率Kw、電能Kwh、工作時間T。
2、實驗操作桌：由雙麵飾麵板製成，不變形，不褪色。尺寸：160×70×80cm，鋁合金框架,造型美觀大方,中間設有抽屜,存放工具，左右二隻儲存櫃，用於儲存元器件。
整套設備構成與配備(以二十四座為例)：
1、實驗操作桌12張，一桌二座，操作桌桌麵中央設置九孔通用繼電控製實訓插板(尺寸：45×70cm)，繼電控製實訓根據電路要求插上電氣元件，布線實驗。元器件已裝在特製元件盒上，實驗時插在通用底板上就能連續實訓，方便、靈活。每張操作桌配有一塊膠皮板，保護插板和桌麵(如需要在桌上放置電動機、焊接、放重物等)。
2、示教控製台：由示教實驗操作桌、實驗台、演示控製屏組成，能分別控製12台學生實驗台的電源。尺寸為160×70cm。
3、實驗台：共12台，每張學生實驗操作桌上配置1台。
4、器材配備：人體複蘇模型1個、滅火器1隻，手電鑽3把，表筆、扳手、尖嘴鉗、鋼絲鉗、剝線鉗等工具13套，電烙鐵及烙鐵架25套，MF－50萬用表13隻，數字萬用表1隻，電度表13隻，兆歐表13隻，鉗形表13隻，轉速表1隻，繞線機2台，保險盒39隻，配電板26塊，熔斷器78隻，拉線開關、圓插座、平燈頭各26隻，20W日光燈13套，交流電流表39隻，交流電壓表13隻，換相開關13隻，電阻一批，變壓器組件13套，三相電動機拉具1套，鋼鋸架13把，單相電動機13台，三相180W鼠籠式電動機26台，100W直流電機1台，交流接觸器52隻，組合開關13隻，3H鐵殼按鈕13隻，熱繼電器26隻，時間繼電器13隻，變壓器13隻，單刀開關13隻，三相閘刀13隻，信號燈13隻，變壓器繞線桌1張，雙門立櫃1個，學生凳25張。
二、實驗項目：

1、低壓驗電表的使用
2、滅火器的操作方法
3、口對口人工呼吸法和胸外心髒壓擠法觀察
4、常用工具的使用與識別。
5、常用導線的連接和絕緣的恢複
6、電烙鐵的拆裝與焊接技能訓練
7、電工識圖訓練。
8、配電板安裝。
9、室內配線
10、室內照明線路安裝
11、電流表、電壓表的安裝
12、萬用表轉換開關的使用和讀數
13、交流電壓的測量
14、直流電壓、直流電流的測量
15、電阻的測量
16、兆歐表、鉗形電流表接地電阻測定儀使用
17、常用開關類電器拆裝
18、交流接觸器的拆卸與組裝
19、熱繼電器與時間繼電器的拆卸和組裝
20、常用啟動器的結構觀察及檢測
21、小型變壓器的製作

22、小型變壓器故障檢查與排除
23、三相鼠籠式電動機的拆裝與測試
24、三相鼠籠式電動機運行巡視
25、三相鼠籠式異步電動機的定期檢修
26、三相鼠籠式異步電動機故障分析
27、定子繞組局部故障的排除
28、單相電容式電動機繞組的拆換
29、單相電容式電動機故障與排除
30、手動正轉控製線路的安裝與檢修訓練
31、接觸器點動正轉控製
32、具有自鎖的正轉控製
33、具有過載保護的正轉控製
34、接觸器聯鎖的正反轉控製
35、按鈕聯鎖的正反轉控製線路
36、按鈕、接觸器複合聯鎖的控製線路
37、接觸器控製Y－△降壓控製
38、X62－W型銑床主軸與進給電機的聯鎖控製
39、時間繼電器控製Y－△降壓起動控製
40、C620－1型車床控製線路的模擬安裝
41、直流電動機的拆裝訓練(教師演示)
42、直流電動機的檢修訓練(老師演示)
