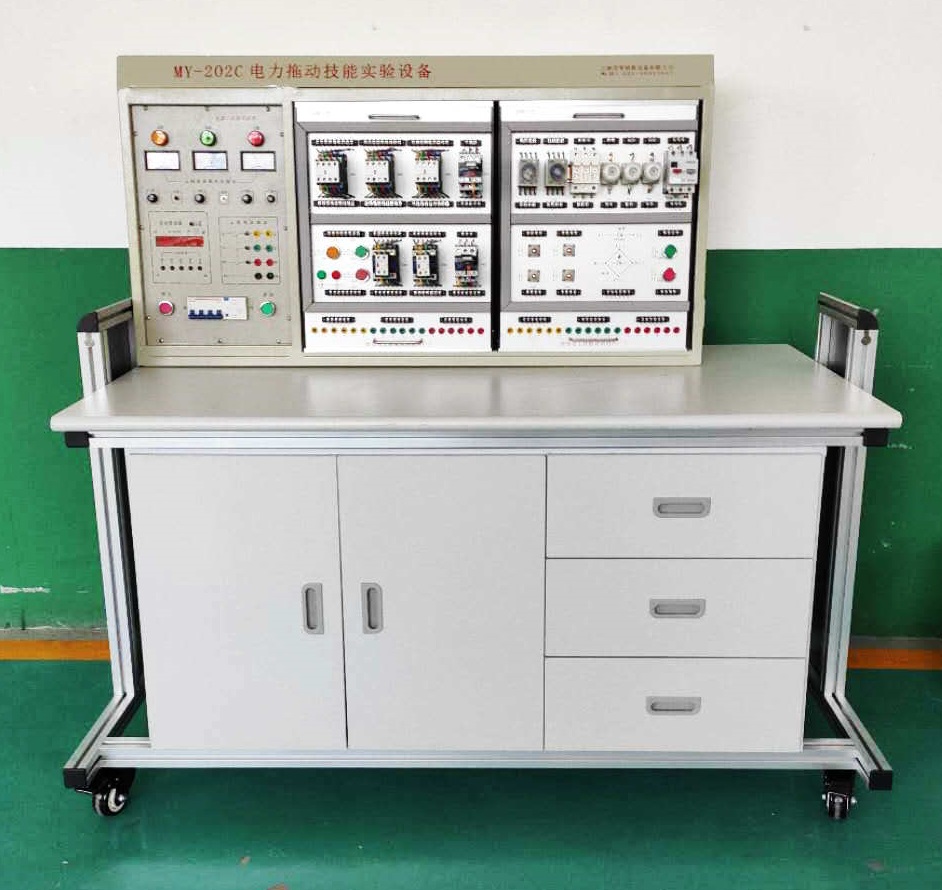

電力拖動與PLC技能實訓台

 電力拖動與PLC技能實訓台（MY-202D）是綜合了大中專院校、職業院校、技工學校的《電力控製技術》《電力拖動控製線路與技能訓練》《工廠電氣控製技術》《繼電接觸控製技術》《PLC原理及應用技術》《變頻調速》等相關科目的實驗及實訓教學內容而研發了本裝置。裝置采用掛箱結構，實訓項目可擴展性強，可擴展電工技能等等實訓項目。所有的元器件通過導線引到接線端子上，有利於保護器件，通過線槽走線，接近工業現場。


一、特點：
 1、電氣控製線路都裝在掛箱上，操作方便、更換便捷，可擴展功能或開發新實訓項目。如變頻調速，實訓的內容具有典型性、實用性。
2、操作台隻需三相四線的交流電源即可投入使用，占地麵積小，節約用房，減少基建投資。
3、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全。各電源輸出均有軟截止保護功能。
4、控製屏還設有定時器兼報警記錄儀，為學生實訓技能考核提供了一個統一的標準。
5、所有的元器件都通過導線引到接線端子上，學生接線時隻需在端子上進行接線，有利於保護元器件，通過線槽走線，接近工業現場。
二、技術性能：
1、工作電源：三相四線（或三相五線）～380V±5%  50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA
4、外形尺寸：1500×700×1400（mm）
三、裝置配備
（一）電源控製屏
    控製屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板。它為實訓考核提供電源及保護。
1、由無線遙控控製三相四線電源輸入，通過漏電保護器，接通總開關，由接觸器通過啟、停按鈕進行操作。
2、設有450V指針式交流電壓表三隻，指示輸入時三相電源電壓；指示燈三隻，指示實訓裝置與外部電源通斷情況。
3、三相四線電源輸出，具有單片機全程監控裝置過載或短路功能，過載或短路軟截止且告警，故障排除複位後方可啟動電源。
（二）實訓桌：桌體為鋁木結構，桌麵為防火、防水、耐磨高密度板，設有抽屜和儲存櫃。
（三）實訓組件
1、DW-71 電力拖動培訓組件（一）
交流接觸器3隻，中間繼電器2隻，熱繼電器2隻，控製按鈕3隻，指示燈2隻
2、DW-72 電力拖動培訓組件（二）
時間繼電器2隻，保險盒3P 1隻，陶瓷保險盒3隻，斷路器1隻，行程開關4隻，二極管1隻，整流橋1隻，控製按鈕2隻。
3、DW-73 電力拖動培訓組件（三）
轉換開關1隻，變壓器380V/3，6，36V 1隻，大功率電阻3隻
4、PLC主機及轉換器培訓組件（三菱FX1X-40MR）
5、SC-09編程通訊電纜
6、工控組態軟件
7、三相異步電動機：  380V  Y/△接法，帶離心開關  1台；
 8、三相雙速異步電動機 1台 交流380V/YY/△  1台；
四、實訓項目
（一）電力拖動部分
1、閘刀開關正轉控製線路
2、接觸器點動正轉控製線路
3、具有自鎖的正轉控製線路
4、具有過找保護的正轉控製線路
5、倒順開關控製正反轉控製線路
6、接觸器聯鎖的正反轉控製線路
7、按鈕聯鎖的正反轉控製線路
8、按鈕接觸器複合聯鎖控製線路
9、自動往返行程控製線路
10、接觸器控製串聯電阻降壓起動線路
11、時間繼電器控製串聯電阻降壓控製線路
12、手動Y/△降壓起動
13、接觸器控製Y/△降壓起動
14、時間繼電器控製Y/△降壓起動
15、QX3-13型Y/△自動起動控製線路
16、半波整流能耗製動控製線路
17、全波整流能耗製動控製線路
18、C620車床電氣控製線路
19、手動降壓起動
20、單相運行反接製動控製線路
21、電動葫蘆電氣控製線路
22、C6163車床電氣控製線路
23、控製電路聯鎖控製線路
24、主電路聯鎖控製線路
（二）PLC綜合訓練部分
1、PLC控製三相異步電動機自鎖正轉控製
2、PLC控製三相異步電動機正反轉控製
3、PLC控製三相異步電動機Y/△啟動控製
4、PLC控製三相異步電動機降壓啟動控製
  5、PLC控製三相異步電動機能耗製動控製
6、PLC控製C620車床電氣控製線路
7、PLC控製C6163車床電氣控製線路
8、PLC控製電動葫蘆電氣控製線路

---
