光伏發電實驗室簡介

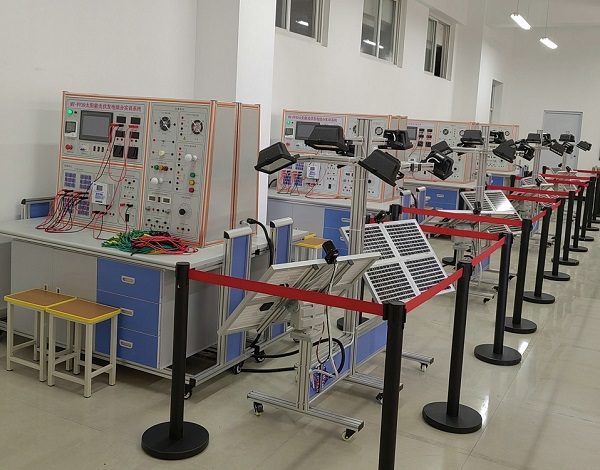

一、光伏發電實驗室主要供電子科學與技術專業使用，光伏發電是利用半導體光生伏特效應轉化成電能的一種發電技術，光伏發電實驗室是通過模擬太陽光讓太陽能電池板發電，通過此類試驗讓學生了解光伏發電的原理，對光伏發電效能進行研究和負載特性試驗，提高學生的動手能力和實踐能力。該實驗室可完成太陽能電池板特性實驗、太陽能自動跟蹤實驗、太陽能蓄電池控製器、太陽能應用實驗、太陽能光伏逆變器實驗、太陽能負載實驗等多個實驗項目。
二、光伏發電實驗室建設是根據用戶學校的數量需求對實驗室設備配置進行設計，能夠使學生在更加立體、全麵的環境下對整個環節進行展示與培訓。
1、本次實驗室配置要求
同時滿足30位學生上課使用
對光伏發電的性能進行全方位介紹與實訓
2、實驗室配置情況根據客戶的要求，我公司針對用戶的要求，對實訓實驗室的設備配置情況提供如下設計方案：
本套方案配置以學生實際操作為主，光伏發電的每個環節都能夠讓學生實際操作，讓學生能夠體會到組件在工廠中的實際生產流程和工作方法，掌握光伏發電的工作原理和方法，掌握光伏建築一體化的設計方法和施工原則，對學生掌握實際工作中需要的技能非常重要。
方案中還結合到老師的講解過程，設計有各環節的展示係統，使學生在具體 操作之前能夠根據講解/展示係統的配合進行正確的操作，保障學生的安全與教 學的順利進行。



二、光伏發電實訓室配置：（可根據實際情況增減）

序號	設 備 名 稱	數量	實驗目的	備注
光伏發電基礎實訓室
1	MY-PV14 光伏發電係統集成教學演示係統	5套	1、太陽能照明係統控製變換過程演示  2、太陽能離&並網逆變係統控製變換過程演示  3、太陽能LED光源係統變換過程演示	一套係統供6位同學使用
2	MY-PV18太陽能光伏發電實驗實訓裝置	5套	1、太陽能光伏板能量轉換實驗 2、環境對光伏轉換影響實驗 3、太陽能電池光伏係統直接負載特性實驗 4、太陽能控製器工作原理實驗 5、接反保護實驗 6、太陽能控製器對蓄電池的過充保護實驗 7、太陽能控製器對蓄電池的過放保護實驗 8、夜間防反充實驗 9、離網型逆變器工作原理實驗 10、獨立光伏發電實驗 11、並網型逆變器工作原理實驗 12、光伏並網實驗	一套係統供4位同學使用
光伏發電綜合實訓室

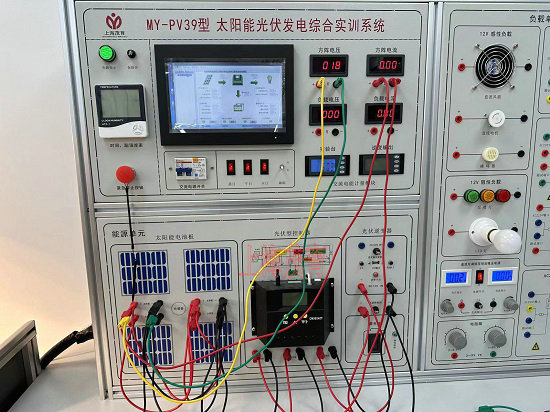

3	MY-PV39型太陽能光伏發電綜合實訓係統	5套	實驗一：太陽能電池板特性實驗係列： 1、太陽能電池板開路電壓測試實驗 2、太陽能電池板短路電流測試實驗 3、太陽能電板I-V特性測試實驗 4、太陽能電池板最大輸出功率計算實驗 5、太陽能電池板填充因子計算實驗 6、太陽能電池板轉換效率測量實驗 7、開路電壓與相對光強的函數關係實驗 8、短路電流與相對光強的函數關係實驗 9、太陽能電池板P-V特性測試實驗 10、太陽能電池板暗伏安特性測試實驗 11、太陽能組件輸出特性測試實驗 12、串聯電阻對填充因子的影響測試實驗 13、並聯電阻對填充因子的影響測試實驗 14、太陽能電池光譜特性測試實驗 15、太陽能電池板的串聯開路電壓測試實驗 16、太陽能電池板的串聯短路電流測試實驗 17、太陽能電池板的並聯開路電壓測試實驗 18、太陽能電池板的並聯短路電流測試實驗 19、負載特性測試實驗 實驗二：太陽能自動跟蹤實驗係列： 1、逐日係統原理實驗 2、太陽光跟蹤定位傳感器原理實驗 3、環境對光伏轉換影響實驗 4、跟蹤控製器操作實驗 5、傳動執行機構接線實訓 6、太陽能光控跟蹤實驗 7、太陽能光控-時控跟蹤實驗 8、太陽能電池組件環境監測實驗 實驗三：太陽能蓄電池控製器實驗係列： 1、太陽能蓄電池充電控製實驗 2、控製器充放電保護實驗 3、蓄電池電壓、電流測試實驗 4、蓄電池電量估測實驗 5、控製電池電流流入、輸出實驗 6、控製器環境溫度測量實驗 7、控製器光控-時控輸出實驗 實驗四：太陽能應用實驗係列： 1、太陽能交、直流風扇實驗 2、太陽能路燈實驗 3、太陽能警示燈實驗 4、太陽能充電器實驗 5、太陽能可變阻抗負載實驗 實驗五：太陽能負載實驗係列： 1、最大輸出電流實驗 2、最大輸出功率實驗 3、在不同恒壓狀態下電流特性 4、在不同恒流狀態下電壓特性 實驗六：太陽能光伏逆變器實驗係列： 1、逆變器的工作原理分析實驗； 2、輸出電壓、電流測試實驗； 3、最大輸出功率的估算實驗； 4、過載或短路保護演示實驗； 5、輸入電壓防反接演示實驗； 6、輸入電壓範圍測試實驗； 7、轉換效率計算實驗；	一套係統供4位同學使用
4	MY-PV23型太陽能光伏並網發電教學實驗台	5套	2、1、 光伏能量變換實驗 實驗1、光伏陣列單元組成原理。 實驗2、太陽能光電池能量轉換組合原理。 實驗3、陣列電子最大功率跟蹤器原理。 實驗4、陣列匯流與防雷接地原理。 實驗5、陣列結構件、防腐安裝原理。 實驗6、最大功率跟蹤器與光伏轉換提效實驗。 實驗7、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。 實驗8、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。 實驗9、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。 實驗10、陣列低、中、高通過開關組合後能量變換實驗。 實驗11、光感儀和風速傳感儀各自作用實效實驗。 2、2、同步逆變電源實驗 實驗1、逆變電源單元組成原理。 實驗2、逆變電源MPPT的最大功率跟蹤控製方法的實驗。 實驗3、逆變電源輸出功率與光伏能量變換的實驗。 實驗4、MPPT與電子跟蹤器有效結合和分離控製方麵的比較實驗。 實驗5、晴天，多雲，陰雨天情況下逆變電源輸出交流電的波形、諧波含有率、功率因素的比較實驗。 實驗6、逆變器並入的電網供電中斷，逆變器應在2s內停止向電網供電，同時發出警示信號的防孤島效應保護試驗。 實驗7、逆變電源直流輸入欠電壓控製實驗。 實驗8、輸入電壓為額定值，負荷滿載時距離設備水平位置1m處，的噪聲測試實驗。	一套係統供4位同學使用

---
