電機檢修實訓室簡介

一、電機檢修實訓室是電力工程係服務於發電廠及電力係統、供用電技術、電氣自動化技術、電力係統繼電保護與自動化等專業進行綜合實訓的場所。‌實訓室的主要目標是培養學生三相異步電動機檢修的專業技能，並且承擔著相關行業的技能鑒定工作。此外，電機檢修實訓室還提供單項任務訓練、綜合技能訓練、實訓檢測等多項功能，使學生了解電機的結構組成和工作原理，加強實訓教學，提高學生的動手與操作技能，培養學生故障診斷、排除能力等。

二、電機檢修實訓室的配置：

序號	設備名稱	實驗項目	數量
1	MYDJ-09電機檢修技能實驗裝置	電機檢修前的準備、電機的拆卸與組裝，部件檢修，電機組裝和整機安裝、參與檢修部件的裝配、參與進行電機軸心糾偏定位、清理定子內腔、參與轉子和端蓋的裝配、修複電機的現場整機組裝、電機試運轉、測量絕緣電阻和繞組的直流電阻、連電機與負載傳動機構、參與電氣試驗並作記錄等係列實驗。實驗目的：（一）電機檢修前的準備 1、檢查運行情況，作檢查記錄 2、故障測試3．測量技術數據 4、工具製作（二）電機的拆卸與組裝 1、電機解體 2、機殼清掃、作標記 3、電機與負載的解裂 4、聯軸器拆除 5、電機端蓋的拆除 6、抽出電機轉子 7、定子內腔清洗 8、零部件的檢查、清點、編號和標記（三）部件檢修 1．軸承檢修 ①軸承的拆卸 ②補充缺油軸承的潤滑脂 2．繞組檢修 ①測量和記錄電機原始數據 ②繞組拆除 ③電機嵌線 3．電機換向裝置檢修 ①電刷檢修 ③軸承清洗和注入潤滑脂 ④軸頸和軸承室的檢測 ④電機接線、測試 ⑤繞組浸漬與烘幹 ②換向器檢修（四）電機組裝和整機安裝 1、參與檢修部件的裝配 2、參與進行電機軸心糾偏定位 3、清理定子內腔 4、參與轉子和端蓋的裝配 5、修複電機的現場整機組裝（五）試驗 1．電機試驗 ①電機試運轉 ②測量絕緣電阻和繞組的直流電阻 2．電氣試驗 ①連電機與負載傳動機構 ②參與電氣試驗並作記錄 ③空載 ④電機旋轉方向 ③參與進行數據處理 ④參與修試報告起草注意：用戶自配儀器設備 1、交流耐電壓測試儀、短路測試儀、測匝器 2、烘箱、浸漆槽	10台

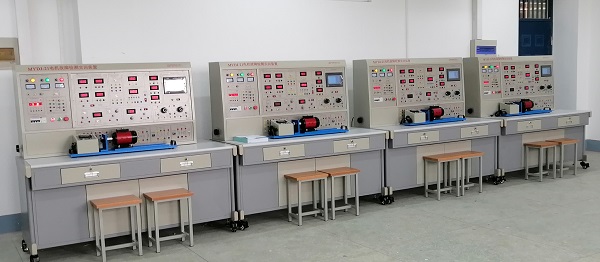

2	MYDJ-21B電機故障檢測實訓考核裝置	實驗目的：（一）直流電動機實訓 1-1直流電動機知識的概述 1-2直流電動機認識實訓 1-3直流電動機的啟動 1-4直流電動機的調速 1-5直流電動機的換向 1-6直流他勵電動機絕緣電阻的測量 1-7直流電動機故障的檢測（二）三相異步電動機實訓 2-1異步電機知識的概述 2-2 三相鼠籠異步電機的認識實訓 2-3 三相鼠籠異步電機的啟動與換向實訓 2-4 三相鼠籠異步電動機的空載實訓 2-5 三相鼠籠式異步電動機絕緣電阻的測量 2-6三相異步電動機繼電接觸控製實訓（自鎖控製） 2-7三相異步電動機故障的檢測（三）單相電容運轉異步電動機實訓 3-1 單相異步電機的概述 3-2 單相電容運轉異步電動機的認識 3-3 單相電容運轉異步電動機的空載運行 3-4單相電容運轉異步電機絕緣電阻的測量 3-5單相異步電動機故障的檢測（四）三相同步電動機實訓 4-1 三相同步電機知識的概述 4-2 三相同步電動機的認識 4-3 三相同步電動機的啟動 4-4 三相同步電機的故障檢測	10台

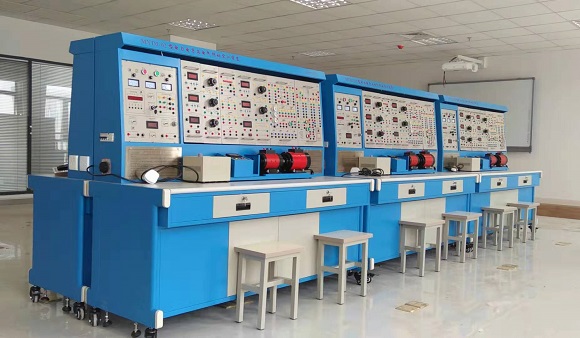

3	MYDJ-06C電機傳動及控製技術實訓裝置	實驗項目 1、電機及變壓器基礎實驗 1）直流他勵電動機的認識 2）直流他勵電動機的空載試驗 3）直流他勵電動機的工作特性 4）三相鼠籠式異步電動機認識 5）三相鼠籠式異步電動機空載試驗 6）三相鼠籠式異步電動機堵轉試驗 7）三相鼠籠式異步電動機工作特性 2、電機拖動部分直流他勵電動機拖動實驗 1）直流他勵電動機固有機械特性 2）直流他勵電動機人為機械特性 3）直流他勵電動機能耗製動機械特性 4）直流他勵電動機倒拉反轉製動機械特性 5）直流他勵電動機電源反接製動機械特性 6）直流他勵電動機回饋製動機械特性三相異步電動機拖動實驗 1）三相異步電動機固有機械特性 2）三相異步電動機人為機械特性 3）三相異步電動機能耗製動機械特性 4）三相異步電動機反接製動機械特性 5）三相異步電動機回饋製動機械特性電機控製部分直流他勵電動機控製實驗 1）電樞回路串電阻起動及調速 2）減壓起動及降低電源電壓調速 3）弱磁調速三相異步電動機控製實驗 1）三相異步電動機點動與自鎖控製線路 2）三相異步電動機的正反轉控製線路 3）順序控製線路 4）三相異步電動機全壓起動控製線路 5）三相異步電動機降壓起動控製線路三相繞線轉子異步電動機起動控製線路 6）三相異步電動機能耗製動控製線路 7）三相異步電動機的調速控製線路 8）三相異步電動機單向起動及反接製動控製線路 9）兩地控製線路 10）工作台自動往返循環控製線路 11）三相異步電動機雙向起動及反接製動控製線路 12）三相雙速異步電動機的控製線路 4、基於PLC下的電機控製實驗 1）三相異步電動機直接點動與自鎖控製 2）三相異步電動機的正、反轉控製 3）三相異步電動機的星形-三角形降壓起動控製 4）三相線繞式異步電動機的起動控製 5）三相異步電動機帶延時正、反轉控製 6）三相異步電動機帶限位自動返回控製 7）三相雙速異步電動機的起動與調速控製 5. 基於變頻器的電機拖動與控製實驗 1）變頻器的認識 2）變頻器的參數設定與操作 3）變頻器的麵板控製 4）變頻器的電位器控製 5）變頻器的電壓控製 6）變頻器的電流控製 7）變頻器的多段速控製 8）三相異步電動機的變頻調速 6. PLC、變頻器的電機拖動與控製實驗 1）基於PLC通信方式的多段速選擇變頻調速 2）基於PLC通信方式的變頻器開環調速 3）基於PLC通信方式的變頻器閉環調速 4）基於PLC模擬量方式的變頻器閉環調速	10台
