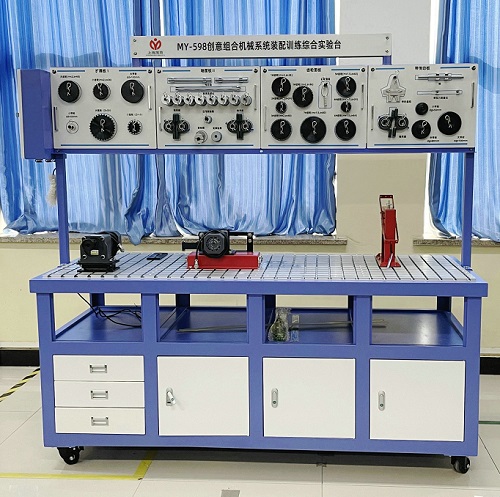

MY-598創意組合機械係統裝配訓練綜合實驗台

一、概述：
創意組合機械係統裝配訓練綜合實驗台以全新的機械基礎創新、教學、實驗、培訓新理念，運用模塊化、人機工程學設計理論，高精度製造技術製造而成。創意組合機械係統裝配訓練綜合實驗台配有多媒體模擬實驗教學軟件，是學習者鞏固機械基礎理論和培訓掌握機械安裝、調試、測量的實際操作技能的必備實驗設備（大學本科、專科適用）。

二、實驗目的和意義
1)通過實驗將枯燥的機械概念通過實體的運行得到直觀體現。使學習者獲得學習的興趣和理論概念的鞏固。
2)通過實驗使學習者建立起清晰的機械裝配、安裝調整及同軸度、平行度等形位公差的概念。
3)通過實驗獲得對分析、評判處理機械加工誤差、裝配誤差等係統綜合誤差對機械傳動性能影響的實際能力。
4)通過實驗使學習者學會和掌握機械工卡量具的使用和獲得長度測量、角度測量等尺寸與形位公差測量的相關知識。
5)可供6-8個學生雙麵操作，零件存放有序，便於實驗和管理。
三、實驗內容
實驗（教程）一、機械傳動係統的組成
實驗（教程）二、鏈聯接的安裝與測量
實驗（教程）三、動力傳輸係統的安裝
實驗（教程）四、V型帶傳動的安裝與調節
實驗（教程）五、鏈傳動的安裝與調節
實驗（教程）六、直齒輪傳動的安裝與調節
實驗（教程）七、多軸傳動的安裝與調節
實驗（教程）八、符合標準與加工超差傳動件的性能對比分析
實驗（教程）九、有軸向力傳動零件的搭接與運轉分析
實驗（教程）十、曲柄搖杆工作係統的搭接、運轉與分析
實驗（教程）十一、曲柄滑塊工作係統的搭接、運轉與分析
實驗（教程）十二、帶傳動與齒輪傳動組合
實驗（教程）十三、齒輪傳動與鏈傳動組合
實驗（教程）十四、帶與鏈傳動組合
實驗（教程）十五、V帶傳動與曲柄滑塊機構組合
實驗（教程）十六、鏈傳動與曲柄連杆機構組合分析
實驗（教程）十七、機構運動參數的測試分析實驗
四、功能與特點
1）能夠進行單軸的安裝分析、共線軸係、平行軸係的聯接與運轉測量、帶傳動、鏈傳、齒輪傳、機械傳動係統的安裝、測量以及對比分析。不同轉速、載荷條件下的簡單特性比較。
2）突破了傳統軸係搭接的靜態理念，在軸係搭接完成後，通過實際運轉，體驗安裝的相關問題。
3）將機械測量同性能相互聯係，在運轉的環境下，對精度建立起直觀的概念。
4）在安裝過程中，掌握相關工業測量量具的使用，直接提高動手能力。
5）多種傳動類型的比較分析，充分理解不同傳動類型的特點及其適用範圍。
6）配備了詳盡實驗指導書。
五、係統主要技術參數
1、電機（2台）： 61K250RA-CF 電壓：220V 250W；轉速：0－1440rpm
51K60RGN-CF電壓：220V 60W；轉速：0－300rpm
2、直線位移傳感器（1個）：量程150mm；
3、水平儀（可測水平、垂直、45°）
4、光柵角位移傳感器（1個）：脈衝數1000p；
5、外形尺寸: 2100×780×2050mm
6、重量: 約400kg
