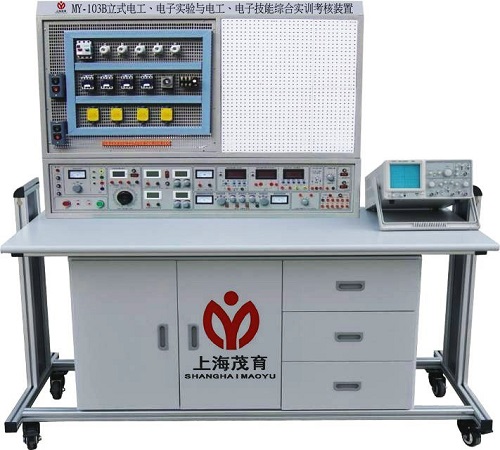

MY-103B電工電子實驗與技能綜合實訓裝置

一、電工電子實驗與技能綜合實訓裝置，電工電子技能綜合實訓裝置能完成電工學.電工原理.電子技術等課程實驗，又能完成電工技能訓練.電工實訓.電力拖動控製線路與技能訓練.電子技能訓練”等課目的實訓。通過基本操作技能和三十幾類實用新型電路的製作、調試，使學生掌握電子產品的工作調試、掌握焊接和電路組裝工藝技能。本裝置適用高等、中等、職校及技校現有實驗室更新換代或新建擴建實驗室的理想產品。
二、電工電子實驗與技能綜合實訓裝置，電工電子技能綜合實訓裝置的特點：
1、即能完成電工、電子實驗又能進行電工、電子實訓考核，大大節省實驗用房，節省管理人員。
2、實驗部分元件盒體透明，直觀性好，盒蓋與盒體采用較科學的壓卡式結構，維修拆裝方便。元件盒在九孔萬能實驗板上任意插接成實驗電路，方法靈活，使學生所學知識靈活運用、快速掌握。
3、實訓部分在網孔板上完成，操作方便、靈活，更換便捷，接近工業現場，易擴展實訓功能或開展新實訓項目。
4、實驗實訓項目豐富，裝置功能齊全。
5、設有電壓型電流型漏電保護器，並有單片機自動全程監控裝置過載或短路，一旦發生即可自動切斷電源，故障排除後方可再次啟動工作電源。能確保設備和操作者安全。
6、參考標準為一室12台學生台，1台教師台，用戶可根據學生人數酌情增減，教師台即能演示又能分別控製學生台的工作電源。
三、電工電子實驗與技能綜合實訓裝置技術性能：
1、工作電源：三相四線（或三相五線）～380V±5%  50Hz
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1KVA
4、重量：200Kg
四、設備的功能構成：
1、電源及參數：
1.1輸入電源：三相四線電源，輸入時信號燈亮
1.2電源輸出：總電源開啟後，按下啟動按鈕，三相四線交流電源輸出，有450V交流電壓表指示輸出電壓。有0/1開關單獨控製三相電源的輸出。
1.3可調交直流電源：0～240V連續可調交流電源輸出，有表指示。輸出最大電流2A，同時有0-250V直流電源輸出（配備一台0.5KVA單相調壓器）
1.4雙路恒流穩壓電源：具有過載及短路保護功能，二路輸出電壓都為0-30V，內置式繼電器自動換檔，多圈電位器連續調節，使用方便。輸出最大電流為2A，具有電流值預設功能。電壓穩定度＜10^-2，負載穩定度＜10^-2，紋波電壓＜5mv。
1.5直流穩壓電源：固定+5V，電流0.5A。
1.6低壓交流電源：輸出2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V電源，最大電流1.5A。
2、安全保護：設有電壓型和電流型漏電保護器，並有單片機自動控製全程監控裝置過載或短路，自動切斷總電源，故障排除按下複位按鈕後方可再次啟動電源，確保操作者和設備安全。
4、音頻功率放大器：輸入音頻電壓不低於10mV，輸出功率不小於1W，音量可調，內有喇叭，用於放大器電路擴音，也可作信號尋跡儀器使用。
5、直流數顯毫安表一隻，采用ECL公司高性能AD轉換器配以高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控製模式。具有自動與手動量程，測量範圍：0-2000mA。手動量程為：20mA、200mA、2000mA。測量精度為0.5級。具有數據存儲與查詢功能。具有超量程報警、指示等功能。
6、智能型真有效值交流電流表一隻
  由單片機主控測試電路構成全數顯和全測程交流電流表一隻，通過鍵控、數顯窗口實現人機對話功能控製模式。能對交流信號（20-20KHz）進行真有效值測量，測量範圍0～5A，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。同時能對數據進行存儲、查詢、修改（共15組，掉電保存）。
五、全室構成與配備（以參考標準：1台教師台，12台學生台為例）
1、實驗實訓屏12個，每台學生台配備1台，材質為鐵質雙層亞光噴塑，左邊為網孔板，右邊為九孔萬能實驗板。下部為電源、信號及控製單元。
2、操作桌：鋁林結構，桌麵為防火、防水、耐磨高密度板。共12張，一桌二座，桌麵配備一塊膠皮板保護桌麵，桌體下部為元件儲存櫃，放置元器件。
3、教師台1台：由實驗實訓演示屏、桌、學生用電源成控製器組成，即可作實驗實訓講解演示又能分別控製學生台的工作電源以提高安全係數。
4、器材配備（以參考標準：1台教師台，12台學生台即25座為例）：

序號	名     稱	每台數量	全室數量	單位	備     注
1	人體複蘇模型		1	個	教師演示
2	滅火器		1	隻	教師演示
3	直流電機		1	台	50W，教師拆裝演示
4	手電鑽	1	13	把
5	表筆、扳手、尖嘴鉗、鋼絲鉗、剝線鉗等電工工具	1	13	套
6	電烙鐵及烙鐵架	1	25	套
7	指針萬用表MF-50	1	13	隻
8	數字萬用表UT33B+	1	13	隻
9	單相電度表	1	13	隻
10	三相電度表	1	13	隻
11	電流互感器	3	3*13	隻
12	兆歐表	1	13	隻
13	鉗形電流表	1	13	隻
14	轉速表		1	隻	教師台用
15	變壓器繞線機		2	隻	分組訓練
16	保險盒	3	3*13	隻
17	熔斷器	6	6*13	隻
18	拉線開關、園插座、平燈頭	各2	2*13	隻
19	20W日光燈	1	13	套
20	換相開關	1	13	隻
21	電阻、變壓器組件	1	13	套
22	三相電動機拆裝拉具		3	套
23	鋼鋸架	1	13	把
24	單相電動機	1	13	台
25	三相電動機180W	2	2*13	台
26	交流接觸器	4	4*13	隻
27	組合開關	1	13	隻
28	3H鐵殼按鈕	1	13	隻
29	熱繼電器	2	2*13	隻
30	時間繼電器	1	13	隻
31	50W變壓器	1	13	隻
32	單刀開關	1	13	隻
33	三相閘刀	1	13	隻
34	信號燈	1	13	隻
35	敷銅板（PCB）製作	1	13	片
36	通用焊接電路板（焊接訓練）及組件	1	13	套
37	電子技能實訓考核組件（包括特製線路板及相應元器件）	1	13	套
38	電流插座	3	3*13	隻
39	交直流電表	8	6*13	隻
40	電工電子實驗所需電阻、電位器、電感、電容、變壓器、條形磁鐵、二極管、三極管、場效應管、集成電路、集成座、可控矽、邏輯電平開關及邏輯電平指示傳感器件等元件	1	13	套	元件已裝在透明單元盒內，集成座通用，可自由擴展數字電路實驗。
41	變壓器繞線桌		1	張
42	走線槽	2	2*13	米	分組訓練
43	雙門立櫃		2	個
44	學生凳		25	張

 六、參考實驗實訓項目：

（一）實訓部分： A：電工部分 1．低壓驗電筆的使用 2．滅火器的操作方法（教師演示） 3．口對口人工呼吸法和胸外心髒壓擠法急救的掌握 4．常用工具的使用與識別 5．常用導線的連接和絕緣的恢複 6．電烙鐵的拆裝與焊接技能訓練 7．電工識圖訓練 8．電工布線工藝 9．日光燈電路的按裝接線 10．單相電度表直接接線電路安裝 11．單相電度表經電流互感器的接線電路安裝 12．配電板安裝 13．室內配線 14．室內照明電路安裝 15．萬用表轉換開關的使用和讀數 16．交流電壓的測量 17．直流電壓、直流電流的測量 18．電流表、電壓表的安裝 19．電阻的測量 20．兆歐表、鉗形電流表接地電阻測定儀的使用 21．單相功率、功率因數的測量 22．三相四線有功電度表的安裝接線 23．三相四線有功電度表經電流互感器的安裝與接線 24．常用開關繼電器拆裝 25．交流接觸器的拆卸與組裝 26．常用啟動器的結構觀察與檢測 27．小型變壓器的製作 28．小型變壓器故障檢查與排除 29．三相鼠籠式電動機的拆裝與測試 30．三相鼠籠式異步電動機運行巡視 31．三相鼠籠式異步電動機的定期檢修 32．三相鼠籠式電動機故障分析 33．定子繞組局部故障的排除 34．單相電容式電動機繞組的拆裝 35．單相電容式電動機故障與排除 39．具有過載保護的正轉控製	36．手動正轉控製線路的安裝與檢修訓練 37．接觸器點動正轉控製 38．具有自鎖的正轉控製 40．接觸器聯鎖的正反轉控製 41．按鈕聯鎖的正反轉控製線路 42．按鈕、接觸器複合聯鎖的控製線路 43．按觸器控製Y-△降壓控製 44．X62-W型銑床主軸與進給電機的聯鎖控製 45．時間繼電器控製Y-△降壓起動控製 46．C620-1型車床控製線路的模擬安裝 47．直流電動機的拆裝訓練（教師演示） 48．直流電動機的檢修訓練（教師演示） B：電子實訓： 1．常用儀器儀表的使用 2．常用電子元器件的識別與檢測 3．電烙鐵拆裝與電子錫焊技能訓練 4．印刷線路板的製作 5．三端集成穩壓直流電源的製作 6．串聯型直流穩壓電源的製作 7．低頻信號電壓放大器的裝配與測試 8．具有負反饋信號放大器電路的製作與測試 9．文式橋振蕩器的焊接與調試 10．電池電壓監視電路的製作與測試 11．電子催眠器電路的製作 12．模擬“知了”電子電路的製作實訓 13．實用聲控、光控節電照明燈的製作與實訓 14．語音報警喇叭的製作與實訓 17．邏輯測試器的製作與測試 18．正負脈衝信號的製作與測試 19．智力競賽搶答器的製作 20．水位報警器電路的製作 21．迷你閃光彩燈的製作 22．光控音樂門鈴 23．實用模擬自然風控製器的製作 24．台燈調光電路 25．實用CMOS觸摸鎖鑰電路 26．自動充電器的製作 27．半導體收音機的組裝與調試
（二）實驗部分：
A：電工實驗 1．電工測量儀表的使用 2．常用元件的識別與檢測 3．線性元件與非線性元件的伏安特性 4．電源的外特性 5．電位值、電壓值的測定 6．電流表和電壓表的擴程 7．基爾霍夫定律的驗證 8．驗征楞次定律 9．迭加原理與互易定理的驗證 10．戴維南定理與諾頓定理的驗征 11．電壓源與電流源的等效變換 12．受控源特性的研究 13．一階電路實驗 14．二階電路的過渡過程 15．研究LC元件在直流和交流電路中的特性 16．負載獲得最大功率的條件 17．交流電路參數的測量 18．正弦交流電路中RLC元件的特性 19．RL及RC串聯電路實驗 20．RLC串聯諧振電路 21．日光燈電路的連接及功率因數改善 22．三相負載的星、三角接法 23．三相電路及功率的測量 24．R-C選頻網絡的研究 25．二端口網絡研究　 26．單相變壓器實驗　　　　　　          27．互感電路實驗 28．三相異步電動機的使用與起動 29．三相電動機繼電接觸控製的基本電路 30．三相電動機Y-△起動控製實驗 31．三相電動機的順序控製實驗 32．三相電動機能耗製動控製實驗 33．最簡單的電路　　　　　　　　　　　 34．電路中各點電位與參考點的選擇　　   35．電阻的串聯　　　　　　　　　　　　 36．電阻的並聯　　　　　　　　　　　　 37．電阻的混聯　　　　　　　　　　　　 38．電阻分壓器電路　　　　　　　　　　 39．全電路歐姆定律　 40．電橋的應用與平衡條件 41．節點電壓法 42．回路電壓法 43．支路電流法 44．RCL並聯電路 45．串聯電路 46．變壓器結構及工作原理 47．基爾霍夫第一定律 48．基爾霍夫第二定律 49．日光燈電路原理 50．擴大電壓表量程 51．擴大電流表量程 52．RC電路的過度過程　 53．RL過渡過程 54．電容的串聯電路 55．電容的並聯電路 56．電容器的充放電 57．電容器在交直流中的作用 58．條形磁鐵在線圈中的運動 59．電容的混聯 60．純電阻、電感、電容電路 61．磁耦合線圈的順串	62．磁耦合線圈的反串 63．歐姆表的工作原理 64．雙聯開關二地控製 65．用示波器觀察磁滯回線 66．磁路歐姆定律 67．兩線圈的互感及同名端 68．互感耦合 69．提高功率因數的方法 70．單相電路功率的測量 71．收錄機電源電路 72．濾波電路 73．電阻與溫度的關係:用伏安法測出燈絲 在不同電壓下的阻值。 74．三相異步電機閘刀控製正轉實驗 75．具有過載保護的控製線路 76．按鈕控製的正反轉控製線路 77．接觸器控製星一三角降壓起動控製線路 B：電子實驗 1．晶體二極管的特性及檢測 2．晶體三極管輸入輸出特性 3．低頻小信號電壓放大器 5．RC耦合兩級放大器 6．負反饋對放大器性能的影響 7．變壓器耦合推挽功率放大器 8．互補對稱推挽功率放大器(OTL) 9．單相半波整流 10．單相全波整流 11．單相橋式整流 12．單相橋式整流濾波 13．單結晶體管特性                                         14．單結晶體管觸發電路 15．晶閘管簡單測試及可控整流電路 16．場效應管測試   17．串聯型穩壓電壓 18．差動放大電路的研究 19．集成運放參數的測試 20．集成運放減法電路 21．集成運放加法電路 22．集成運放積分電路 23．集成運放微分電路 24．集成運放文氏正弦波振蕩器 25．電容三點式振蕩器 26．電感三點式振蕩器 27．集成穩壓電路 28．無穩態電路（多諧振蕩器） 29．施密特觸發器 30．集成與門邏輯功能測試 31．集成非門電路邏輯功能測試 32．集成或門電路邏輯功能測試 33．集成與非門邏揖功能測試 34．CMOS門電路的測試 35．基本RS觸發器 36．JK觸發器 37．D觸發器 38．555時基電路的應用（方波發生器) 39．二一十進製計數器 40．二一十進製8421譯碼器 41．加法器 42．減法器 43．用集成與非門構成單穩態觸發器 44．組合邏輯電路
