電氣自動化實訓室建設方案

一、電氣自動化實訓室建設方案
電氣工程實驗室設備主要滿足電氣工程及其自動化專業實驗教學要求，是對學生進行專業基礎訓練及專業技能綜合訓練的實踐教學場所。為人才培養方案中的專業核心課程：電氣自動化實驗室不僅對學生各門課程的認識及實踐提供良好的實驗條件，而且通過電氣工程、信息控製及計算機技術、電力係統知識方麵的基本實驗訓練，使學生具有解決電氣控製實踐技術問題的基本能力。
二、培養目標
電氣自動化實訓室設備麵向電氣工程相關領域，培養能適應社會和地方經濟建設需要，具有良好的科學素養和創新精神，德、智、體、美全麵發展，具備從事電氣自動化測試與控製、電力係統分析與設計、運行與檢修維護、科學研究與開發、相關設備的生產設計等方麵工作的應用性複合型高級工程技術人才。

二、電氣自動生實訓室-配置：

序號

設備名稱

實驗目的

數量

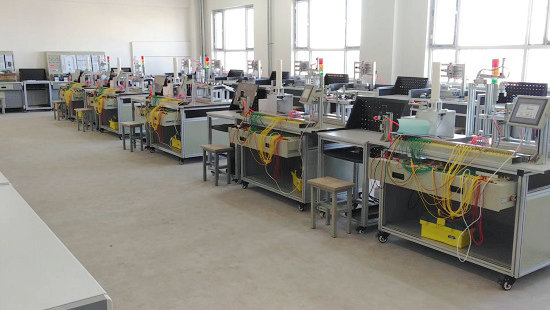

MYN-236H自動生產線實訓考核裝置

1、氣動係統的安裝與調試項目：
選用該裝置配置的單出杆氣缸、單出雙杆氣缸、旋轉氣缸等氣動執行元件和單控電磁換向閥、雙控電磁換向閥和磁性開關等氣動控製元件，可完成下列氣動技術的工作任務：
項目一氣動方向控製回路的安裝；
項目二氣動速度控製回路的安裝；
項目三擺動控製回路的安裝；
項目四氣動順序控製回路的安裝；
項目五氣動機械手裝置的安裝；
項目六氣動係統安裝與調試；
2、電氣控製電路的安裝和PLC程序編寫項目：
選用該裝置配置的PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列PLC應用技術工作任務：
項目七電動機正反轉控製電路的連接與控製程序編寫；
項目八電動機調速控製電路的連接與控製程序編寫；
項目九氣動方向控製程序編寫；
項目十氣動順序動作控製程序編寫；
項目十一氣動機械手控製程序編寫；
項目十二皮帶輸送機控製程序編寫；
項目十三機電一體化設備控製程序編寫；
項目十四自動生產線控製程序編寫。
3、機電設備安裝與調試項目
選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：
項目十五傳動裝置同軸度的調整；
項目十六皮帶輸送機的安裝與調整；
項目十七搬運機械手設備安裝與調試；
項目十八物件分揀設備的安裝與調試；
項目十九送料設備的安裝與調試；
項目二十自動生產線設備安裝與調試。
4、自動控製係統安裝與調試項目
選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：
項目二十一多種傳感器的安裝與調試；
項目二十二機械手的自動控製；
項目二十三皮帶輸送機的自動控製；
項目二十四機電一體化設備的自動控製；
項目二十五 PLC控製係統的安裝與調試；
項目二十六自動生產線的安裝與調試。
5. PLC工業通訊網絡的安裝及調試
係統選用三菱PLC主控製器，配合FX1N-485BD網絡模塊，基於本網絡通信功能，可完成下列工業現場總線通信技術訓練任務：
項目二十七N:N網絡的硬件連接、調試
項目二十八N:N網絡參數設置、調試
項目二十九基於多台PLC的複雜網絡數據讀寫程序編寫與調試

5套

MY-35A型工業自動化網絡控製平台

實訓目的
1、西門子S7-1200 PLC的實訓
2、觸摸屏的實訓
3、觸摸屏與PLC通訊的實訓
4、伺服電機的控製實訓
5、變頻器的控製實訓
6、小車運動控製實訓
7、編碼器控製實訓
8、PLC與變頻器PROFINET總線通信
9、繼電器-交流接觸器係統的電動機正反轉，星-三角，兩台電機的順序控製

10套

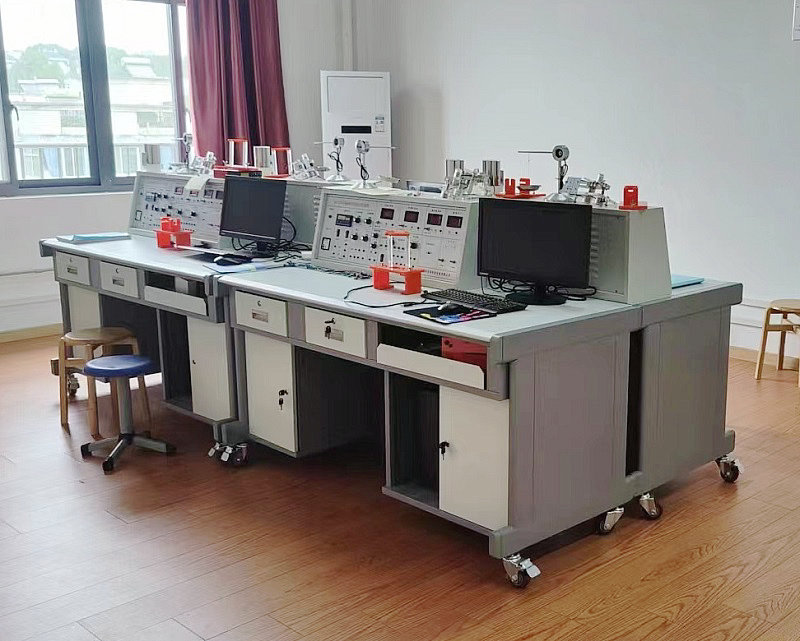

MY-317F檢測與轉換傳感器技術實訓裝置

實驗目的：(帶*實驗為思考實驗)

實驗一	電阻式傳感器的單臂電橋性能實驗
實驗二	電阻式傳感器的半橋性能實驗
實驗三	電阻式傳感器的全橋性能實驗
實驗四	電阻式傳感器的單臂、半橋和全橋的比較實驗
實驗五	電阻式傳感器的振動實驗*
實驗六	電阻式傳感器的電子秤實驗*
實驗七	變麵積式電容傳感器特性實驗
實驗八	差動式電容傳感器特性實驗
實驗九	電容傳感器的振動實驗*
實驗十	電容傳感器的電子秤實驗*
實驗十一	差動變壓器的特性實驗
實驗十二	自感式差動變壓器的特性實驗
實驗十三	差動變壓器的性能實驗
實驗十四	激勵頻率對差動變壓器特性的影響
實驗十五	差動變壓器的振動實驗*
實驗十六	差動變壓器的電子秤實驗*
實驗十七	光電式傳感器的轉速測量實驗
實驗十八	光電式傳感器的旋轉方向測量實驗
實驗十九	接近式霍爾傳感器實驗
實驗二十	霍爾傳感器的轉速測量實驗
實驗二十一	霍爾傳感器的振動測量實驗
實驗二十二	渦流傳感器的位移特性實驗
實驗二十三	被測體材質對渦流傳感器特性的影響實驗
實驗二十四	渦流式傳感器的振動實驗
實驗二十五	渦流式傳感器的轉速測量實驗
實驗二十六	溫度傳感器及溫度控製實驗（AD590）
實驗二十七	K型熱電偶的溫度控製實驗
實驗二十八	熱電偶冷端溫度補償實驗*
實驗二十九	E型熱電偶的溫度控製實驗
實驗三十	Pt100鉑電阻的溫度控製實驗
實驗三十一	Cu50銅電阻的溫度控製實驗
實驗三十二	磁電式傳感器的特性實驗
實驗三十三	磁電式傳感器的轉速測量實驗
實驗三十四	磁電式傳感器的應用實驗*
實驗三十五	壓電加速度式傳感器的特性實驗
實驗三十六	光纖傳感器的位移特性實驗
實驗三十七	光纖傳感器的振動實驗
實驗三十八	光纖傳感器的轉速測量實驗
實驗三十九	壓阻式壓力傳感器的特性實驗
實驗四十	壓阻式壓力傳感器的差壓測量實驗*
實驗四十一	超聲波傳感器的位移特性實驗
實驗四十二	超聲波傳感器的應用實驗
實驗四十三	氣敏傳感器的原理實驗
實驗四十四	濕度式傳感器原理實驗
實驗四十五	氣體流量的測定*
實驗四十六	移相器實驗
實驗四十七	相敏檢波器實驗
實驗四十八	低通濾波器實驗
實驗四十九	熱釋電紅外傳感器實驗

10套

電腦

i5-12500 內存：8G固態硬盤：512G N(W11H,260W,3+3)（惠普）

30台
