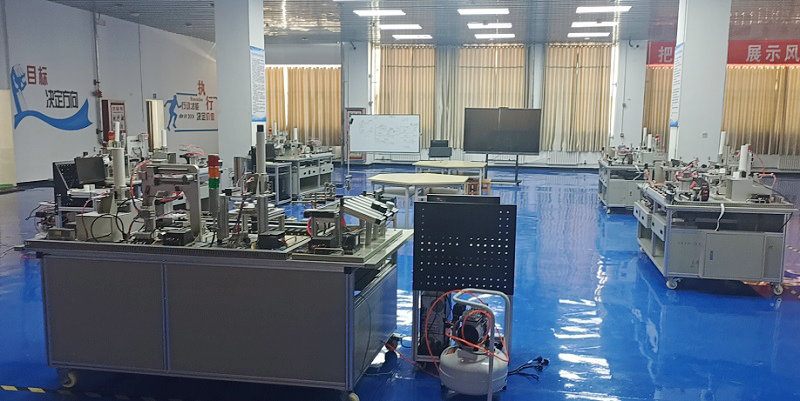

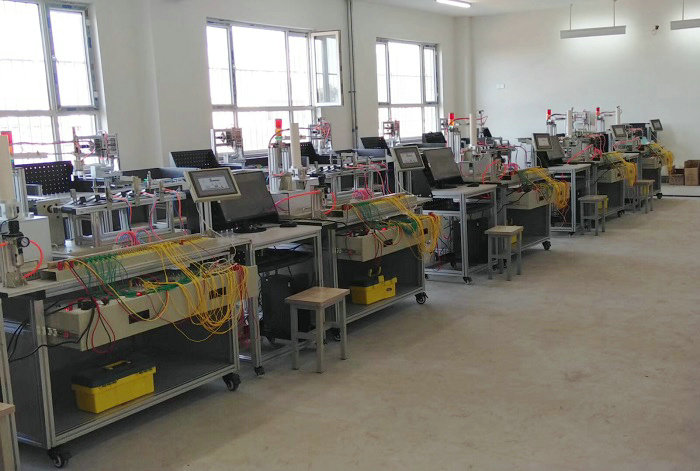

機電一體化實訓室建設方案

機電一體化實訓室-是在培養從事機電一體化設備的使用、維護、維修、設備的管理與設計等工作的高素質、高技能、應用型高級職業技術人才。是根據職業教育培訓教材編寫《機電一體化專業》相關的技能培訓要求而研製的，結合當前工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。根據任務引領式行為導向教學法,以重點培養學生的動手實操能力，團隊協作能力,創新能力。

二、機電一體化實訓室-配置：

序號	設備名稱	實驗項目	數量
1	MYN-236H自動生產線實訓考核裝置	實驗目的： 1、氣動係統的安裝與調試項目：選用該裝置配置的單出杆氣缸、單出雙杆氣缸、旋轉氣缸等氣動執行元件和單控電磁換向閥、雙控電磁換向閥和磁性開關等氣動控製元件，可完成下列氣動技術的工作任務：項目一氣動方向控製回路的安裝；項目二氣動速度控製回路的安裝；項目三擺動控製回路的安裝；項目四氣動順序控製回路的安裝；項目五氣動機械手裝置的安裝；項目六氣動係統安裝與調試； 2、電氣控製電路的安裝和PLC程序編寫項目：選用該裝置配置的PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列PLC應用技術工作任務：項目七電動機正反轉控製電路的連接與控製程序編寫；項目八電動機調速控製電路的連接與控製程序編寫；項目九氣動方向控製程序編寫；項目十氣動順序動作控製程序編寫；項目十一氣動機械手控製程序編寫；項目十二皮帶輸送機控製程序編寫；項目十三機電一體化設備控製程序編寫；項目十四自動生產線控製程序編寫。 3、機電設備安裝與調試項目選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：項目十五傳動裝置同軸度的調整；項目十六皮帶輸送機的安裝與調整；項目十七搬運機械手設備安裝與調試；項目十八物件分揀設備的安裝與調試；項目十九送料設備的安裝與調試；項目二十自動生產線設備安裝與調試。 4、自動控製係統安裝與調試項目選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：項目二十一多種傳感器的安裝與調試；項目二十二機械手的自動控製；項目二十三皮帶輸送機的自動控製；項目二十四機電一體化設備的自動控製；項目二十五 PLC控製係統的安裝與調試；項目二十六自動生產線的安裝與調試。 5. PLC工業通訊網絡的安裝及調試係統選用三菱PLC主控製器，配合FX1N-485BD網絡模塊，基於本網絡通信功能，可完成下列工業現場總線通信技術訓練任務：項目二十七N:N網絡的硬件連接、調試項目二十八N:N網絡參數設置、調試項目二十九基於多台PLC的複雜網絡數據讀寫程序編寫與調試	5套
2	MY-18 光機電一體化實驗考核裝置	實驗目的 1、氣動係統的安裝與調試：（1）氣動方向控製回路的安裝；（2）氣動速度控製回路的安裝；（3）氣動順序控製回路的安裝；（4）氣動機械手的安裝；（5）氣動係統氣路的連接；（6）磁性開關的位置調整；（7）氣動係統調試；（8）擺動控製回路的安裝； 2、變頻器的安裝與調試（1）變頻器與交流電機主電路的連接；（2）變頻器麵板的參數設置與操作；（3）變頻器麵板控製交流電機調速；（4）通過變頻器外部端子控製電機啟停； 3、機電設備的安裝與調試：（1）傳動裝置同軸度的調整（2）皮帶輸送機的安裝與調整（3）搬運機械手設備安裝與調試（4）物件分揀設備的安裝與調試（5）送料設備的安裝與調試（6）自動生產線設備安裝與調試 4、電氣控製電路的安裝與PLC編程（1）電動機正反轉控製電路的連接與程序編寫（2）電動機調速控製電路的連接與程序編寫（3）皮帶輸送檢測程序編寫（4）氣動順序動作控製程序編寫（5）氣動機械手控製程序編寫（6）機電一體化設備控製程序編寫（7）自動生產線控製程序編寫 5、步進電機係統的安裝與plc控製（1）直線導軌的安裝調試（2）滾珠絲杠的安裝於調試（3）步進電機係統的安裝及連線（4）步進電機係統的plc控製程序編寫（5）步進電機的位置控製編程 6、自動控製係統的安裝與調試（1）多種傳感器的安裝與調試（2）皮帶輸送檢測的自動控製（3）機械手的自動控製（4）機電一體化的自動控製（5）PLC控製係統的安裝與調試（6）自動生產線的安裝與調試 7、觸摸屏基本控製及設置（1）觸摸屏的接線和基本參數設置（2）基於觸摸屏控製方式的基本指令編程練習；（3）PLC、觸摸屏與變頻器通信控製。 8、可用於考核或技能競賽，可考察的職業能力（1）機械構件的裝配與調整能力（2）機電設備的安裝與調試能力（3）電路安裝能力（4）氣動係統的安裝與調試能力（5）機電一體化設備的控製程序的編寫能力（6）自動控製係統的安裝與調試能力	10套
3	電腦	i5-12500 內存：8G固態硬盤：512G N(W11H,260W,3+3)（惠普）	15台
