2024款維修電工實訓考核裝置

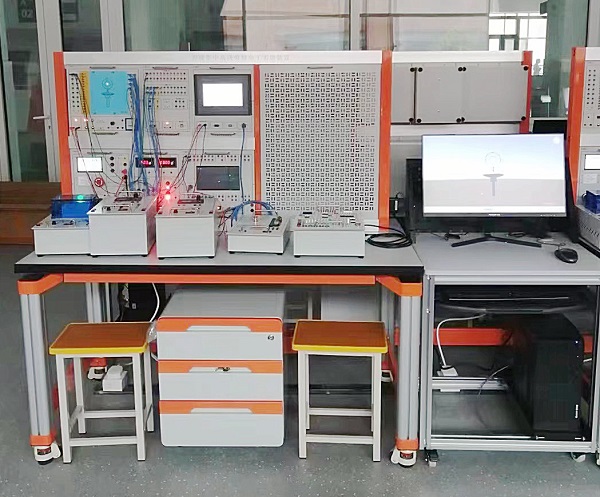

2024款維修電工實訓考核裝置（MY-304D）-可進行基本的電工、照明、儀表，常用繼電器控製線路、PLC、變頻器實驗，通過學生實際的接線和操作，真正掌握繼電器、PLC、變頻器的應用技術。是學生進行梯步學習的理想培訓設備。

二、特點：
1、采用計算機仿真教學、多媒體教學軟件等現代化信息技術手段，通過模擬仿真實際操作解決了以往專業培訓理論、實驗、實習和實際應用的脫節問題。
2、係統可配置不同的工業元器件，用戶可根據需要進行二次開發，實現教學資源的互補。
3、具有按鈕保護。漏電保護等保護措施。保證實驗過程的安全性。
4、《MCGS組態》可進行組態軟件學習。
三、技術條件：
1、電源、儀器控製屏
1）電源部分：
     1、輸入電源：三相五線（四線）、380V±10% 50Hz
     2、具有AC380V  AC220V輸出
     3、具有電源指示、供電指示、急停按鈕
2）信號源部分：
     1、1.25～24V直流可調節電源（帶短路保護）
     2、24V直流電壓（帶開關及短路保護）
     3、交流6.3V、24V、36V、110V輸出
     4、0～10V恒壓源，0～24mA恒流源
3）漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
     2、PLC：配置三菱FX1N-40MR主機，集成數字量I/O（24路數字量輸入，16路數字量輸出），配套SC-09編程電纜。
     3、變頻器：FR-D720-0.4KW，可與PLC進行通訊實訓。
     4、實驗桌：外形尺寸：160×70×150cm，實驗桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、而磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖）。
五、實驗內容：
1、三相異步電動機點動控製電路
2、三相異步電動機自鎖控製電路
3、三相異步電動機單向點動起動控製電路
4、三相異步電動機兩地控製電路
5、正反轉點動、起動控製電路
6、雙重聯鎖正反轉控製電路
7、自動往返控製電路
8、位置開關作自動停止正反轉起動控製電路
9、帶有點動的自動往返控製電路
10、三相異步電動機星型、三角型控製電路
11、接觸器控製行星型、三角型控製電路
12、串電阻降壓起動控製電路
13、三相異步電動機反接製動控製電路
14、三相異步電動機能耗控製電路
15、手動順序起動控製
16、自動順序起動控製
17、C620 — 1型車床控製電路
18、電動葫蘆電氣控製電路
19、人體感應開關控製樓梯白熾燈電路
20、聲控開關控製樓梯白熾燈電路
21、雙速電機控製實驗
22、並激勵直流電動機電阻調速電路
23、並勵直流電動機電樞回路串阻減速電路
24、並勵直流電動機電樞回路串電阻二級起動控製線路
25、並勵直流電動機電樞正反轉控製電路
B、PLC模擬實訓：
1、可編程控製器的基本指令編程練習
2、電機控製（模塊板）
3、八段碼顯示、天塔之光
4、交通信號燈自控和手控
5、水塔水位自動控製
5、三相異步電機星/三角（Y/△）換接起動控製
6、MCGS組態棒圖實驗教學：利用已編輯好的組態棒圖，對以上任何實驗進行動態跟蹤實驗教學；針對實驗項目的具體要求，學生自行編輯組態棒圖，進行教學實驗。
C、變頻器實訓：
1、變頻器功能參數設置與操作
2、變頻器報警與保護功能
3、多段速度選擇變頻調速
4、外部端子點動控製
5、控製電機正反轉運動控製
6、控製電機運行時間操作
7、瞬間停電變頻器參數設定
8、外部電壓變頻調速
9、外部電流變頻調速
10、三相異步電動機的變頻開環調速
11、PLC控製變頻器調速

---
