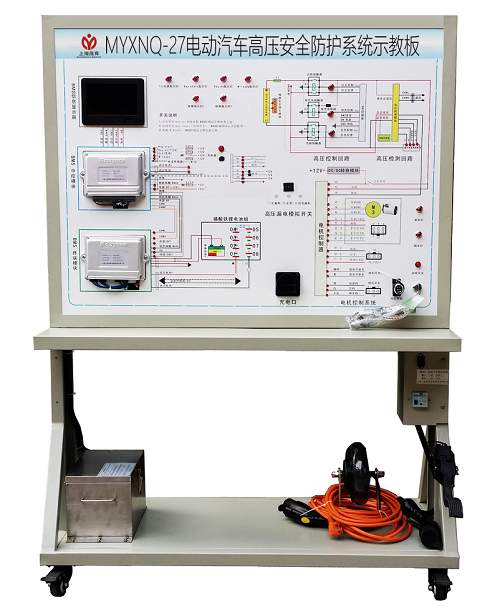

MYXNQ-27電動汽車高壓安全防護係統示教板

電動汽車高壓安全防護係統示教板-是配合大中院校、部隊、新能源汽車專業的技能培訓之用，該設備完整展示電動汽車高壓安全防護係統(包括電動汽車的電源係統、電機係統、顯示係統及BMS實物元件為基本組件，能體現高壓係統電氣原理及上下電邏輯；高壓係統的安全防護措施及安全檢測,配電係統：安裝總正繼電器、總負繼電器、預充繼電器與預充電阻)，可以動態模擬整車高壓安全防護係統的運行狀態與工作過程。通過示教板的演示，可清楚了解電動汽車高壓安全防護係統的結構與功能，便於學生較快地掌握電動汽車高壓安全防護係統的構造和原理，提高學生對電動汽車高壓安全防護係統的初步認識，使學生了解電動汽車高壓安全防護係統起到更直觀更深入的教學目的，電動汽車高壓安全防護係統示教板滿足汽車新能源與節能實訓課程的教學需要。
二、電動汽車高壓安全防護係統示教板-功能：
1、該設備完整展示電動汽車高壓安全防護係統(包括電動汽車的電源係統、電機係統、顯示係統及BMS實物元件為基本組件，能體現高壓係統電氣原理及上下電邏輯；高壓係統的安全防護措施及安全檢測,配電係統：安裝總正繼電器、總負繼電器、預充繼電器與預充電阻)，可以動態模擬整車高壓安全防護係統的運行狀態與工作過程。
2、麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖與工作原理示意圖(包含：①完整的電動車高壓係統②完整的電機控製係統③完整的磷酸鐵鋰電池組管理係統與顯示係統）；學員可直觀對照電動汽車整車高壓安全防護係統結構原理圖和實物，認識和分析電動汽車整車高壓安全防護係統的工作原理。
3、麵板上安裝有點火開關、電動汽車真實磷酸鐵鋰電池組，電動汽車安全維修塞插頭模塊，高壓電路仿真係統，安全繼電器組件，漏電保護模塊與模擬操縱開關。
4、麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌麵，方便放置資料、輕型檢測儀器等。
5、工作采用電動車電池組電源，其他係統的12V直流電源由DC/DC模塊提供，安裝電動車國標220V充電口與充電槍，真實實現電動車的充電操作。
6、真實的電動汽車高壓安全防護係統器件，安全繼電器（包括總正繼電器、總負繼電器、預充繼電器）通過電動車的高壓安全係統控製單元能正常控製與工作；高壓安全係統控製單元采用CAN-BUS通信控製；
7、真實的電動汽車霍爾式電流傳感器，係統真實檢測的電流數據流且通過BMS控製單元CAN總線傳送7寸彩屏顯示器真實顯示。
8、BMS控製單元7寸彩屏顯示器采用CAN-BUS通信控製喚醒等信號。
9、BMS控製單元7寸彩屏顯示器采用CAN-BUS通信顯示各單體磷酸鐵鋰電池電壓、電流、溫度等狀態真實信號。
10、高壓安全係統控製單元采用CAN-BUS通信顯示安全報警、“READY”等信號信息。
11、真實電動車的電機係統，可正常運行電動車電機各工況；高壓安全係統報警後，通過CAN-BUS通信控製安全繼電器工作，且電機停機。
12、真實電動車的高壓安全係統，國標充電槍插入設備充電口後；高壓安全係統通過CAN-BUS通信控製安全繼電器工作，且通過CAN-BUS通信的7寸彩屏顯示器同步顯示充電工況。
13、真實的電動汽車高壓安全預充電器件，預充繼電器通過電動車的高壓安全係統控製單元能正常控製與工作，高壓安全係統控製單元采用CAN-BUS通信控製。
14、真實的電動汽車放電器件（電機係統等），可正常運行電動車電機各工況；通過CAN-BUS通信控製與檢測放電器件（電機係統等）電流、電壓等工況且通過BMS控製單元CAN總線傳送7寸彩屏顯示器真實同步顯示。
三、技術規格
1、外接電源：交流220V±10% 50Hz
2、工作電壓：直流12V等
3、高壓源：72V
4、磷酸鐵鋰電池組：72V
5、工作溫度：-40℃～+50℃
6、外形尺寸：1240×600×1700mm(長×寬×高)
四、實驗項目
1、電動車高壓保護原理實驗
2、高壓電路漏電保護仿真原理
3. 高壓蓄電池拆裝維修實驗
4、高壓電路維修操作仿真實驗等
五、、配置清單（每台）

序號	名 稱	規格型號	單位	數量
1	控製麵板與檢測台	1.裝有各種檢測端子以及彩色原理圖 2.冷板衝壓成形移動台架:1240*600*1700mm(長×寬×高) 3.帶4隻可移動腳輪:	套	1
2	電動汽車電機與電池等組件的運行台	1.40*40*3mm方管焊接台架:1240*600*700mm(長×寬×高) 2.帶4隻可移動腳輪: 3.電機與電池等組件	套	1
3	電動汽車磷酸鐵鋰電池	磷酸鐵鋰電池，帶鐵外殼總成與接線； 72V▲帶CAN-BUS通訊與電池管理器	套	1
4	電動汽車電動機	1kW電動機帶霍爾傳感器 額定電壓：72V、冷卻方式:風冷	套	1
5	電動汽車直流無刷電機控製器	額定電壓：72V	套	1
6	BMS-7寸彩屏顯示器	▲帶CAN-BUS通訊	套	1
7	電子油門踏板	红桃视频app配套	隻	1
8	點火開關	红桃视频app配套	隻	1
9	刹車開關	红桃视频app配套	隻	1
10	擋位開關	红桃视频app（yù）配套	隻	1
11	車載充電器	72V5A配套	台	1
12	DC-DC轉換器	（72/12V）	套	1
13	電動汽車充電槍與插座	▲電動汽車國標,CEBEA	套	1
14	電池管理係統	▲帶CAN-BUS通訊； 磷酸鐵鋰電池終端控製ECU； 磷酸鐵鋰電池中控控製ECU； 磷酸鐵鋰電池顯示屏控製ECU車載ECU；	套	1
15	電動汽車高壓安全係統	高壓控製回路係統(大電流總正繼電器/總負繼電器/預電繼電器等）；高壓檢測回路係統（絕緣/電流檢測傳感器）；電動汽車高壓安全控製ECU（▲帶CAN-BUS通訊）；	套	1
16	霍爾式電流傳感器	國標產品	套	1
17	故障模擬與排除裝置	红桃视频app（yù）配套	套	1
18	設備教師手冊	茂育配套	套	1
19	設備合格證、保修卡	红桃视频app配套	套	1

---
