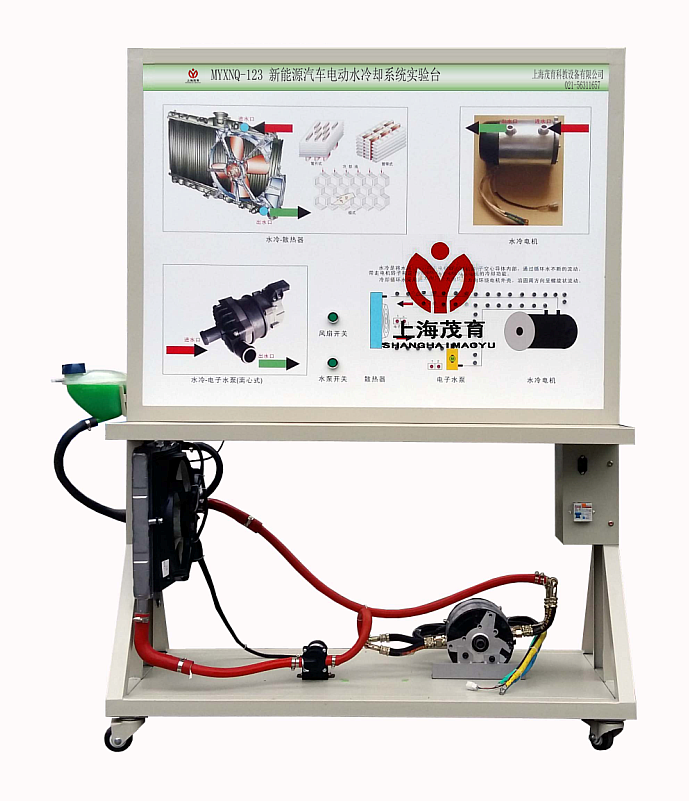

MYXNQ-123新能源汽車電動水冷卻係統實驗台

新能源汽車電動水冷卻係統實驗台-采用新能源汽車動力電池水冷散熱係統(ESS)為基礎,全麵展示了新能源汽車動力電池水冷散熱係統的組成結構和工作過程。適用於學校對新能源汽車動力電池水冷散熱係統的理論和維修實訓的教學需要。
二、功能特點:
1、運行演示的新能源汽車動力電池水冷散熱係統,充分展示新能源汽車動力電池水冷散熱係統的組成結構。
2、操作控製開關,演示新能源汽車動力電池水冷散熱係統的工作過程,安裝閃爍發光二極管同步展示係統的工作過程。
3.麵板采用4mm厚鋁塑板,麵板UV平板噴繪打印有彩色圖板;學員可直觀對照圖板和實物,認識和分析係統的工作原理。
4、麵板上安裝有檢測端子、可直接在麵板上檢測係統電路元件的電信號,如電阻、電壓、電流、頻率信號等。
5、設備由立式可移動教學板(帶原理麵教板)與水平放置平台(安裝係統各主要零部件)等構建。
6、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建,耐油耐腐蝕並易於清潔,台麵寬40CM,台麵鋪裝32mm厚彩色高密度複合板,經久耐用不生鏽,帶4個帶自鎖裝置萬向腳輪,便於移動。
7、配套實訓指導書等教學資料,完整講述工作原理,實訓項目,故障設置及分析等要點。
三、技術規格:
1、外形尺寸:1500×700×1700mm(長×寬×高)
2、輸入電源;交流220V±10% 50Hz
3、工作電源;DC12V
4、工作溫度:-40℃~+50℃
5、設備外形尺寸:1500×700×1700mm (長*寬*高)
6、麵板外形尺寸:1448×940mm(長*寬)
四、實訓實驗項目:
 1、動力電池水冷散熱係統(ESS)結構與原理認知。
 2、動力電池水冷散熱係統(ESS)的端子及對應的功能認知與檢測。
五、基本配置(每台):
檢測控製麵板(裝有各種檢測端子以及彩色電路圖)、電子水泵、電池冷卻器與付水壺、水管、點火開關、水溫傳感器/溫度信號模擬裝置、模擬水冷散熱係統控製裝置、電子風扇與繼電器、電池箱、DC12V裝置、一體化全鋁合金型材搭建的移動台架(1500×700×1700mm 帶自鎖腳輪裝置,帶安裝檢測端子的原理麵板,麵板1448×940mm)、設備操作說明書。
